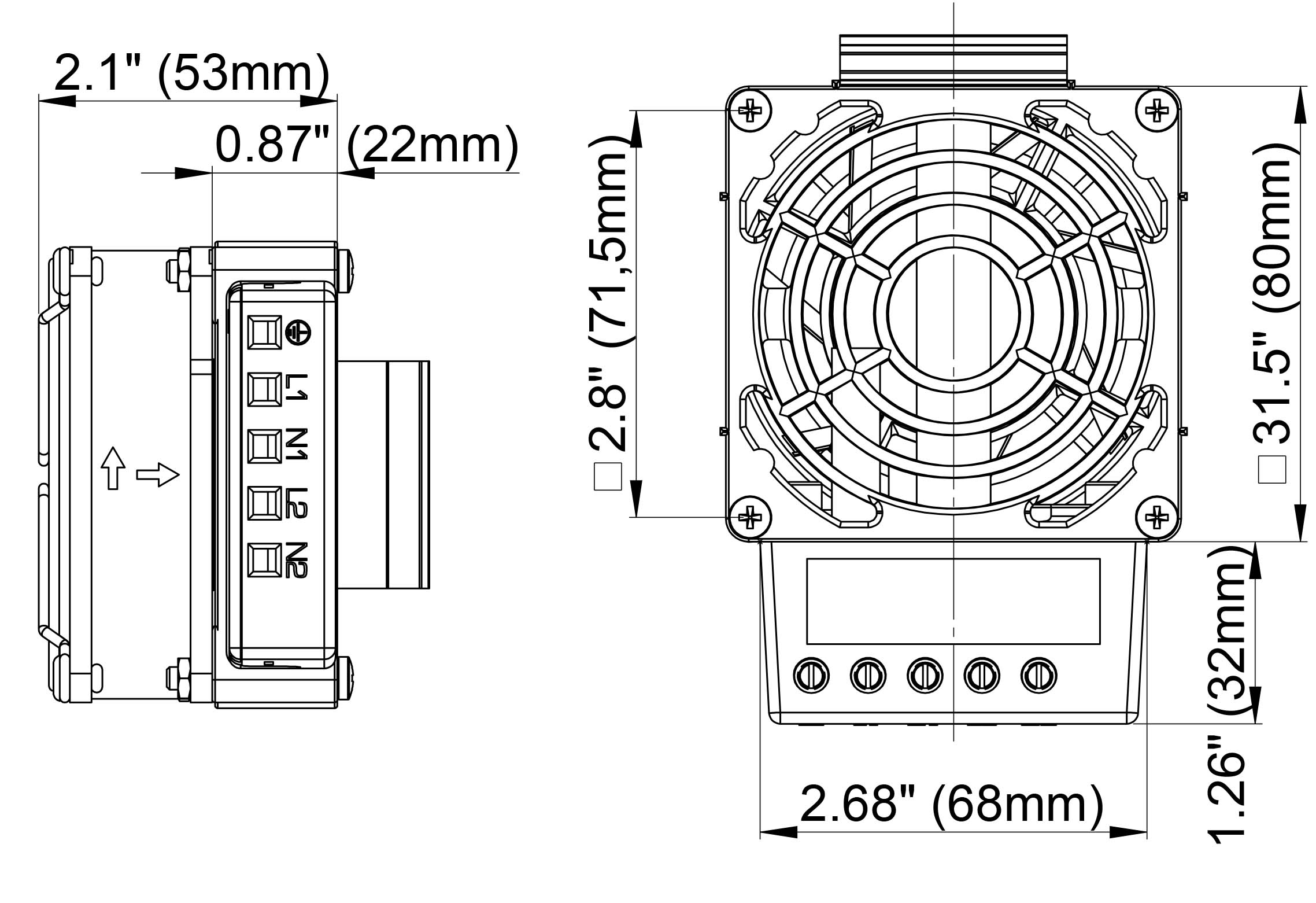

03102.0-00_VT_Zoll_Heizgeraet_Typ_HVL_031_80mm-drawing

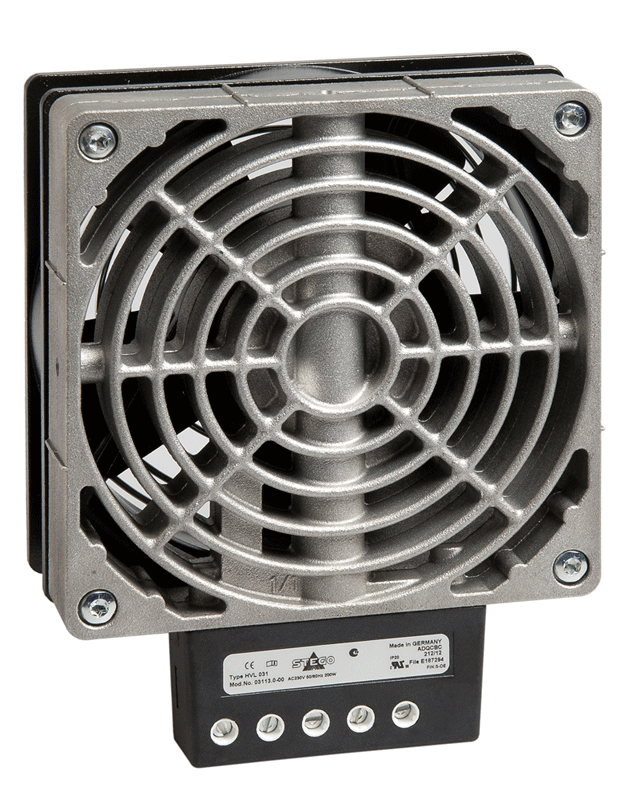

Schaltschrankheizung mit Lüfter

HVL 031

Der HVL 031 ist ein platzsparendes Heizgebläse zur Temperierung von Schaltschränken, Gehäusen und technischen Einbauräumen. Es dient dem Schutz vor Kondensat. Diese Widerstandsheizung ist in fünf Leistungsstufen jeweils in AC 230 V und AC 120 V erhältlich. Alle HVL 031 enthalten einen Lüfter.

kompakte, flache Bauform, hoher Luftdurchsatz
Überhitzungsschutz mit automatischer Abschaltung
Clipbefestigung für 35 mm DIN-Schiene
Variante HV 031 für Lüfter-Selbstmontage erhältlich

Overview technical data

Device type	Heizgebläse
Temperature monitoring	Überhitzungsschutz bei Lüfterausfall mit automatischer Rückschaltung
Protection class	I
Protection type	IP20
Connection case	Kunststoff nach UL94 V-0, schwarz
Heating element	Hochleistungsheizpatrone
Heater element	Aluminiumdruckguss
AC/DC	AC
Frequency	50;60 Hz
Service life	>50000 h
Operating temperature	-45 °C - 70 °C
Operating humidity	≤90 % rF
Storage humidity	≤90 % rF
Storage temperature	-45 °C - 70 °C
Connection type	Anschlussklemme
Torque	0,8 Nm max.
Connection	3-polige Klemme 2,5 mm² max.
Mounting	Clip für 35 mm DIN-Schiene
Installation position	Luftstromrichtung vertikal / Anschluss unten
Note	Heizung mit Lüfter;Heizung darf nur in Verbindung mit Lüfter betrieben werden. Es besteht Überhitzungsgefahr!

Product variants

Article number	Operating voltage	Heating capacity	Height	Width	Depth	Weight

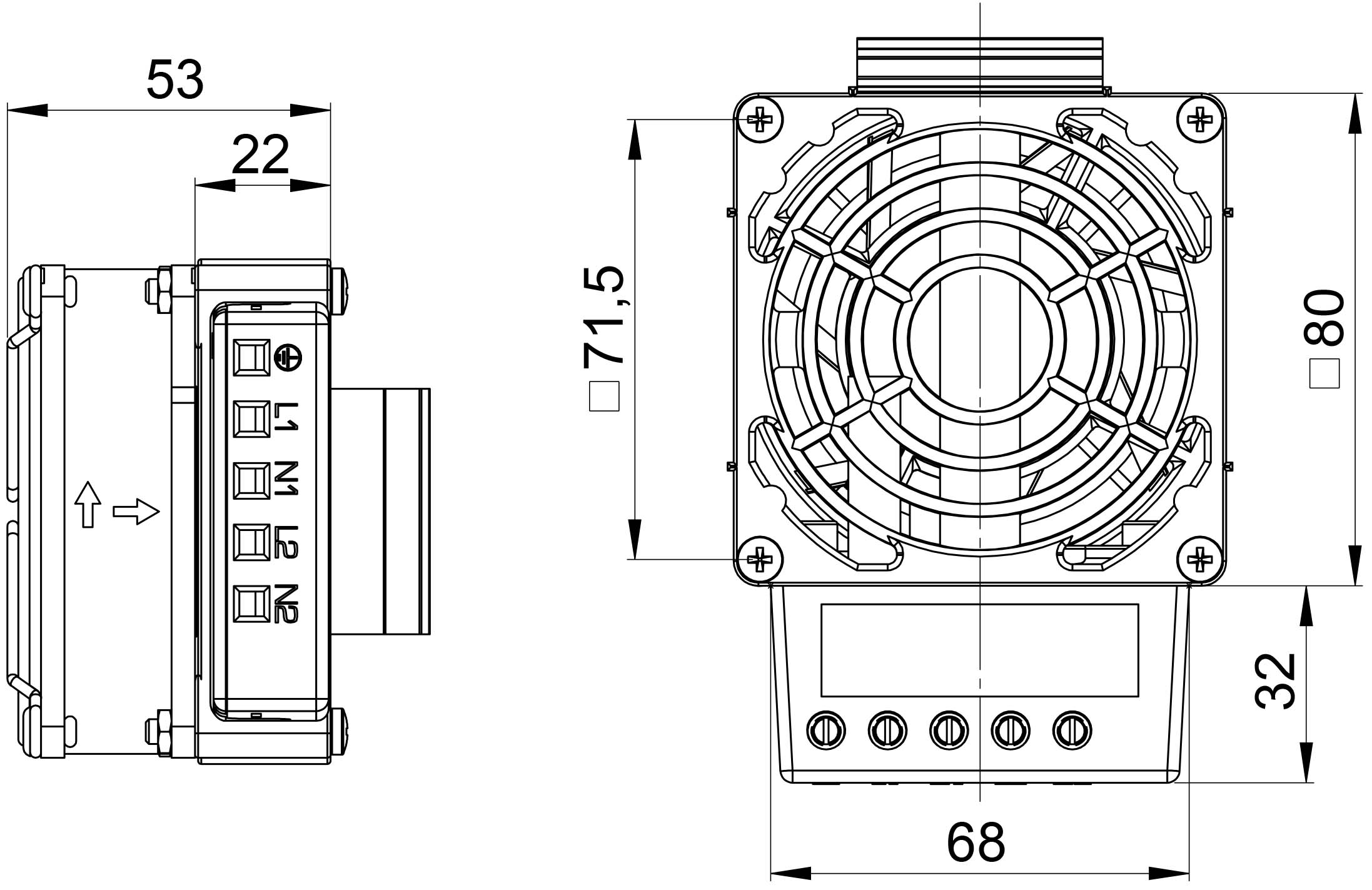

03102.0-00	230 V	100 W	53 mm	80 mm	112 mm	600 g
03102.9-00	120 V	100 W	53 mm	80 mm	112 mm	600 g
03103.0-00	230 V	150 W	53 mm	80 mm	112 mm	600 g
03103.9-00	120 V	150 W	53 mm	80 mm	112 mm	600 g

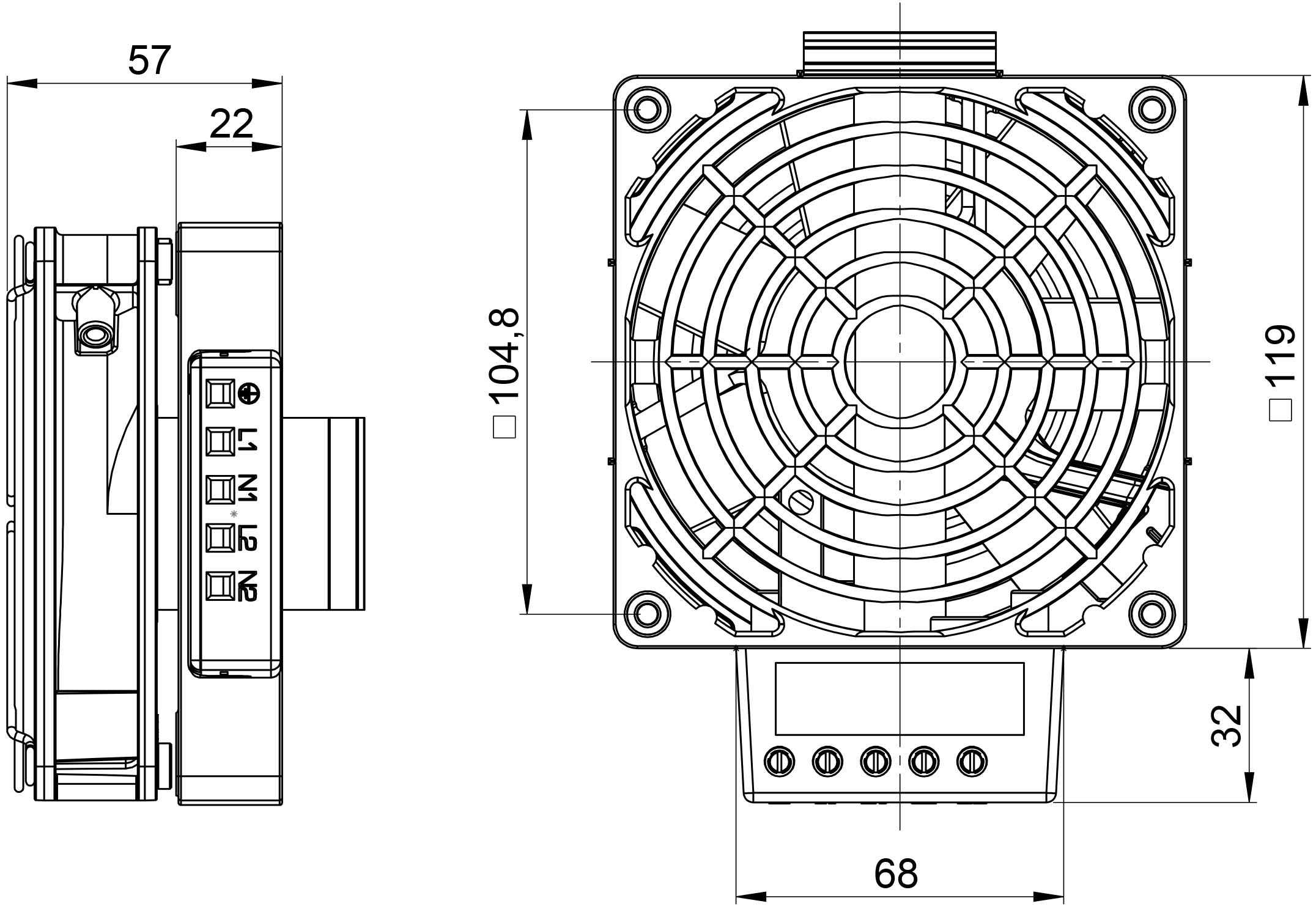

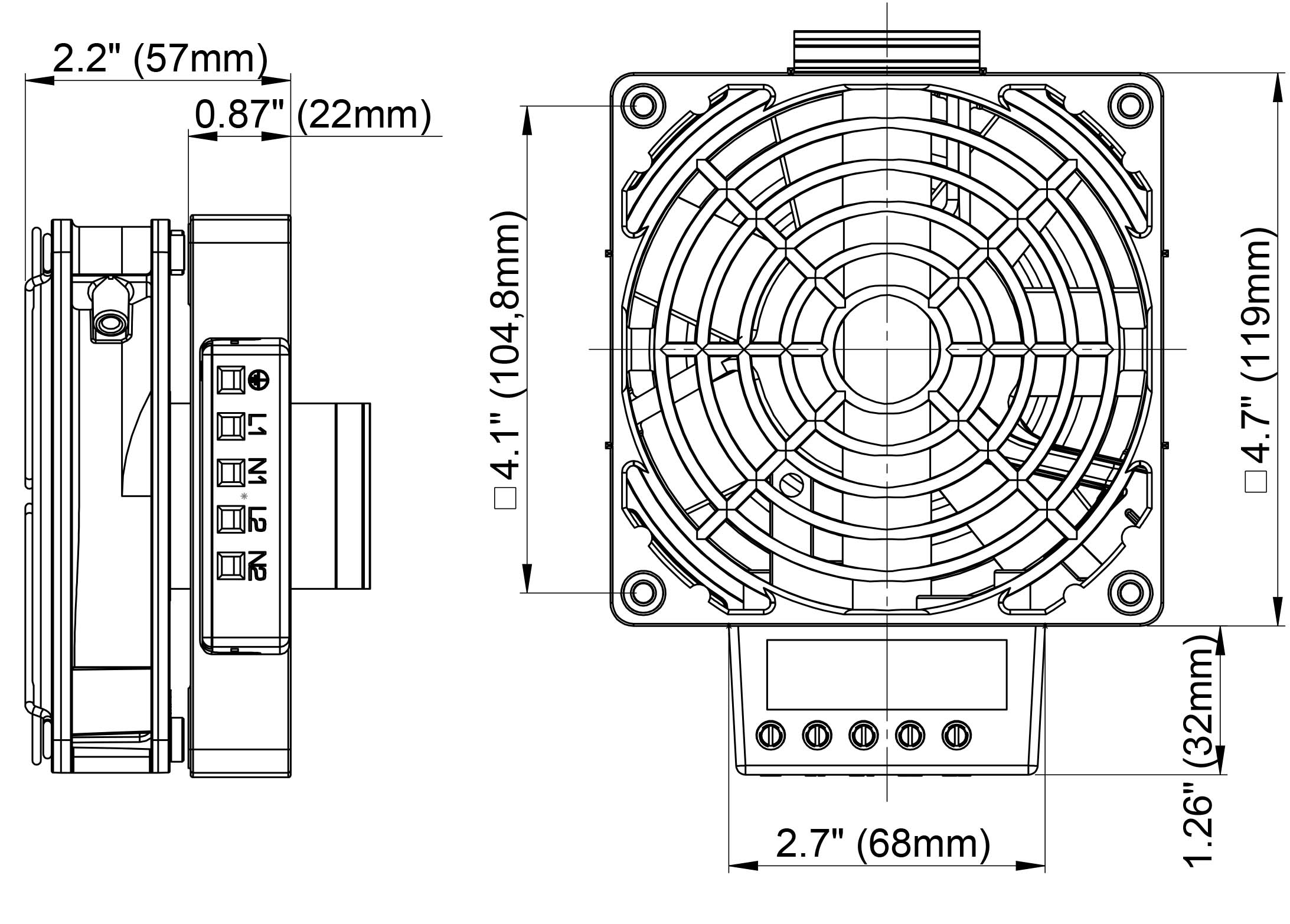

03113.0-00	230 V	200 W	57 mm	119 mm	151 mm	900 g
03113.9-00	120 V	200 W	57 mm	119 mm	151 mm	900 g
03114.0-00	230 V	300 W	57 mm	119 mm	151 mm	900 g
03114.9-00	120 V	300 W	57 mm	119 mm	151 mm	900 g
03115.0-00	230 V	400 W	57 mm	119 mm	151 mm	900 g
03115.9-00	120 V	400 W	57 mm	119 mm	151 mm	900 g
