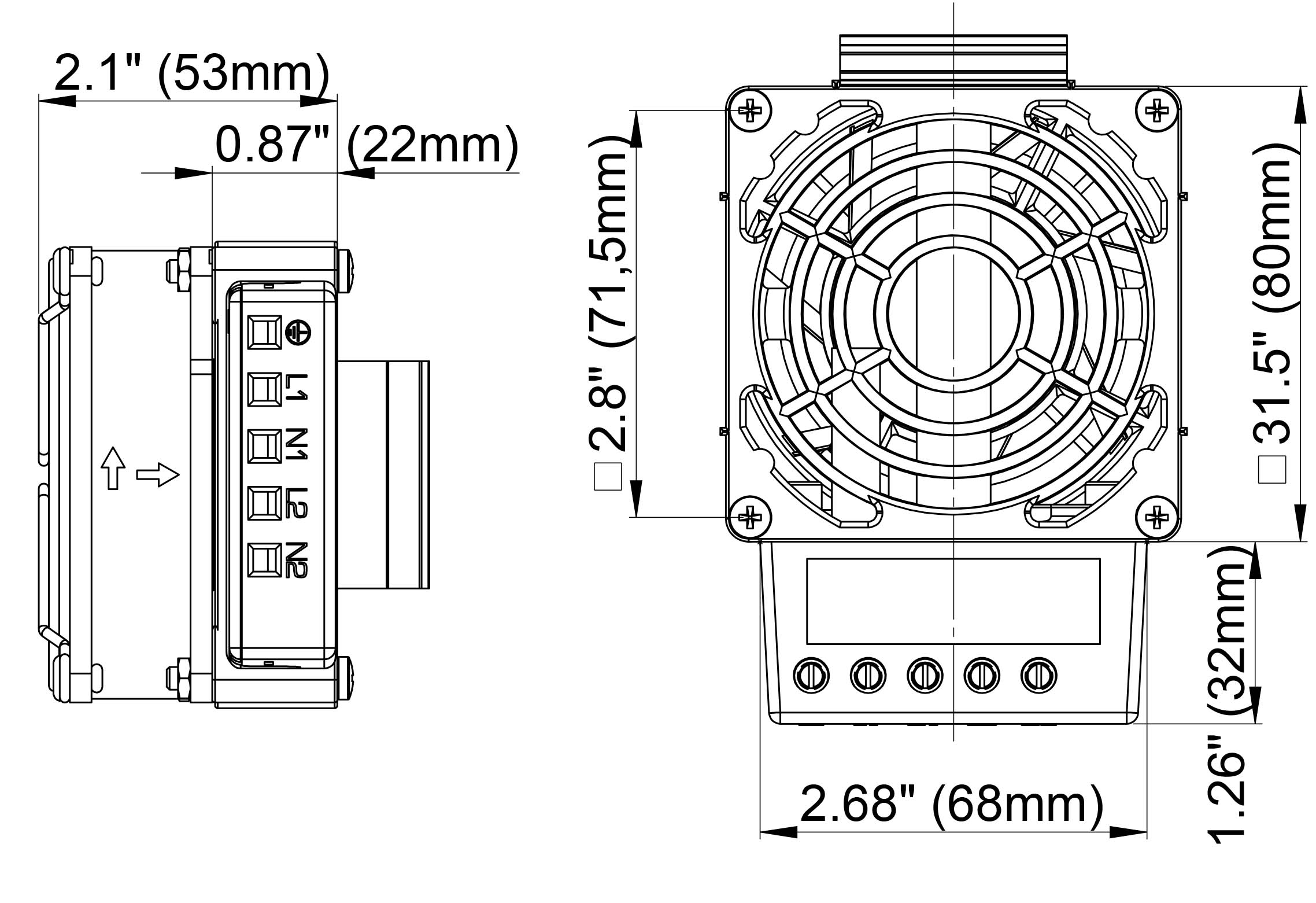

03102.0-00_vt_zoll_heizgeraet_typ_hvl_031_80mm

03115.0-00_vt_heizgeraet_typ_hvl_031_119mm

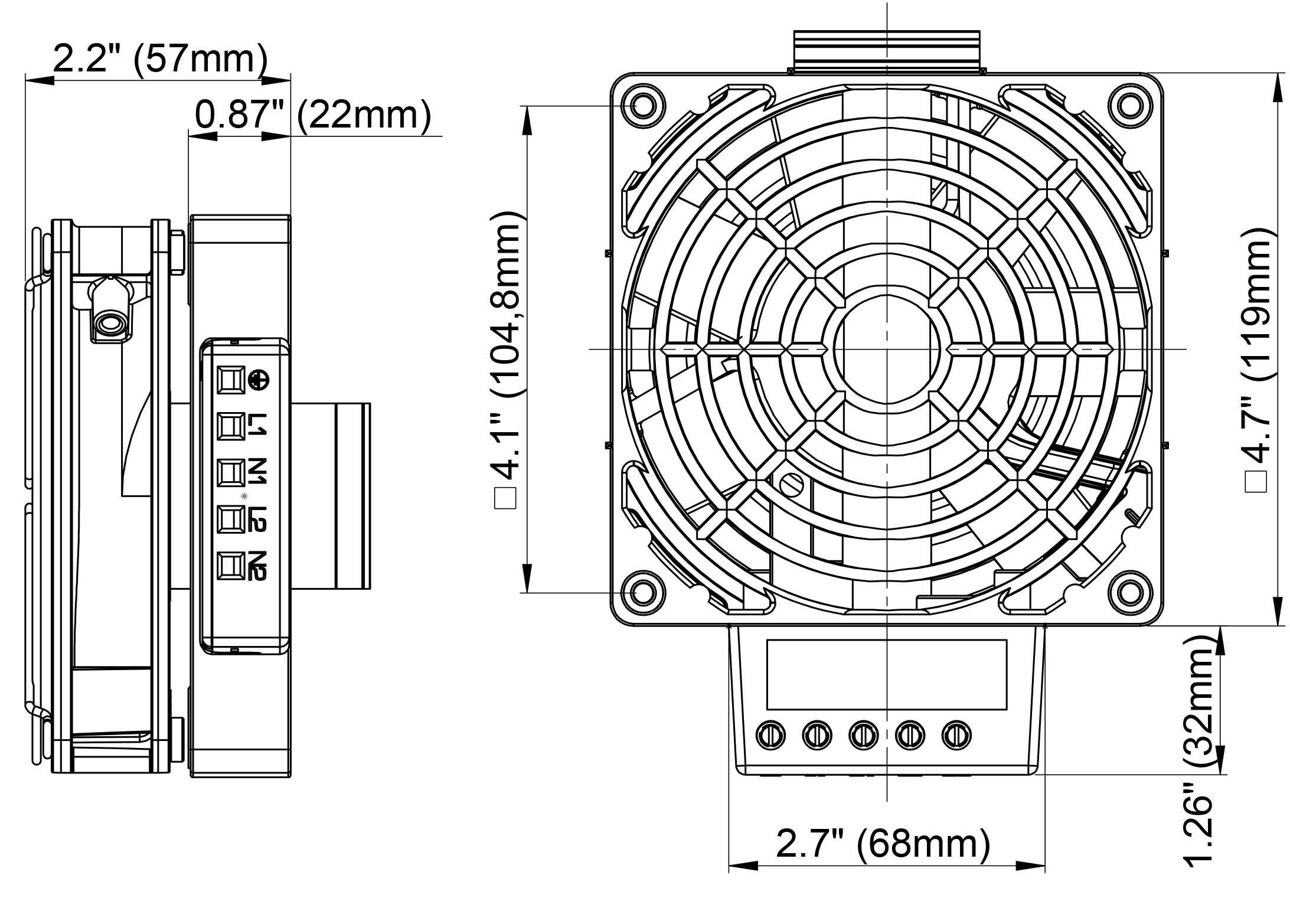

03115.0-00_vt_zoll_heizger則_typ_hvl_031_119mm

Aquecedor para painel com ventilador

HVL 031

O HVL 031 é um aquecedor com ventilador de economia de espaço para o controlo da temperatura de quadros elétricos, invólucros e espaços de instalação técnica. Contém proteção contra a condensação. Esta resistência está disponível em cinco níveis de potência, cada um em AC 230 V e AC 120 V. Todos os HVL 031 incluem um ventilador.

Construção compacta e plana, alto fluxo de ar
Proteção contra superaquecimento com desligamento automático
Fixação por clipes para trilho DIN de 35 mm
Versão HV 031 disponível para ventilador de montagem automática

Características técnicas gerais

Tipo de dispositivo	Aquecedor com ventilador
Monitorização da temperatura	Proteção contra superaquecimento em caso de falha do ventilador com reiniciação automática
Classe de proteção	I
Grau de proteção	IP20
Invólucro de conexão	Plástico de acordo com UL94 V-0, preto
Elemento de aquecimento	Cartucho de aquecimento de alto desempenho
Elemento aquecedor	Alumínio fundido sob pressão
CA/CC	CA
Frequência	50;60 Hz
Vida útil	>50000 h
Temperatura de operação	-45 °C - 70 °C
Umidade de funcionamento	≤90 % RH
Umidade de armazenamento	≤90 % RH
Temperatura de armazenamento	-45 °C - 70 °C
Conexão tipo	Terminal de conexão
Torque	0,8 Nmmax.
Conexão	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.
Montagem	Clipe para trilho DIN de 35 mm
Posição de instalação	Direção do fluxo de ar vertical / conexão inferior
Nota	Aquecedor com ventilador O aquecedor só pode ser operado em conjunto com um ventilador. Há perigo de superaquecimento!

Variações

Código	Tensão operacional mínima	Tolerância de tensão operacional	Fusível de backup recomendado	Capacidade de aquecimento mínima	Altura	Largura	Profundidade	Peso	Dados técnicos
03102.0-00	230 V	208 V - 253 V	1 A	100 W	53 mm	80 mm	112 mm	600 g	HVL031-03102.0-00-Datasheet-PT.pdf
03102.9-00	120 V	108 V - 132 V	2 A	100 W	53 mm	80 mm	112 mm	600 g	HVL031-03102.9-00-Datasheet-PT.pdf
03103.0-00	230 V	208 V - 253 V	1,25 A	150 W	53 mm	80 mm	112 mm	600 g	HVL031-03103.0-00-Datasheet-PT.pdf
03103.9-00	120 V	108 V - 132 V	2,5 A	150 W	53 mm	80 mm	112 mm	600 g	HVL031-03103.9-00-Datasheet-PT.pdf
03113.0-00	230 V	208 V - 253 V	2 A	200 W	57 mm	119 mm	151 mm	900 g	HVL031-03113.0-00-Datasheet-PT.pdf
03113.9-00	120 V	108 V - 132 V	3 A	200 W	57 mm	119 mm	151 mm	900 g	HVL031-03113.9-00-Datasheet-PT.pdf
03114.0-00	230 V	208 V - 253 V	2 A	300 W	57 mm	119 mm	151 mm	900 g	HVL031-03114.0-00-Datasheet-PT.pdf
03114.9-00	120 V	108 V - 132 V	4 A	300 W	57 mm	119 mm	151 mm	900 g	HVL031-03114.9-00-Datasheet-PT.pdf
03115.0-00	230 V	208 V - 253 V	4 A	400 W	57 mm	119 mm	151 mm	900 g	HVL031-03115.0-00-Datasheet-PT.pdf
03115.9-00	120 V	108 V - 132 V	6,3 A	400 W	57 mm	119 mm	151 mm	900 g	HVL031-03115.9-00-Datasheet-PT.pdf
