Termostato meccanico con contatto di inversione

FZK 011

Il valore impostato corrisponde al Punto di commutazione superiore, dove il contatto NC si apre. Il valore impostato meno l'Isteresi di commutazione di 5 K (e le tolleranze) corrisponde al Punto di commutazione inferiore, dove il contatto di apertura si chiude. Il termostato meccanico con contatto di inversione è utilizzato per controllare Riscaldatori, apparecchi di raffreddamento, ventilatori con filtro o dispositivi di segnalazione.

Temperatura regolabile
L'isteresi ridotta consente un controllo preciso
Elevata capacità di commutazione
Contatto di commutazione (riscaldamento o raffreddamento)
montaggio

Panoramica dati tecnici

Tipo di dispositivo	termostato
Tipo di contatto	a scatto
Sensore	A bimetallo
Tipo di protezione	IP20
Alloggiamento	Plastica secondo UL94 V-0, grigio chiaro
AC/DC	AC
Corrente di spunto massima	16 A
Durata corrente di spunto	10 s
Potenza di commutazione	Contatto di apertura: AC 10 (4) A, DC 30 W Contatto di chiusura: AC 5 (2) A, DC 30 W
Corrente di commutazione ohmica	10 A(NC)
Corrente di commutazione 2 ohmica	5 A(NO)
Tensione di riferimento ohmica massima	250 VAC
Tensione di riferimento 2 ohmica massima	120 VAC
Corrente di commutazione induttiva	4 A(NC)
Corrente di commutazione 2 induttiva	2 A(NO)
Tensione di riferimento induttiva massima	250 VAC
Tensione di riferimento 2 massima	120 VAC
Corrente di commutazione DC ohmica	1 A
Tensione di riferimento DC ohmica massima	30 VDC
Potenza di commutazione minima	0,48 W
Tensione di riferimento minima	24 V
Corrente di commutazione	10 mA
Durata di vita	>100000 cicli
Isteresi	5 K
Tolleranza del differenziale di commutazione	-3/+2 K
Temperatura di funzionamento	-45 °C - 65 °C
Umidità di esercizio	≤90 % RH
Umidità di stoccaggio	≤90 % RH
Temperatura di stoccaggio	-45 °C - 65 °C
Coppia	0,5 Nmmax.
Connessione	Morsetto a 4 poli, coppia di serraggio 0,5 Nm max: Filo rigido² 2,5 mm² (AWG 14)
Versione	Contatto a scambio
Montaggio	Clip per guida DIN da 35 mm, EN 60715

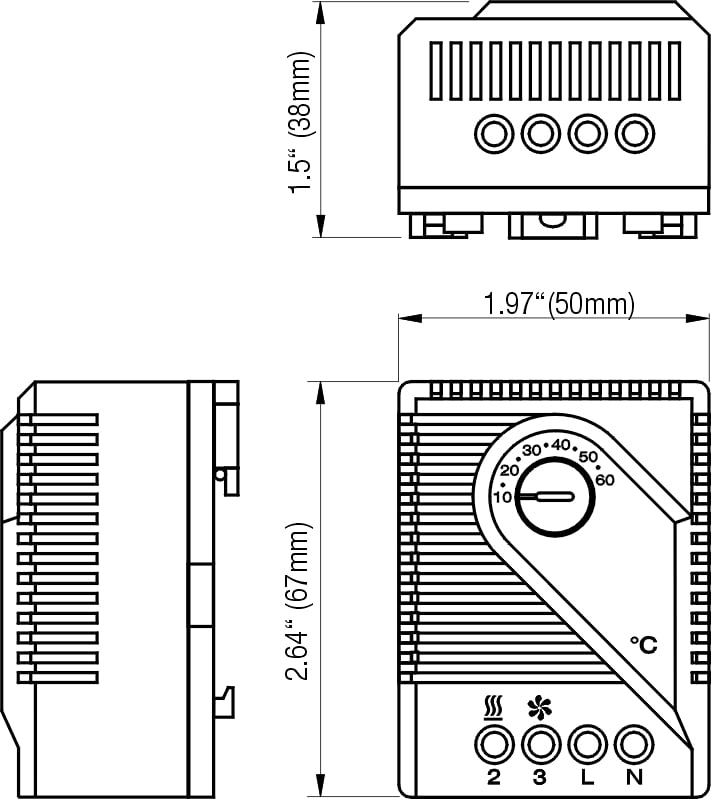

Altezza	67 mm
Larghezza	50 mm
Profondità	38 mm
Peso	100 g
Nota	Il sistema dei contatti del regolatore è esposto a influenze ambientali che possono modificare la Resistenza di contatto. Questo può portare a una Caduta di tensione e/o all'auto-riscaldamento dei contatti. In caso di utilizzo del contatto NC (normalmente chiuso), è possibile utilizzare il ritorno termico per ridurre l'Isteresi di commutazione collegando il Morsetto "N" (resistore per riscaldamento RF). La resistenza dipende dalle condizioni ambientali e deve essere determinata nei test per la rispettiva applicazione. In caso di connessione con fili intrecciati, è necessario utilizzare dei cavi con terminale.

Varianti prodotto

Numero articolo	Articolo sostitutivo	Campo di regolazione	Tensione di esercizio minima	Tolleranza massima della tensione di esercizio	Foglio tecnico
01170.0-00	01179.0-00	5 °C - 60 °C	230 V	250 V	FZK011-01170.0-00-Datasheet-IT.pdf
01170.0-02		-20 °C - 35 °C	230 V	250 V	FZK011-01170.0-02-Datasheet-IT.pdf
01170.9-00		40 °F - 140 °F	120 V	120 V	FZK011-01170.9-00-Datasheet-IT.pdf
01170.0-01		40 °F - 140 °F	230 V	250 V	FZK011-01170.0-01-Datasheet-IT.pdf
01170.9-01		5 °C - 60 °C	120 V	120 V	FZK011-01170.9-01-Datasheet-IT.pdf
