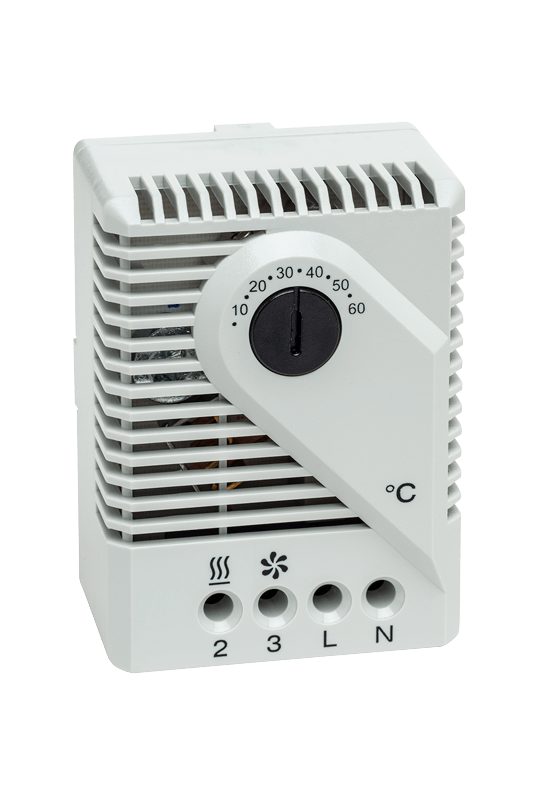

Termostato mecánico

FZK 011

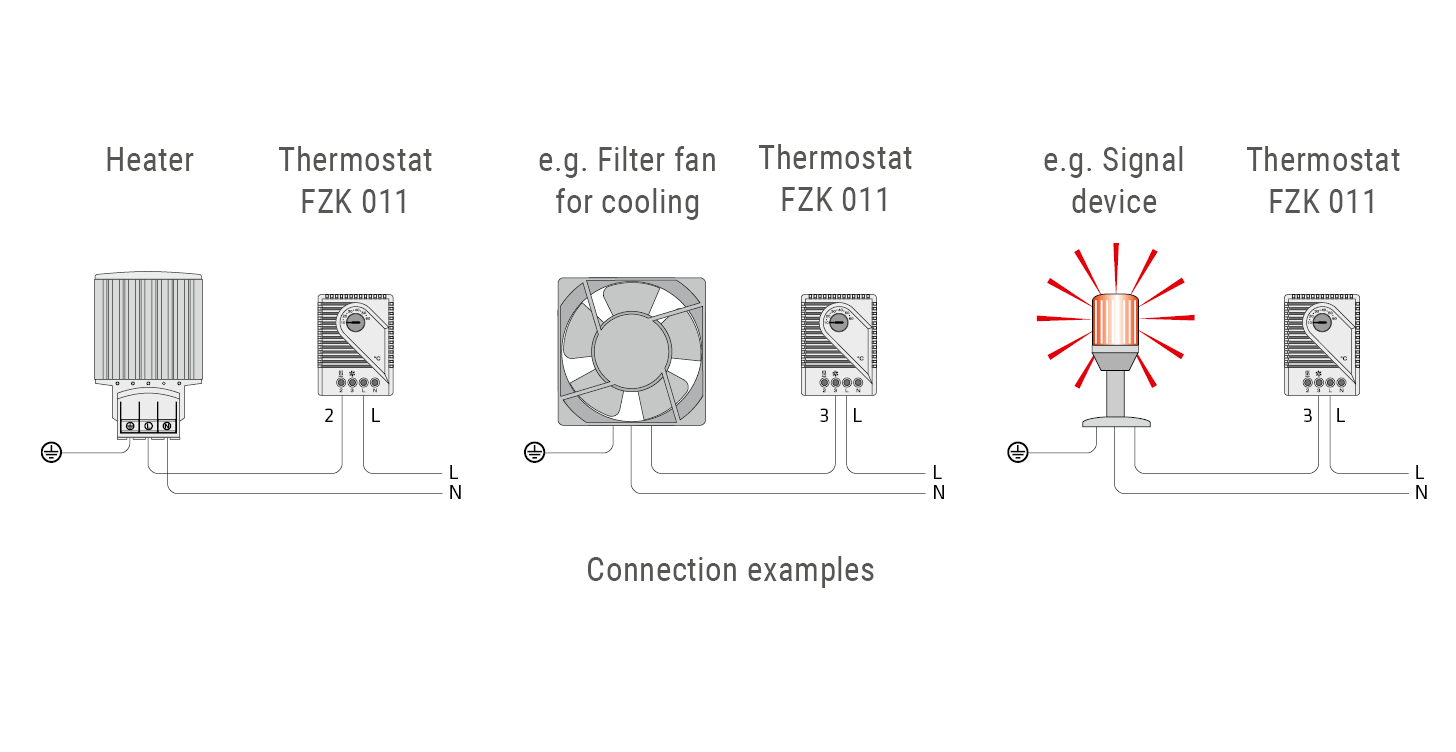

El valor ajustado corresponde al punto de conmutación superior, en el que se abre el contacto NC. El valor ajustado menos la diferencia de histéresis de 5 K (y las tolerancias) corresponde al punto de conmutación inferior, en el que el contacto NC se cierra. El termostato mecánico se utiliza para controlar calefacciones, dispositivos de ventilación, ventiladores con filtro o emisores de señales.

Temperatura ajustable
La pequeña histéresis permite un control preciso
Alta capacidad de conmutación
Contacto alterno (calefacción o refrigeración)
montaje

Datos técnicos generales

Tipo de dispositivo	termostato
Tipo de contacto	Contacto puente
Sensor	Bimetal termostático
Tipo de protección	IP20
Carcasa	Plástico según UL94 V-0, gris claro
AC/DC	AC
Corriente máxima de entrada	16 A
Duración de la corriente de entrada	10 s
Función de conmutación	Contacto NC: AC 10 (4) A, DC 30 W Contacto normalmente abierto: AC 5 (2) A, DC 30 W
Corriente de conmutación óhmica	10 A(NC)
Corriente de conmutación 2 óhmica	5 A(NO)
Tensión de referencia máxima óhmica	250 VAC
Corriente de conmutación 2 óhmica máxima	120 VAC
Corriente de conmutación inductiva	4 A(NC)
Corriente de conmutación 2 inductiva	2 A(NO)
Tensión máxima de referencia inductiva	250 VAC
Tensión de referencia 2 máxima	120 VAC
Corriente de conmutación dc óhmica	1 A
Tensión máxima de referencia dc óhmica	30 VDC
Potencia mínima de conmutación	0,48 W
Tensión mínima de referencia	24 V
Corriente de conmutación	10 mA
Vida útil	>100000 ciclos
Diferencial de conmutación	5 K
Tolerancia diferencial de conmutación	-3/+2 K
Temperatura de funcionamiento	-45 °C - 65 °C
Humedad de funcionamiento	≤90 % HR
Humedad de almacenamiento	≤90 % HR
Temperatura de almacenamiento	-45 °C - 65 °C
Par de torsión	0,5 Nmmax.
Conexión	borne de 4 polos, par de apriete 0,5 Nm máx: Hilo rígido² 2,5 mm² (AWG 14)
Diseño	Contacto inversor
Montaje	Clip para carril DIN de 35 mm, EN 60715

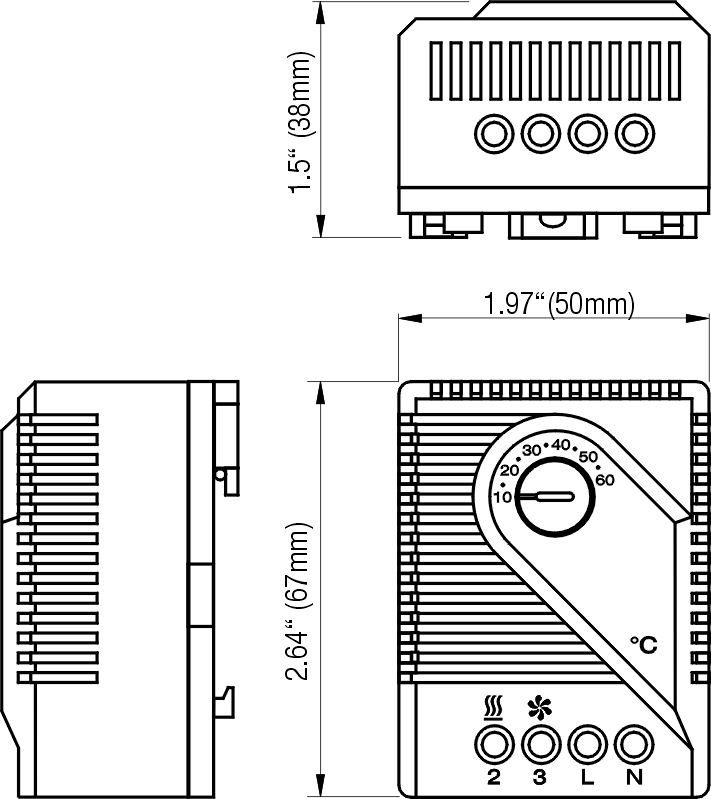

Altura	67 mm
Ancho	50 mm
Profundidad	38 mm
Peso	100 g

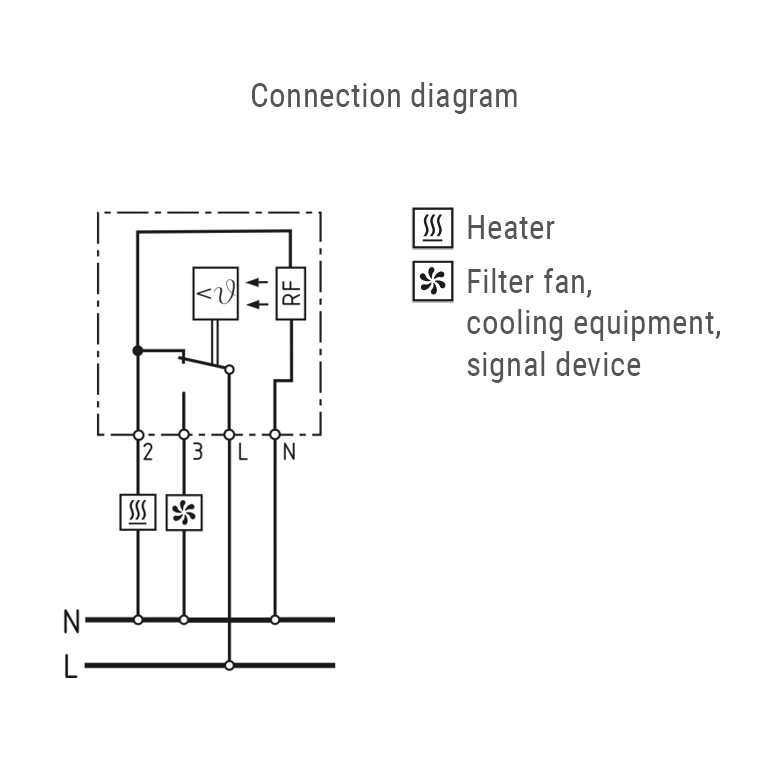

Nota	El sistema de contacto del regulador está expuesto a influencias ambientales que pueden modificar la resistencia de contacto. Esto puede provocar una caída de tensión y/o el autocalentamiento de los contactos. Si se utiliza el contacto NC (normalmente cerrado), se puede utilizar el retorno térmico para reducir la histéresis conectando el borne "N" (resistencia calefactora RF). Depende de las condiciones ambientales y debe determinarse en pruebas para la aplicación respectiva. Para la conexión con cables trenzados deben utilizarse terminales.

Variantes del producto

Número de artículo	Artículo sustitutivo	Rango de ajuste	Tensión mínima de funcionamiento	Tolerancia máxima de la tensión de funcionamiento	Ficha técnica
01170.0-00	01179.0-00	5 °C - 60 °C	230 V	250 V	FZK011-01170.0-00-Datasheet-ES.pdf
01170.0-02		-20 °C - 35 °C	230 V	250 V	FZK011-01170.0-02-Datasheet-ES.pdf
01170.9-00		40 °F - 140 °F	120 V	120 V	FZK011-01170.9-00-Datasheet-ES.pdf
01170.0-01		40 °F - 140 °F	230 V	250 V	FZK011-01170.0-01-Datasheet-ES.pdf
01170.9-01		5 °C - 60 °C	120 V	120 V	FZK011-01170.9-01-Datasheet-ES.pdf
