Mechanischer Thermostat

FZK 011

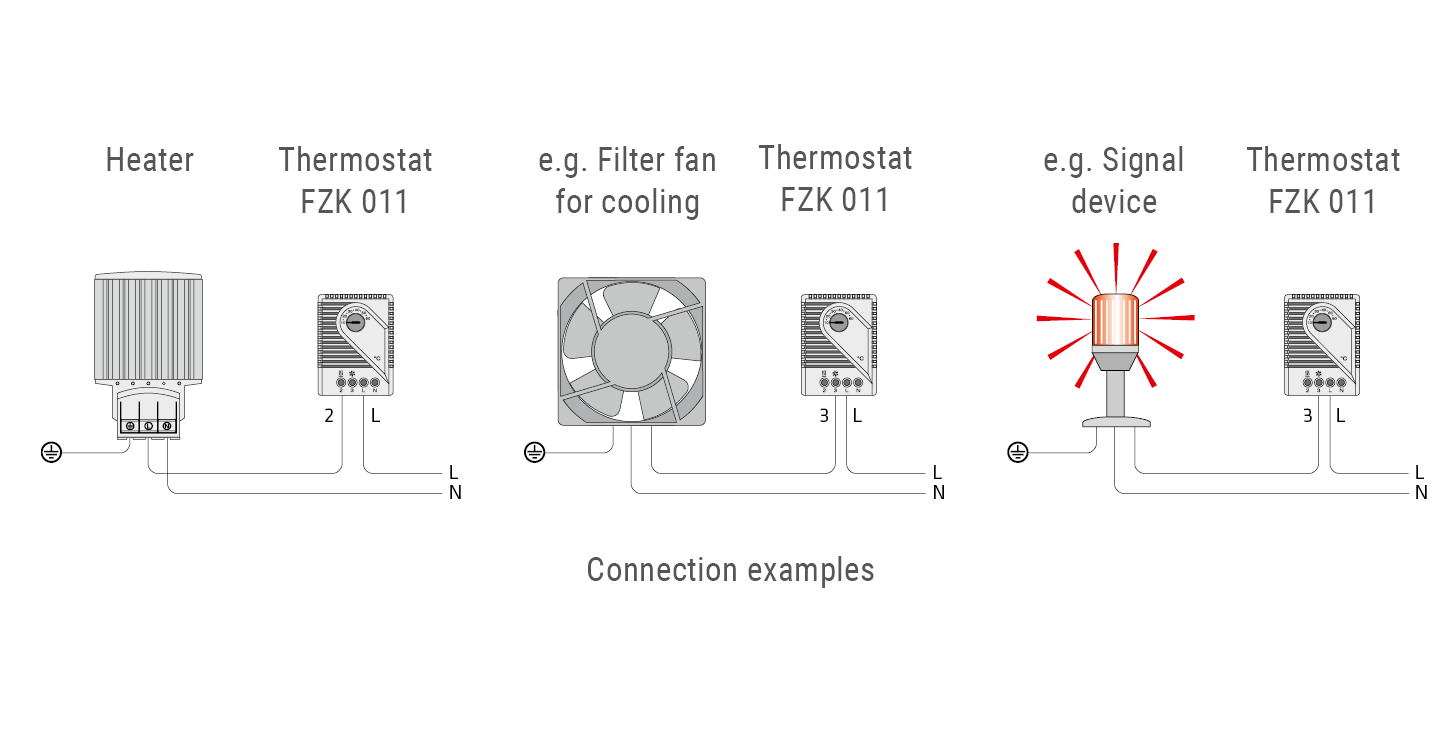

Der Einstellwert entspricht dem oberen Schaltpunkt, hier öffnet der Öffner-Kontakt. Der Einstellwert abzüglich der Schalttemperaturdifferenz von 5 K (und Toleranzen) entspricht dem unteren Schaltpunkt, hier schließt der Öffner-Kontakt. Der mechanische Thermostat wird zur Steuerung von Heizungen, Kühlgeräten, Filterlüftern oder Signalgebern eingesetzt.

Einstellbare Temperatur
Kleine Hysterese ermöglicht eine genaue Regelung
Hohes Schaltvermögen
Wechselkontakt (Heizen oder Kühlen)
Clip-Befestigung

Überblick Technische Daten

Gerätetyp	Thermostate
Kontaktart	Sprungkontakt
Fühler	Thermobimetall
Schutzart	IP20
Gehäuse	Kunststoff nach UL94 V-0, lichtgrau
AC/DC	AC
Einschaltstrom	16 A
Dauer Einschaltstrom	10 s
Schaltleistung	Öffner: AC 10 (4) A, DC 30 W; Schließer: AC 5 (2) A, DC 30 W
Schaltstrom ohmsch	10 A(NC)
Schaltstrom 2 ohmsch	5 A(NO)
Bezugsspannung ohmsch	250 VAC
Bezugsspannung ohmsch 2	120 VAC
Schaltstrom induktiv	4 A(NC)
Schaltstrom 2 induktiv	2 A(NO)
reference_voltage_inductive	250 VAC
Bezugsspannung 2	120 VAC
Schaltstrom DC ohmsch	1 A
Bezugsspannung DC ohmsch	30 VDC
Minimale Schaltleistung	0,48 W
Bezugsspannung	24 V
Schaltstrom	10 mA
Lebensdauer	>100000 Zyklen
Schaltdifferenz	5 K
Schaltdifferenz Toleranz	-3/+2 K
Einsatztemperatur	-45 °C - 65 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 65 °C
Drehmoment	0,5 Nmmax.
Anschluss	4-polige Klemme, Anzugsmoment 0,5 Nm max.: Starrdraht-/Litzenleitung² 2,5 mm² (AWG 14)
Ausführung	Wechsler
Befestigung	Clip für 35 mm DIN-Schiene, EN 60715
Höhe	67 mm
Breite	50 mm
Tiefe	38 mm
Gewicht	100 g

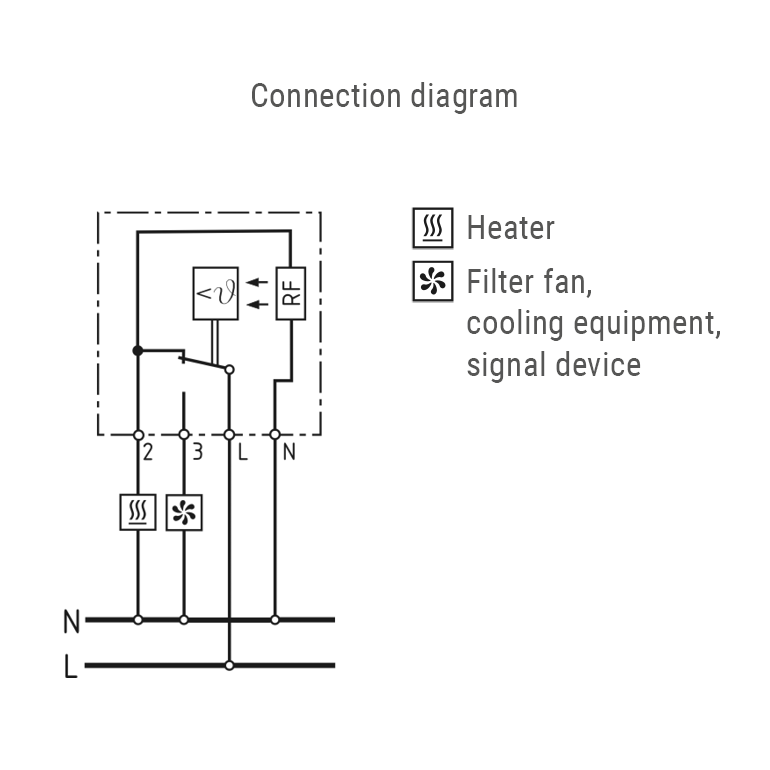

Hinweis	Das Kontaktsystem des Reglers ist Umwelteinflüssen ausgesetzt, dadurch kann sich der Kontaktwiderstand verändern. Dies kann zu einem Spannungsabfall und/oder Eigenerwärmung der Kontakte führen. Beim Verwenden des NC (Öffner) Kontakts besteht durch Anschließen der Klemme "N" (RF Heizwiderstand) die Möglichkeit der thermischen Rückführung zur Reduzierung der Schalttemperaturdifferenz. Sie ist abhängig von den Umgebungsbedingungen und muss im Versuch für den jeweiligen Anwendungsfall ermittelt werden. Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden.

Produktvarianten

Artikelnummer	Temperature monitoring	Klasa ochrony	Connection case	Element grzejny	Heater element	Betriebsspannung	Betriebsspannung Toleranz	Częstotliwość	Moc grzewcza	Temperatura powierzchni	Rodzaj podłączenia	Drill hole spacing	Pozycja pracy	Rekomendowany bezpiecznik	Nachfolgeartikel	Einstellbereich
01170.0-00	Overheating protection in the event of failure with automatic reset	II	Plastic to UL94 V-0, black	Termistor PTC (PTC)	Aluminium profile, anodised	230 V	250 V	50;60 Hz	20 W	< + 80 °C	Zacisk połączeniowy	15.7 in	Pionowy kierunek przepływu powietrza / podłączenie dolne	4 A	01179.0-00	5 °C - 60 °C
01170.0-02		II		Termistor PTC (PTC)	Aluminium profile, anodised	230 V	250 V	50;60 Hz	40 W	< + 80 °C	Zacisk połączeniowy		Pionowy kierunek przepływu powietrza / podłączenie dolne	6 A		-20 °C - 35 °C
01170.9-00						120 V	120 V									40 °F - 140 °F
01170.0-01		II		Termistor PTC (PTC)	Aluminium profile, anodised	230 V	250 V	50;60 Hz	30 W	< + 80 °C	Zacisk połączeniowy		Pionowy kierunek przepływu powietrza / podłączenie dolne	4 A		40 °F - 140 °F
01170.9-01						120 V	120 V									5 °C - 60 °C
