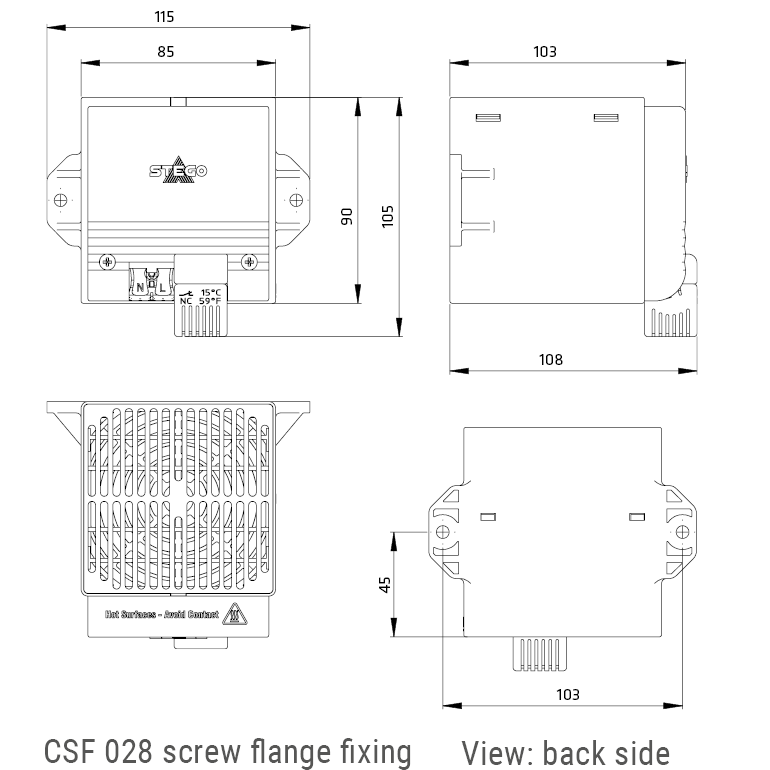

CSF028-drawing-screw

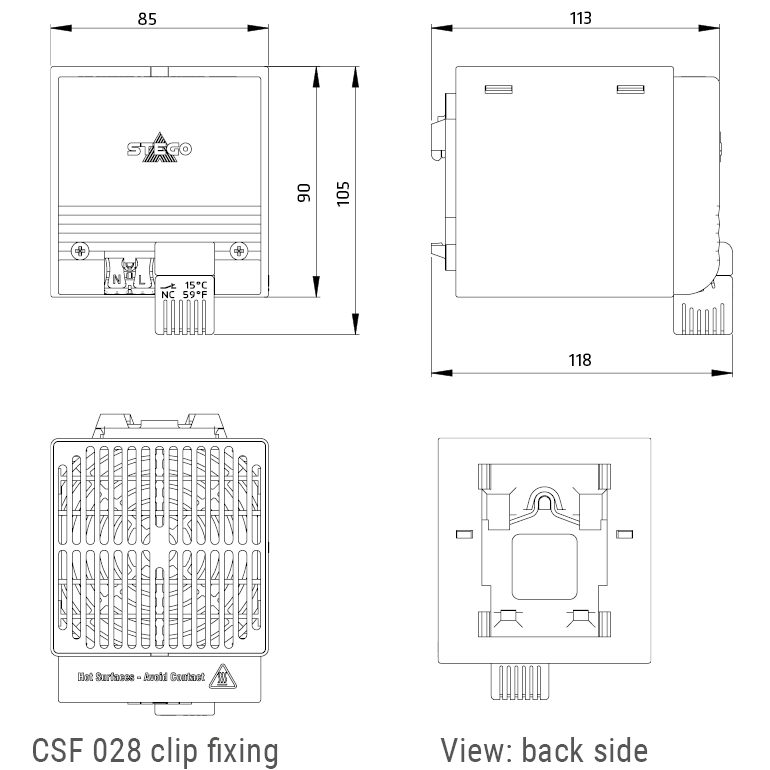

CSF028-drawing-clip
2013_11_CSF Diagram

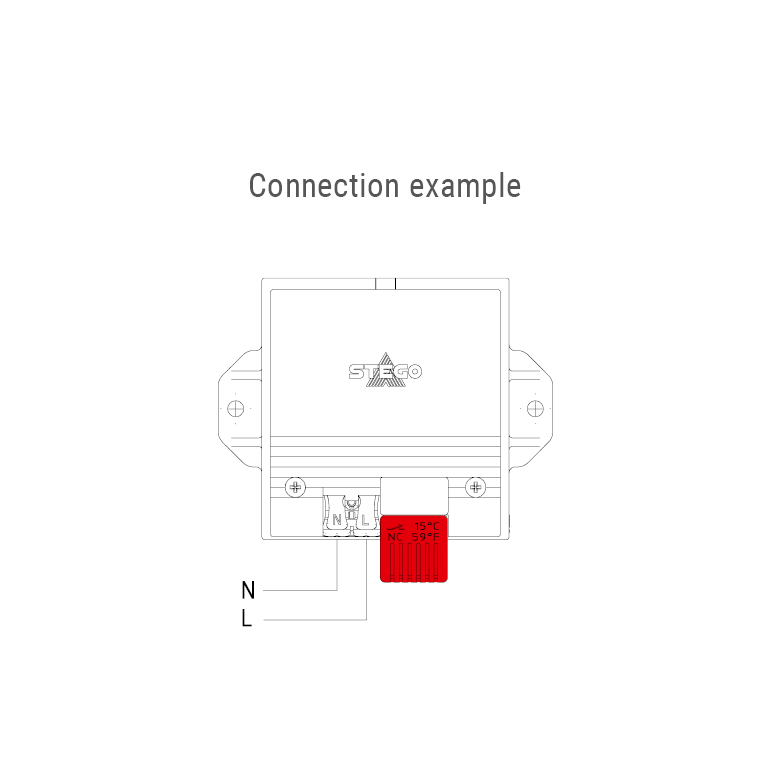

CSF028-connection-example

Riscaldatore da quadro con ventilatore

CSF 028

Questo riscaldatore da quadro con ventilatore e termostato fisso fornisce protezione dalla condensa nel quadro elettrico e nell'alloggiamento. È particolarmente ingombro ridotto. Il termostato fisso integrato è disponibile con due temperature predefinite. Grazie all'involucro in plastica touch-safe, il riscaldatore è sicuro per l'utente.

  • Elemento termico: limitazione della temperatura, comportamento a risposta diretta
  • Protezione termica touch-safe, quindi sicura al tatto
  • Possibilità di fissaggio con clip o viti per guida DIN 35 mm
  • Connessione elettrica tramite morsetti a pressione
  • Dispositivo di controllo della temperatura contro il surriscaldamento
CEUKCAEACULVDE

Panoramica dati tecnici

Tipo di dispositivoRiscaldatore con ventilatore; Controllo integrato; Sicurezza tattile
Classe di protezioneII
Tipo di protezioneIP20
Elemento termicoConduttore a freddo PTC (PTC)
AlloggiamentoPlastica secondo UL94 V-0, nero
AC/DCAC
Frequenza50;60 Hz
Temperatura di funzionamento-45 °C - 70 °C
Umidità di esercizio≤90 % RH
Umidità di stoccaggio≤90 % RH
Temperatura di stoccaggio-45 °C - 70 °C
Tipo di connessioneTerminale di collegamento
Coppia0,8 Nm max.
ConnessionePolo a 2 poli 2,5 mm²
Posizione di montaggioDirezione del flusso d'aria verticale / connessione dal basso
Altezza90 mm
Larghezza85 mm
Profondità113 mm
Peso500 g
Codice articolo accessori 1252017
Accessorio 1Percorso dell'aria per una migliore distribuzione del calore
NotaAltre tensioni su richiesta; tolleranza ±5 K; potenza termica a +20 °C (+68 °F) di temperatura ambiente; tolleranza della temperatura di accensione a +5 K, altre temperature di accensione e spegnimento su richiesta.

Varianti prodotto

Numero articoloTensione di esercizioCorrente di spuntoCapacità di riscaldamentoTemperatura di spegnimentoTemperatura di accensioneMontaggioInterazioni
02820.0-06230 V15 A400 W15 °C5 °CClip per guida DIN da 35 mm
02820.0-08230 V15 A400 W15 °C5 °CFissaggio a vite
02820.0-09230 V15 A400 W25 °C15 °CClip per guida DIN da 35 mm
02820.0-11230 V15 A400 W25 °C15 °CFissaggio a vite
02820.9-06120 V9 A400 W15 °C5 °CClip per guida DIN da 35 mm
02820.9-08120 V9 A400 W15 °C5 °CFissaggio a vite
02820.9-09120 V9 A400 W25 °C15 °CClip per guida DIN da 35 mm
02820.9-11120 V9 A400 W25 °C15 °CFissaggio a vite
02821.0-06230 V9 A250 W15 °C5 °CClip per guida DIN da 35 mm
02821.0-08230 V9 A250 W15 °C5 °CFissaggio a vite
02821.0-09230 V9 A250 W25 °C15 °CClip per guida DIN da 35 mm
02821.0-11230 V9 A250 W25 °C15 °CFissaggio a vite
02821.9-06120 V6 A250 W15 °C5 °CClip per guida DIN da 35 mm
02821.9-08120 V6 A250 W15 °C5 °CFissaggio a vite
02821.9-09120 V6 A250 W25 °C15 °CClip per guida DIN da 35 mm
02821.9-11120 V6 A250 W25 °C15 °CFissaggio a vite
