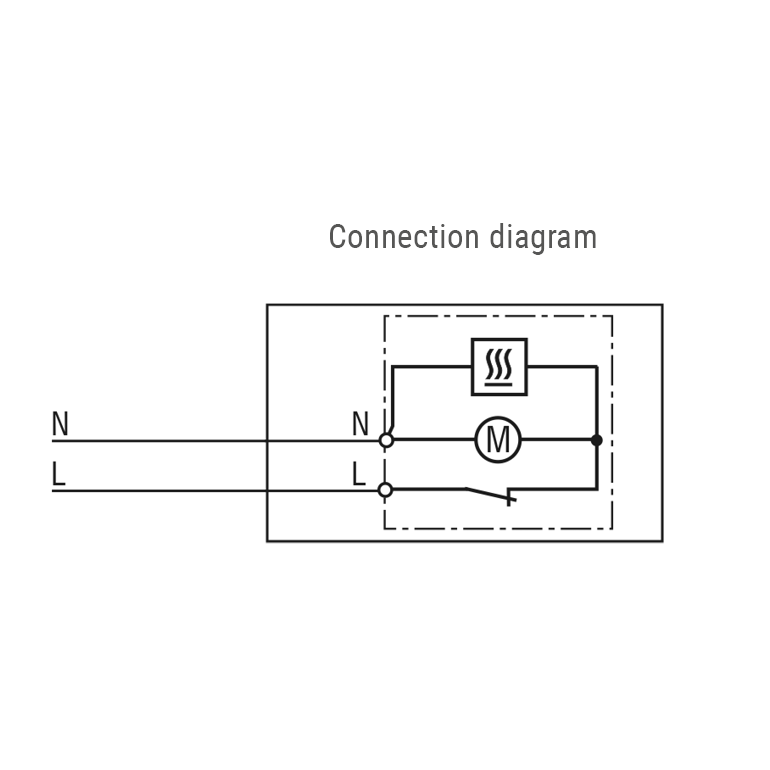

2011_05_cr030_cr130_cs030_cs130_connectionexample

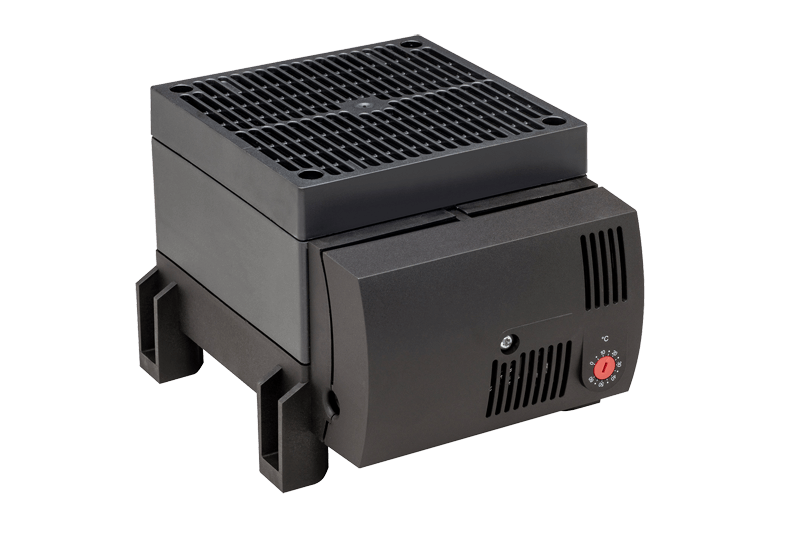

Ventilatore di riscaldamento con ventola

CS 030

Il ventilatore di riscaldamento compatto ad alte prestazioni è progettato per il controllo uniforme della temperatura di alloggiamenti e quadri elettrici, per Contattore contro la condensa dannosa. Sono disponibili versioni con termostato integrato. Tecnologia di riscaldamento: PTC per un comportamento dinamico di risposta. A prova di applicazione grazie all'involucro in plastica touch-safe.

Versioni con termostato integrato
Versione per il montaggio a vite sulla base della custodia
Versioni con impostazione fissa del termostato
Protezione dell'utente: guaina Toch-safe

Panoramica dati tecnici

Tipo di dispositivo	Riscaldatore ventilato Controllo integrato Touchsafe
Monitoraggio della temperatura	Protezione contro il surriscaldamento in caso di guasto del ventilatore con azzeramento automatico
Classe di protezione	II
Tipo di protezione	IP20
Elemento termico	Conduttore a freddo PTC (PTC)
Alloggiamento	Plastica secondo UL94 V-0, nero
AC/DC	AC
Frequenza	50;60 Hz

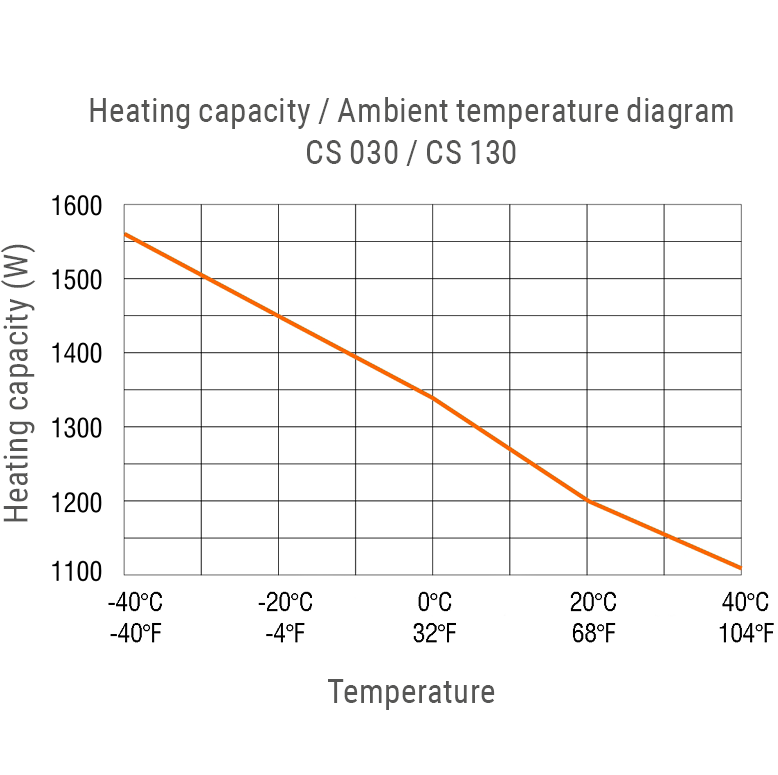

Capacità di riscaldamento minima	1200 W
Ventilatore assiale	160 m³/h
Durata di vita	>50000 h
Tolleranza del differenziale di commutazione
Temperatura di funzionamento	-45 °C - 70 °C
Umidità di esercizio	≤90 % RH
Umidità di stoccaggio	≤90 % RH
Temperatura di stoccaggio	-45 °C - 70 °C
Tipo di connessione	Terminale di collegamento
Coppia	0,8 Nmmax.
Connessione	Polo max. 2,5 mm² con Rilievo della deformazione
Montaggio	Fissaggio a vite
Posizione di montaggio	Direzione del flusso d'aria verticale / connessione dal basso

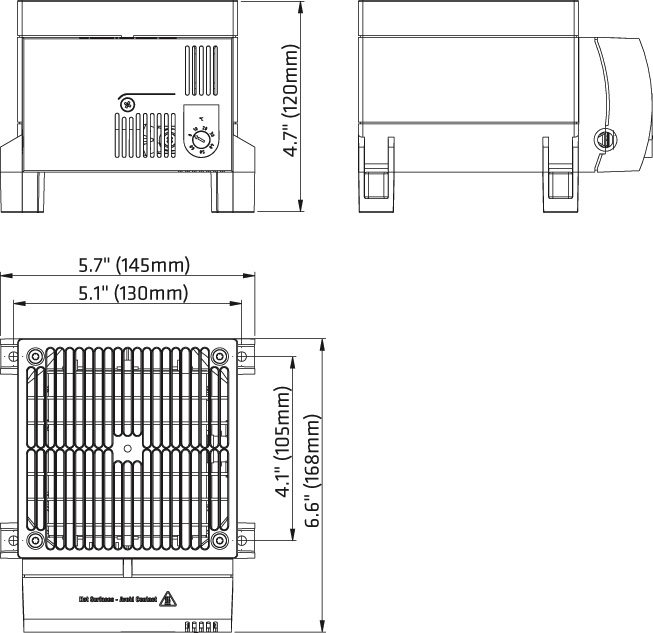

Altezza	120 mm
Larghezza	145 mm
Profondità	168 mm
Peso	1200 g

Varianti prodotto

Numero articolo	Tensione di esercizio minima	Tolleranza della tensione di esercizio	Corrente di spunto massima	Fusibile di backup consigliato	Campo di regolazione	Isteresi	Versione	Nota	Foglio tecnico
03060.0-00	230 V	208 V - 253 V	13 A	10 A	0 °C - 60 °C	7 K	Riscaldatore ventilato con termostato	Tolleranza ±4 K Potenza termica a +20°C (+68°F) di temperatura ambiente campo di regolazione dell'Isteresi di commutazione 7K (tolleranza +4K) secondo UL 508A, file NITW su richiesta.	CS030-03060.0-00-Datasheet-IT.pdf
03060.0-01	230 V	208 V - 253 V	13 A	10 A			Riscaldatore ventilato senza termostato	Potenza termica a +20°C (+68°F) di temperatura ambiente campo di regolazione degli Isteresi di commutazione 7K (+4K di tolleranza) secondo UL 508A, file NITW su richiesta.	CS030-03060.0-01-Datasheet-IT.pdf
03060.9-00	120 V	108 V - 132 V	16 A	16 A	32 °F - 140 °F	7 K	Riscaldatore ventilato con termostato	Tolleranza ±4 K Potenza termica a +20°C (+68°F) di temperatura ambiente campo di regolazione dell'Isteresi di commutazione 7K (tolleranza +4K) secondo UL 508A, file NITW su richiesta.	CS030-03060.9-00-Datasheet-IT.pdf
03060.9-01	120 V	108 V - 132 V	16 A	16 A			Riscaldatore ventilato senza termostato	Potenza termica a +20°C (+68°F) di temperatura ambiente campo di regolazione degli Isteresi di commutazione 7K (+4K di tolleranza) secondo UL 508A, file NITW su richiesta.	CS030-03060.9-01-Datasheet-IT.pdf
