Hub attuatore

AHC 072

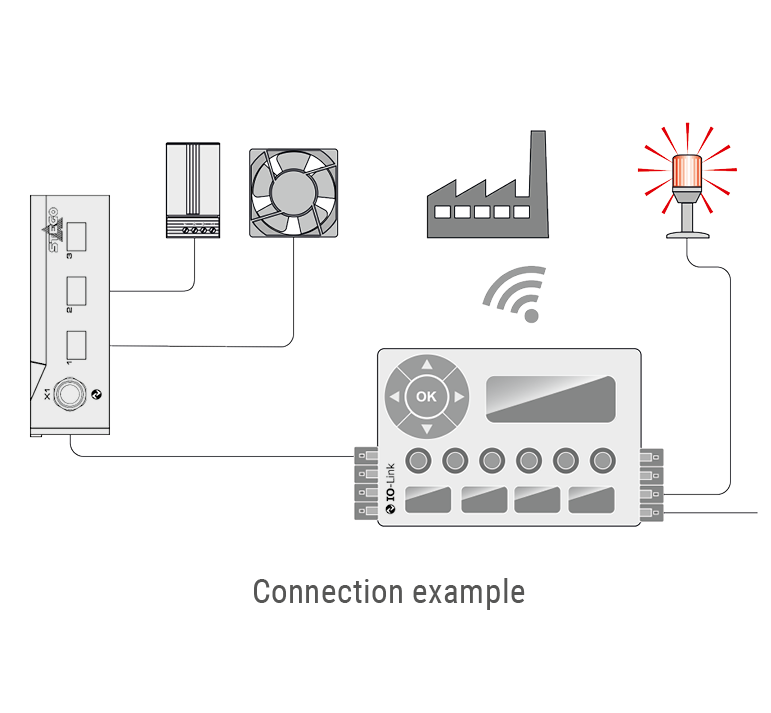

Questo hub digitale IO-Link interviene su un massimo di tre attuatori o carichi tramite relè. I comandi di commutazione vengono impartiti tramite un'interfaccia IO-Link da dispositivi di campo di livello superiore, come ad es. Edge computer, cloud, controller PLC, ecc.

Connessione per un massimo di tre attuatori
Collegamento rapido di attuatori con morsetti a pressione
Collegamento rapido sul master con connettore M12
Montaggio semplice a vite e a clip
Indicatori ottici delle funzioni (LED) per porta

Panoramica dati tecnici

Tipo di dispositivo	Prodotti IO-Link
Protezione elettrica	Protezione da inversione di polarità, protezione da cortocircuito, protezione da sovratensione
Classe di protezione	III
Tipo di protezione	IP40
Alloggiamento	Plastica secondo UL94 V-0, grigio chiaro
AC/DC	DC
Tensione di esercizio minima	24 V
Tolleranza della tensione di esercizio	18 V - 30 V
Corrente di spunto massima	16 A
Durata corrente di spunto	10 s
Potenza assorbita	1,4 W
Campo di misura
Potenza di commutazione	10 A
Temperatura di funzionamento	-40 °C - 70 °C
Umidità di esercizio	≤90 % RH
Umidità di stoccaggio	≤90 % RH
Temperatura di stoccaggio	-40 °C - 85 °C
Connessione	Connettore circolare M12, IEC 61076-2-101, a 4 poli, codifica A, schermato Connessioni per 3 attuatori Morsetti a pressione a 2 poli, Filo intrecciato con terminali del cavo 1,5 mm²/AWG 18
Versione	IO-Link (versione 1.1)
Montaggio	Clip per guida DIN 35 mm, EN 60715 e Fissaggio con viti M5
Altezza di installazione	≤4000 m
Altezza	35 mm
Larghezza	107 mm
Profondità	116 mm
Peso	160 g

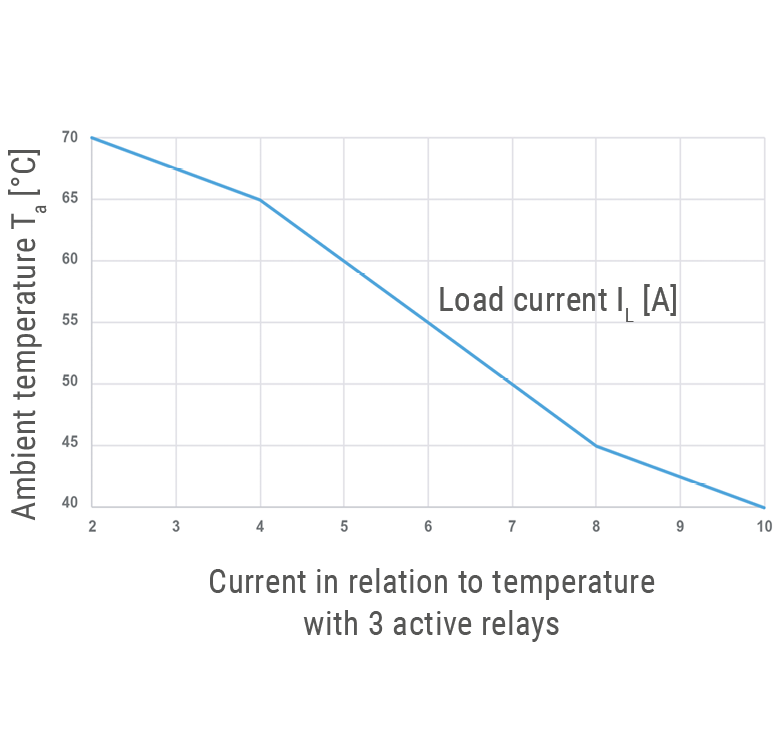

Nota	La temperatura massima di funzionamento dipende dalla corrente (vedi diagramma) e dal numero di carichi.

Varianti prodotto

Numero articolo	Richiesta	CAD	Foglio tecnico
07200.2-00			AHC072-07200.2-00-Datasheet-IT.pdf
