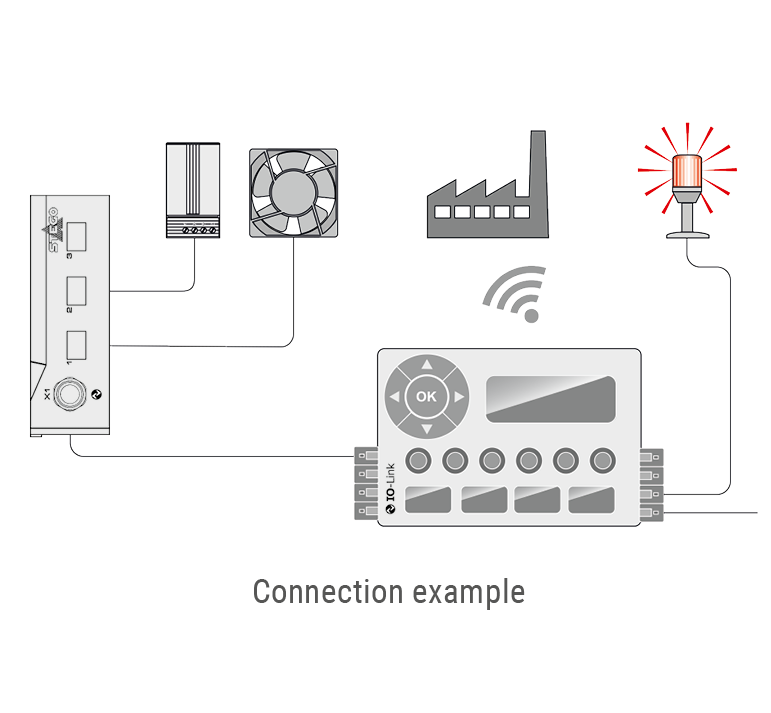

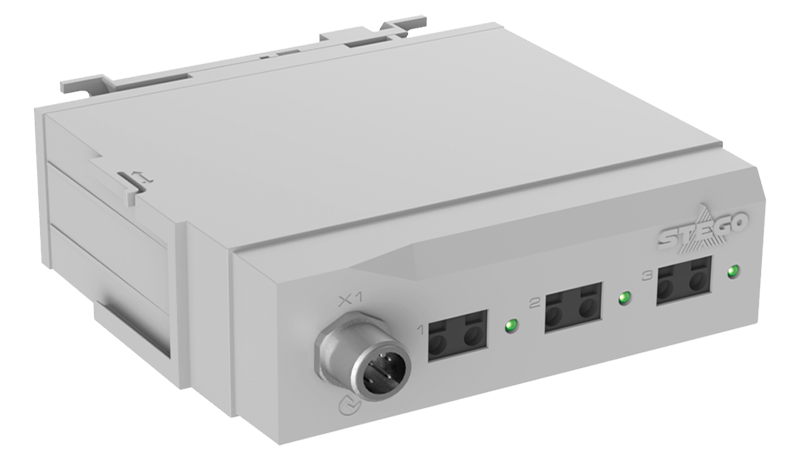

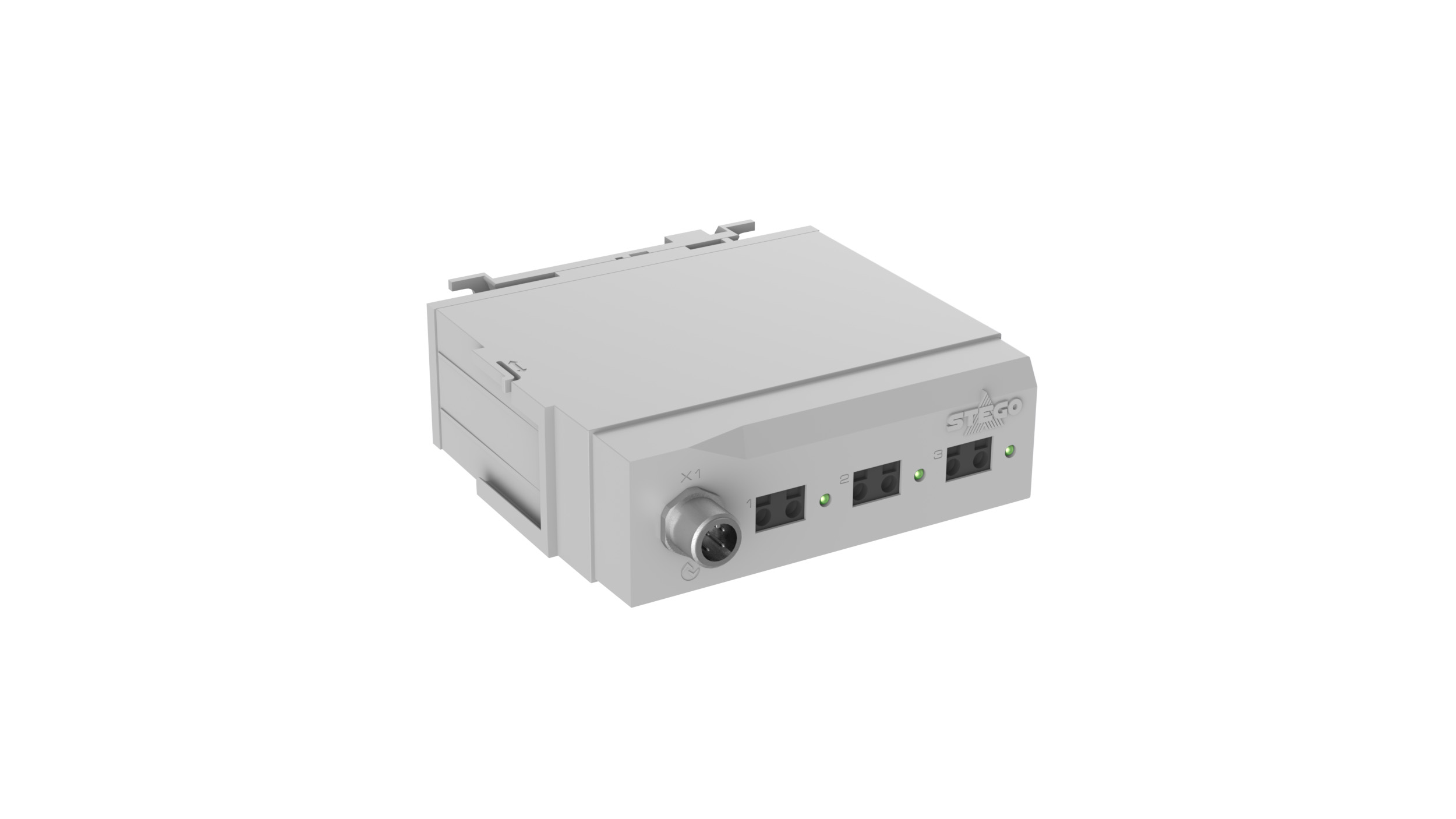

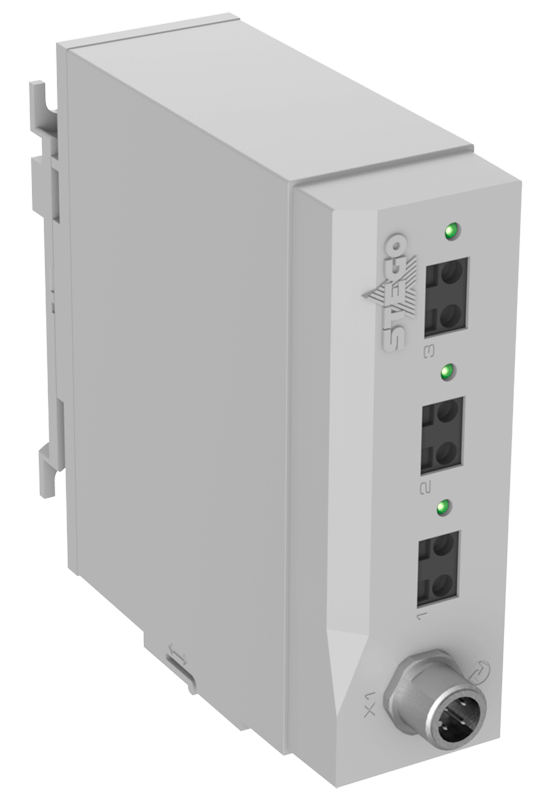

Dieser digitale IO-Link Hub schaltet bis zu drei Aktoren bzw. Lasten über Relais. Die Schaltbefehle erfolgen über eine IO-Link-Schnittstelle von übergeordneten Feldgeräten wie: Edge-Computer, Cloud, SPS-Steuerung, etc.
| Gerätetyp | IO-Link Produkte |
| Elektrischer Schutz | Verpolungsschutz, Kurzschlussfest, Überspannungsschutz |
| Schutzklasse | III |
| Schutzart | IP40 |
| Gehäuse | Kunststoff nach UL94 V-0, lichtgrau |
| AC/DC | DC |
| Betriebsspannung | 24 V |
| Betriebsspannung Toleranz | 18 V - 30 V |
| Einschaltstrom | 16 A |
| Dauer Einschaltstrom | 10 s |
| Leistungsaufnahme | 1,4 W |
| Messbereich | |
| Schaltleistung | AC 240 V,10 A DC 30 V, 10 A |
| Einsatztemperatur | -40 °C - 70 °C |
| Einsatzfeuchtigkeit | ≤90 % rF |
| Lagerfeuchtigkeit | ≤90 % rF |
| Lagertemperatur | -40 °C - 85 °C |
| Anschluss | Rundstecker M12, IEC 61076-2-101, 4-polig, A-kodiert, geschirmt Anschlüsse für 3 Aktoren 2-polige Push-In Klemmen, Litzenleitung mit Aderendhülsen 1,5 mm²/AWG 18 |
| Ausführung | IO-Link (Version 1.1) |
| Befestigung | Clip für 35 mm DIN-Schiene, EN 60715 und Schraubbefestigung M5 |
| Aufstellhöhe | ≤4000 m |

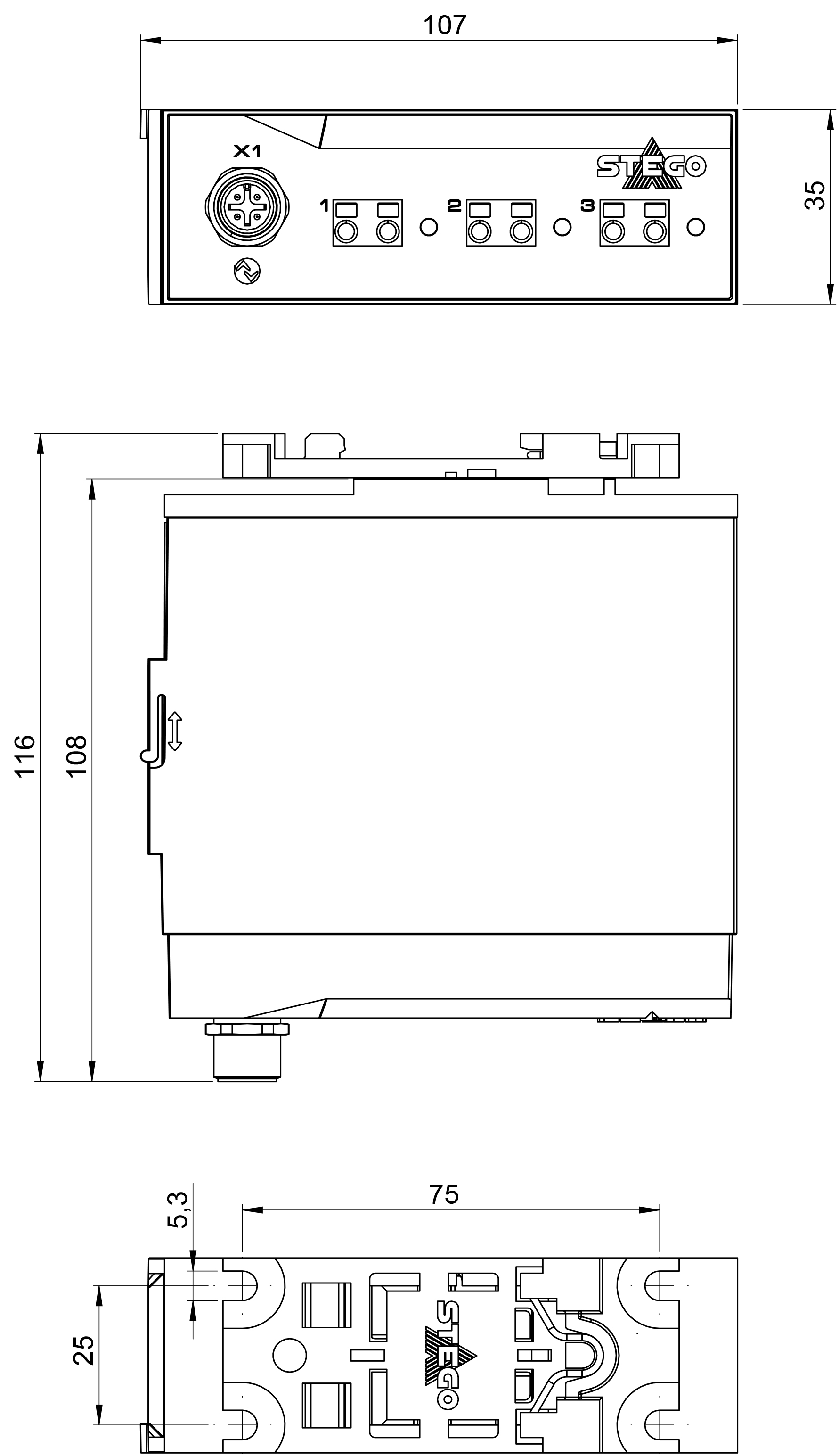

| Höhe | 35 mm |
| Breite | 107 mm |
| Tiefe | 116 mm |
| Gewicht | 160 g |

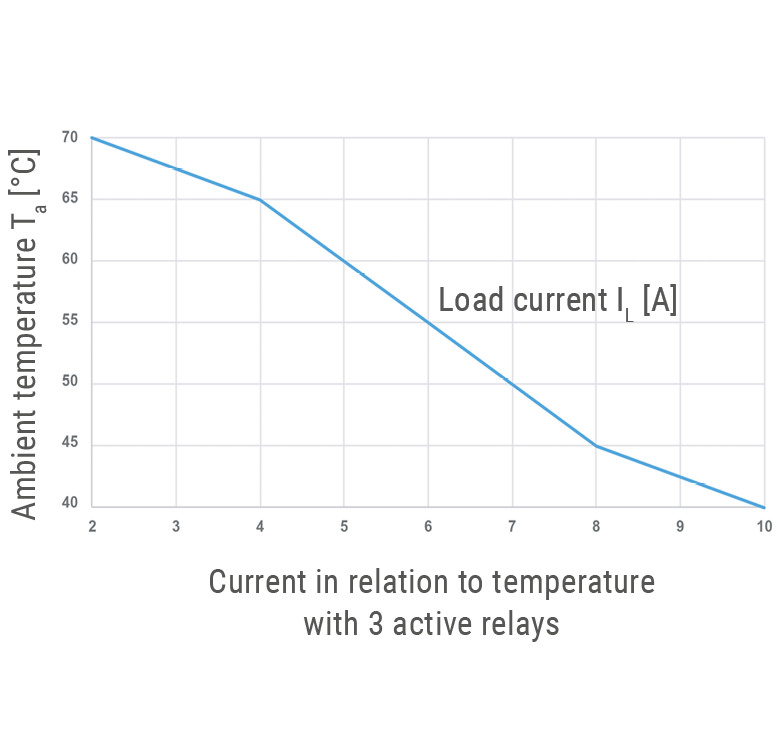

| Hinweis | Die max. Einsatztemperatur ist abhängig von der Stromstärke (siehe Diagramm) und der Anzahl der Lasten. |
