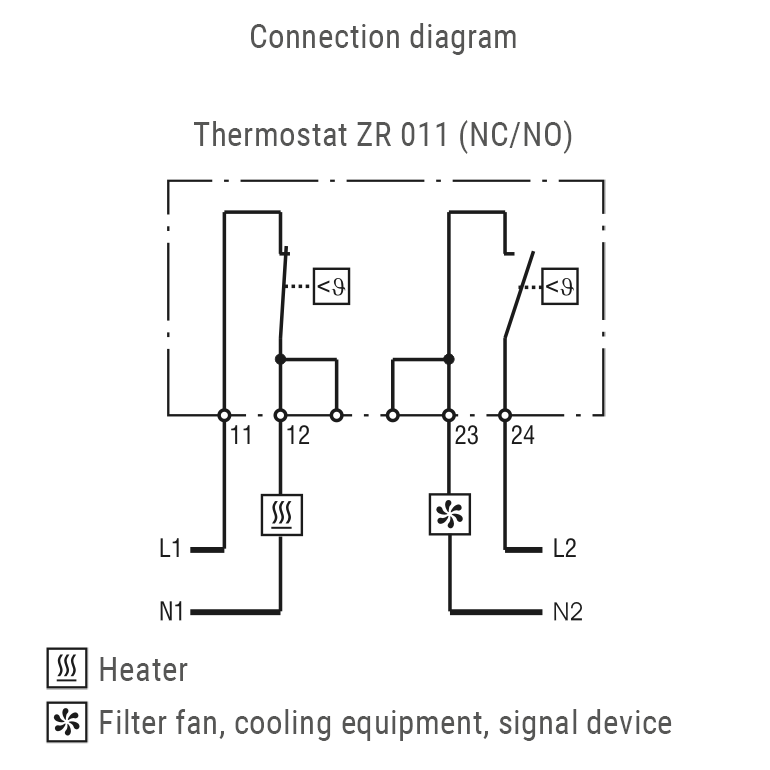

zr011-dual-thermostat-wiring-diagram-diagramm

Zwillings-Thermostat

ZR 011

Thermostat-Öffner (NC, normally closed) und Thermostat-Schließer (NO, normally closed) in einem Gehäuse. Das Doppelthermostat schaltet im Gegensatz zu Thermostaten mit Wechselkontakt unabhängig. Dadurch können Heizungen und Kühlgeräte in verschiedenen Temperaturbereichen geschaltet werden.

Öffner (NC, Heizen) und Schließer (NO, Kühlen) in einem Gehäuse
Sprungkontakt ermöglicht unabhängiges Schalten
Temperaturen getrennt einstellbar
Hohes Schaltvermögen
Clip-Befestigung

Überblick Technische Daten

Gerätetyp	Thermostate
Kontaktart	Sprungkontakt
Fühler	Thermobimetall
Schutzart	IP20
Gehäuse	Kunststoff nach UL94 V-0, lichtgrau
AC/DC	AC DC
Maximale Betriebsspannung Toleranz	AC 250 V (VDE), AC 120 V (UL) V
maximaler Einschaltstrom	16 A
Dauer Einschaltstrom	10 s
Schaltleistung	AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72V: 30 W
Schaltstrom ohmsch	10 A
Schaltstrom 2 ohmsch	15 A
Maximale Bezugsspannung ohmsch	250 VAC
Maximale Bezugsspannung 2 ohmsch	120 VAC
Schaltstrom induktiv	2 A
Maximale Bezugsspannung induktiv	250 VAC
maximale Bezugsspannung 2	120 VAC
Schaltstrom DC ohmsch	1 A
Maximale Bezugsspannung DC ohmsch	30 VDC
Minimale Schaltleistung	0,48 W
Minimale Bezugsspannung	24 V
Schaltstrom	20 mA
Lebensdauer	>100000 Zyklen
Schaltdifferenz	7 K
Schaltdifferenz Toleranz	± 4 K
Einsatztemperatur	-45 °C - 80 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 80 °C
Drehmoment	0,5 Nmmax.
Anschluss	4-polige Klemme, Anzugsmoment 0,5 Nm max.: Starrdrahtleitung 2,5 mm² (AWG 14) Litzenleitung1 1,5 mm² (AWG 16)
Befestigung	Clip für 35 mm DIN-Schiene, EN 60715
Höhe	67 mm
Breite	50 mm
Tiefe	46 mm
Gewicht	90 g

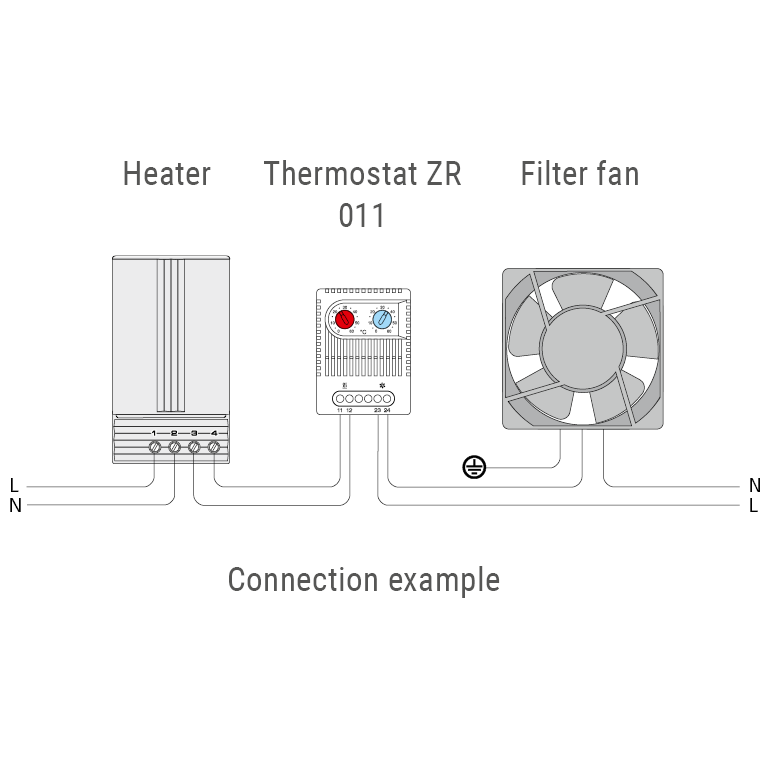

Hinweis	CSA approved 01176.0-00 und 01176.0-01 zur Steuerung von Wärmetauschern und Lüftern (z.B. LE 019) und als Alarm-bzw. Meldekontakt für die Überwachung der Schaltschrankinnentemperatur. Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden. Das Kontaktsystem des Reglers ist Umwelteinflüssen ausgesetzt, dadurch kann sich der Kontaktwiderstand verändern. Dies kann zu einem Spannungsabfall und/oder Eigenerwärmung der Kontakte führen.
CCC	CQC

Produktvarianten

Artikelnummer	Einstellbereich	setting_range_2	Ausführung	Datenblatt
01172.0-00	0 °C - 60 °C	0 °C - 60 °C	Öffner (NC) Schließer (NO)	ZR011-01172.0-00-Datasheet-DE.pdf
01172.0-01	32 °F - 140 °F	32 °F - 140 °F	Öffner (NC) Schließer (NO)	ZR011-01172.0-01-Datasheet-DE.pdf
01175.0-00	-10 °C - 50 °C	20 °C - 80 °C	Öffner (NC) Schließer (NO)	ZR011-01175.0-00-Datasheet-DE.pdf
01176.0-00	0 °C - 60 °C	0 °C - 60 °C	Schließer (NO) Schließer (NO)	ZR011-01176.0-00-Datasheet-DE.pdf
