Elektroniczna higroterma

ETF 012

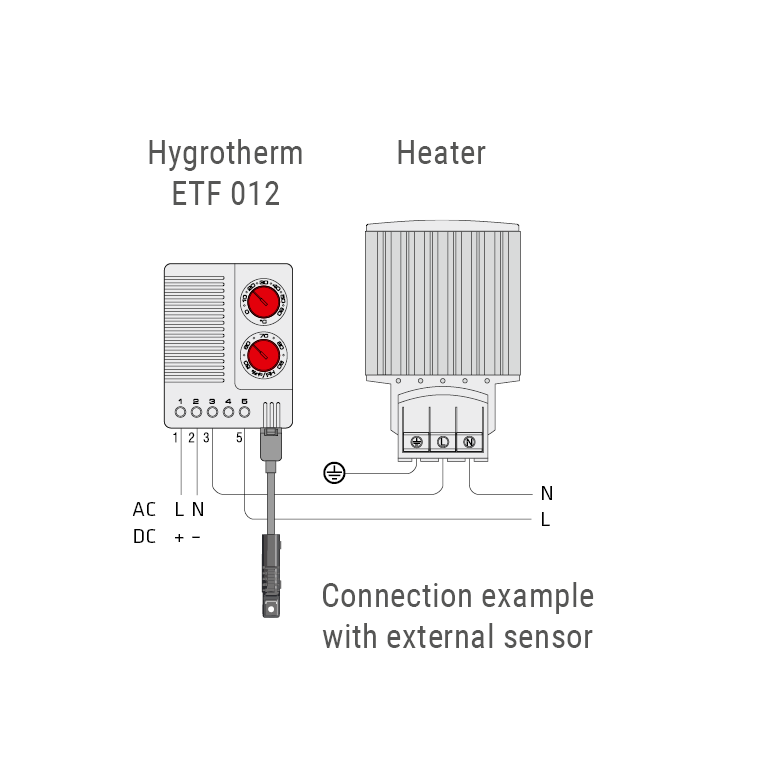

Elektroniczna higroterma jednocześnie monitoruje temperaturę i wilgotność powietrza w obudowach i szafach elektrycznych. Kondensacji zapobiega przełączanie ogrzewania i wentylatorów w zależności od potrzeb. W wykonaniu z zewnętrznym czujnikiem, może on być umieszczony w dowolnym miejscu w obudowie elektrycznej, umożliwiając precyzyjny pomiar.

Regulowana temperatura i wilgotność powietrza
Szeroki zakres napięć
Wysoka zdolność łączeniowa
Temperatura pracy do -40 °C
Wizualny wyświetlacz stanu

Przegląd danych technicznych

typ urządzenia	Higrostat
Rodzaj styku	Przekaźnik
Stopień ochrony	IP20
Wskaźnik zasilania	LED
Obudowa	Tworzywo sztuczne zgodne z UL94 V-0, jasnoszary
Maksymalny prąd rozruchowy	30 A
Czas trwania prądu rozruchowego	10 s
Zużycie mocy	1 W
Zdolność łączeniowa	AC 240 V, 10 (1,6) A DC 30 W, DC 60 V, 0,6 A
Prąd łączeniowy obciążenie rezystancyjne	10 A
Napięcie maksymalne obciążenie rezystancyjne	240 VAC
Maksymalne prąd łączeniowy obciążenie 2 rezystancyjne	120 VAC
Prąd łączeniowy obciążenie indukcyjne	1,6 A
Napięcie maksymalne obciążenie indukcyjne	240 VAC
Maksymalne napięcie odniesienia 2	120 VAC
Prąd łączeniowy dc obciążenie indukcyjne	0,6 A
Napięcie maksymalne dc obciążenie rezystancyjne	60 VDC
Czas reakcji	5 s
Żywotność	VDE: >15000 cykli UL: >30000 cykli
setting_range_2	50 % WILGOTNOŚCI WZGLĘDNEJ - 90 % WILGOTNOŚCI WZGLĘDNEJ
Histereza przełączania	2 K
Tolerancja w punkcie przełączania	± 1 K
Histereza przełączania 2	4 % WILGOTNOŚCI WZGLĘDNEJ
Histereza przełączania 2 tolerancja	± 1 % WILGOTNOŚCI WZGLĘDNEJ
Temperatura pracy	-40 °C - 60 °C
Wilgotność pracy	≤90 % WILGOTNOŚCI WZGLĘDNEJ
Wilgotność przechowywania	≤90 % WILGOTNOŚCI WZGLĘDNEJ
Temperatura magazynowania	-40 °C - 60 °C
Moment dokręcania	0,5 Nmmax.

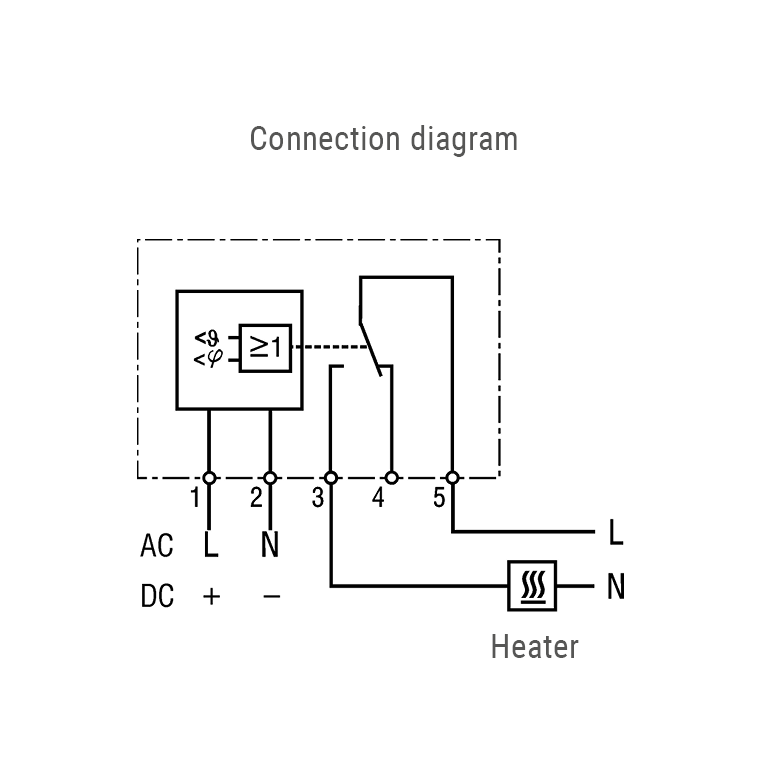

Podłączenie	Zacisk 5-biegunowy, moment dokręcenia maks. 0,5 Nm: Przewód wielodrutowy/żyłowy z izolowaną końcówką kablową 2,5 mm² (AWG 14)
Wykonanie	Przełącznik
Mocowanie	Klips na szynę DIN 35 mm, EN 60715
Wysokość	77 mm
Szerokość	60 mm
Głębokość	43 mm
Waga	200 g
Wskazówka	Przełączanie obciążenia rezystancyjnego (przełączanie obciążenia indukcyjnego). Izolowane końcówki kablowe muszą być używane przy podłączeniu z przewodami wielodrutowymi.

Warianty produktu

Numer artykułu	Zakres nastawy	Zewnętrzny czujnik	AC/DC	Napięcie zasilania	Tolerancja napięcia zasilania	Karta katalogowa
01230.0-00	0 °C - 60 °C		AC	100 V - 240 V	90 V - 265 V	ETF012-01230.0-00-Datasheet-PL.pdf
01230.9-00	32 °F - 140 °F		AC	100 V - 240 V	90 V - 265 V	ETF012-01230.9-00-Datasheet-PL.pdf
01231.0-01	0 °C - 60 °C	Zewnętrzny czujnik higrotermy z 2-metrowym kablem	AC	100 V - 240 V	90 V - 265 V	ETF012-01231.0-01-Datasheet-PL.pdf
01231.0-00	0 °C - 60 °C	Zewnętrzny czujnik higrotermy z 1 m kablem	AC	100 V - 240 V	90 V - 265 V	ETF012-01231.0-00-Datasheet-PL.pdf
01230.1-00	0 °C - 60 °C		DC	24 V - 48 V	20 V - 60 V	ETF012-01230.1-00-Datasheet-PL.pdf
01231.9-01	32 °F - 140 °F	Zewnętrzny czujnik higrotermy z 2-metrowym kablem	AC	100 V - 240 V	90 V - 265 V	ETF012-01231.9-01-Datasheet-PL.pdf
01231.9-00	32 °F - 140 °F	Zewnętrzny czujnik higrotermy z 1 m kablem	AC	100 V - 240 V	90 V - 265 V	ETF012-01231.9-00-Datasheet-PL.pdf
01231.1-00	0 °C - 60 °C	Zewnętrzny czujnik higrotermy z 1 m kablem	DC	24 V - 48 V	20 V - 60 V	ETF012-01231.1-00-Datasheet-PL.pdf
01231.1-01	0 °C - 60 °C	Zewnętrzny czujnik higrotermy z 2-metrowym kablem	DC	24 V - 48 V	20 V - 60 V	ETF012-01231.1-01-Datasheet-PL.pdf
