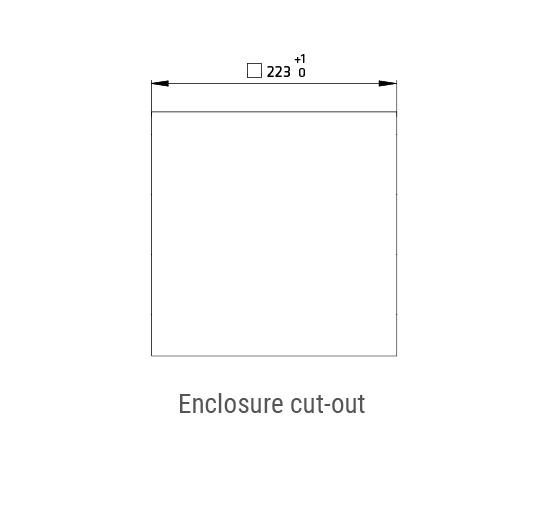

FPI018-FPO018-4-drawing-enclosure-cutout

Ventilatore con filtro Plus - dimensione 4 (223 X 223 mm)

FPO 018

Ventilatore con filtro FPO misura 4 (223 x 223 mm) per il condizionamento di quadri elettrici e alloggiamenti. Configurazione: FPO - direzione del flusso d'aria "out" (Versione: aspirazione). Ventilatore con filtro ottimizzato per quadri elettrici: il Filterfan Plus aspira il riscaldamento dal quadro elettrico verso l'esterno. L'aria esterna più fredda entra nel quadro elettrico attraverso il filtro di aspirazione. Il flusso d'aria protegge i componenti elettrici.

  • Ventilatore con filtro dotato di alette di chiusura automatica come uscita dell'aria
  • Necessità di un solo panno filtro (sul filtro di aspirazione)
  • Facile montaggio grazie al telaio di montaggio con serrature a rotazione
  • Efficace circolazione dell'aria
  • Accessori: cuffia di protezione contro l'acqua per aumentare il tipo di protezione a IP56
CEUKCAEACULVDEUV

Panoramica dati tecnici

Tipo di dispositivoVentilatore con filtro (AC)
Classe di protezioneI
Tipo di protezioneIP54
Materiale della cuffiaPlastica secondo UL94 V-0, grigio chiaro
Materiale del filtroFibra di plastica a struttura progressiva
Panno filtroAlette
AlloggiamentoPlastica secondo UL94 V-0, grigio chiaro
AC/DCAC
Ventilatore assialeVentola in alluminio, rotore in metallo
Durata di vita>56000 h
Temperatura di funzionamento-25 °C - 65 °C
Umidità di esercizio≤90 % RH
Umidità di stoccaggio≤90 % RH
Temperatura di stoccaggio-40 °C - 70 °C
Coppia0,8 Nm max.
ConnessionePolo a 3 poli 2,5 mm²
Telaio di montaggioCon 4 chiusure rotanti integrate per il bloccaggio
Altezza257 mm
Larghezza257 mm
Profondità171 mm
Profondità di installazione147 mm
Peso2400 g
Apertura di montaggio223 x 223 mm
Codice articolo accessori 108636.0-00
Codice articolo accessori 211883.0-30
Codice articolo accessori 308673.0-00
Accessorio 1Panno filtro di ricambio FM 086
Accessorio 2Filtro in uscita FP0 118 con panno filtro G3
Accessorio 3Cofano di protezione del getto d'acqua FFH 086
NotaSchema di foratura per il fissaggio a vite contrassegnato sul telaio di montaggio.
Tipo di protezione ULNEMA Type 12

Varianti prodotto

Numero articoloTensione di esercizioFrequenzaPotenza assorbitaFiltro di uscita aria di raffreddamentoPortata del flusso d'aria di raffreddamentoLivello medio di pressione sonora emessaInterazioni
01883.0-00230 V50 Hz64 W281 m³/h536 m³/h65 dB(A)
01883.9-00115 V60 Hz81 W310 m³/h581 m³/h68 dB(A)
