Schaltschrankheizung mit Profil: Die Loop-Serie
STEGO ist - im Wortsinn - ein profilierter Anbieter von Schaltschrankheizungen. Mit den neuen kompakten PTC-Schaltschrankheizungen der Loop-Serie halten wir an bewährten Tugenden und Konzepten fest, ändern jedoch ein wesentliches Element, den Heizkörper. Loop nennt STEGO den auffällig geformten Heizkörper. Das Design wurde mit Bedacht gewählt und eröffnet Anwendern eine Reihe von Vorteilen über die gewohnte Performance unserer Schaltschrankheizungen hinaus.
Wärmeverteilung Loop-Heizkörperprofil
IHRE VORTEILE IM ÜBERBLICK
Heizkörper im Loop Design
Schock- und vibrationssicher
Besser Heizen mit Loop
Praxisnah und anwenderfreundlich
Approbationen, Konformität, Nachhaltigkeit
HEIZKÖRPER IM LOOP DESIGN
Schaltschrankheizungen sind notwendige, wenn auch auf den ersten Blick banal erscheinende elektrotechnische Komponenten. Sie verhindern die Entstehung von Kondensat, indem sie Temperaturfluktuationen in Schaltschränken, Gehäusen und technischen Einbauräumen entgegenwirken. Das typische Standard-Design einer Schaltschrankheizung ist praktisch, rechteckig und gut. Ein erfolgreicher Vertreter in diesem Geiste ist die Heizung HG 140.
Muss der Heizkörper-Querschnitt zwangsläufig rechteckig oder quadratisch sein?
Wir meinen nein! Die STEGO Konstrukteure haben mit dem Loop-Profil-Heizkörper eine anspruchsvolle Alternative gefunden.
Warum Loop und was bringt dieses Design konkret?
Kurz und knapp: Verspannen statt Verpressen. Das Loop-Profil ermöglicht eine genial einfach zu montierende und haltbare Verbindung von Heizkörper und Heizelement. Klassisch wird die Verbindung dieser beiden Baugruppen im Wege einer Verpressung bewerkstelligt. Das Verfahren ist gut und findet zu Recht Anwendung. Doch es geht besser: mit dem Loop!
Das loop-förmige Aluminium-Strangprofil ermöglicht durch seine ihm innewohnende Federwirkung eine feste Verbindung. Hier wird die Elastizität des Aluminiums in Kombination mit der gerundeten Geometrie genutzt. Das Profil wird bei der Montage unter eine definierte Vorspannung gesetzt und öffnet sich. In dieser Montageposition wird das Heizelement eingefügt. Dieses ist ein wenig voluminöser als der Montagespalt. Beim Entlasten federt das Profil zurück und legt sich „bombensicher“ um das Heizelement.

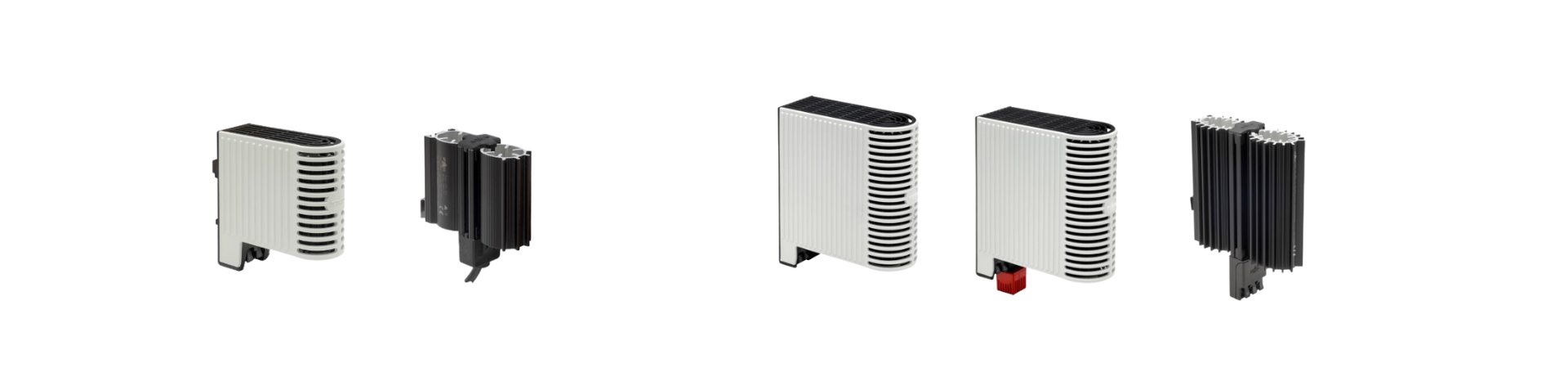

Das Sortiment im Überblick
Heizungen mit dem neuen Loop-Profil. Per Klick gelangen Sie direkt zur jeweiligen Serie. Beachten Sie auch die praktische Möglichkeit zum CAD-Daten-Download in den Geräteübersichtstabellen.
Geräteserien mit dem kleinen Loop-Profil, Leistung von 10 W bis 50 W:
o LTS 064
o LPS 164
Geräteserien mit dem großen Loop-Profil, Leistung von 50 W bis 150 W:
o LT 065
o LTF 065
o LP 165
SCHOCK UND VIBRATIONSSICHER
Loop-Heizungen in touch-safe Ausführung sind schock- und vibrationssicher nach „Bahn-Norm“. Der VDE bescheinigt den Loop Schaltschrankheizungen der Serien LT 065, LTF 065 und LTS 064 Schock- und Vibrationssicherheit nach den Normen DIN EN 60068-2-27:2010-02 und DIN EN 60068-2-64:2009-04 in Bezug auf die Norm DIN EN IEC 61373:2011-04, kat. 1 B. Alle Heizungen der Loop Serie in berührsicherer Ausführung (touch-safe) haben diese Prüfungen erfolgreich bestanden.Wer Bahn kann, kann auch Vibration
Ein Novum für eine kompakte PTC-Heizung. Damit eröffnen sich, neben der offensichtlichen Eignung für die Anwendung in Bahnen (Züge, Triebwagen, Wagons) und deren Umfeld (Schaltschränke, Gehäuse und Einbauräume im Bereich Stellapparaturen und Gleisanlagen), weitere Verwendungen in vibrations-beaufschlagten Applikationen, z.B.:- sonstige mobile Anwendungen zu Lande
- Windkraft und deren Energiespeicher-Umfeld
- Maschinen und Anlagen in der verarbeitenden Industrie
Loop-Heizungen können somit die üblichen recht voluminösen vibrationssicheren Heizungen ersetzen und eine elegante Alternative sein bei knappen Platzverhältnissen und dennoch starken Vibrationen dauerhaft standhalten und die benötigte Heizleistung zuverlässig bereitstellen.
BESSER HEIZEN MIT LOOP
Die STEGO Thermal Management Experten nutzen die Vorteile der elastischen und gleichzeitig festen Verbindung des Loop-Profils, um die ureigenste Aufgabe unserer Schaltschrankheizungen zu verbessern: das Heizen. Denn unsere Kunden sind Experten, die ein unter allen Umständen funktionierendes, sicheres Thermal Management benötigen. Im Pflichtenheft der Loop-Heizgeräte ganz oben standen hierbei:- Stärkere und kompaktere Verbindung von Heizelement und Heizkörper
- Erhöhte Festigkeit gegen Thermozyklen
- Geringere Stirnfläche für mehr Raumökonomie in der Applikation
- Optimiertes Verhältnis von Wärmeleistung zu Gerätevolumen
- Praxisgerechte Dimensionierung der Heizleistungen
Heizelement fest im Griff
Das Loop Profil ist aufwendig anhand von Simulationsergebnissen entwickelt, deren Ziel es ist, den Kamineffekt zu verbessern und somit die Heizleistungsausbringung zu maximieren. Die besonders formschlüssige, feste und dennoch federnde Verbindung durch den Loop sorgt dafür, dass Heizelement und Heizkörper eine Einheit bilden. Dies verbessert den Wärmetransfer nachhaltig. Zusätzlich hilft eine neue Isolierfolie mit besonders guten thermischen Eigenschaften die Wärmeausbringung an die Umgebung zu optimieren.
Stichwort – Festigkeit gegenüber Temperaturzyklen: Der Loop punktet auch hier und verkraftet die Lastwechsel der alternierenden Temperaturänderungen klagloser als seine klassisch verpressten Pendants. Denn die elastische Fügetechnik der neuen Heizkörper sorgt für die Abwesenheit potenziell die Struktur schwächender Micro-Verformungen.
Die mit der Loop-Einführung einhergehende Automatisierung der Fertigung der PTC-Heizelemente sorgt für zusätzliche Anwendungssicherheit. Verunreinigungen der PTCs sind durch verbesserte Prozesssicherheit ausgeschlossen. Dies minimiert potenzielle Fehlerquellen und sorgt für höchste Qualität.
Praxisorientierte Raumökonomie und Heizleistung
Einer der konzeptionellen Eckpfeiler der Loop Neuentwicklung ist die praxisorientierte Dimensionierung hinsichtlich des Geräte-Volumens im Verhältnis zur Heizleistung. Konsequent wurde das Ziel verfolgt gegenüber den klassisch verpressten Heizungen aus dem eigenen Sortiment Vorteile zu erzielen. So konnte die Gerätebreite um bis zu 40% reduziert werden, um wertvollen Platz auf der DIN-Schiene zu sparen. Grundsätzlich weisen die Heizungen etwas mehr Tiefe auf und ragen somit mehr in den Raum und können so auch Platz in der Höhe einsparen. Die abgedeckten Heizleistungen erstrecken sich nun von 10 W bis 150 W und decken die geänderten Anforderungen der Anwender im Thermal Management präzise ab.PRAXISNAH UND ANWENDERFREUNDLICH
50% schneller montieren mit Druckklemmen
Die Loop Heizungen wurden mit Fokus auf Benutzerfreundlichkeit und praxisnahes Handling konzipiert. Für die unkomplizierte elektrische Kontaktierung weisen die Montage-Ports der Geräte Steck-Druckklemmen auf. Es ist so möglich – lediglich durch Einschieben – Litzendraht (mit Aderendhülse) sowie Starrdraht schnell zu montieren. Die Ersparnis an Arbeitszeit gegenüber traditionellen Schraubklemmen beträgt satte 50%.
Touch-safe: Eine Frage der Philosophie
Berührsichere Ausführungen der STEGO Schaltschrankheizungen sind schon immer Bestandteil unserer Thermal Management Lösungen. Die sogenannten touch-safe Ausführungen schützen das Personal bei Inbetriebnahme und Wartung von Schaltschränken sicher vor potenziellen Verbrennungen an Heizkörpern. Die Schutzummantelung aus Kunststoff sorgt dafür, dass STEGO Heizungen an ihren Seitenflächen nicht wärmer als 80° C werden und somit für den Anwender berührsicher sind. Darüber hinaus gewährleistet der Berührschutz die Eigenschaft schutzisoliert (IP20 / II). Ein wertvolles Plus in Sachen Arbeitssicherheit, welche STEGO als Pionier der Schaltschrankheizung aktiv fördert.Selbstverständlich sind Loop-Heizungen auch in Versionen ohne touch-safe Ummantelung mit Schutzleiter (Schutzklasse I) verfügbar. Vorteil der „puristischen“ Ausführungen: Der Anwender sieht den Loop-Heizkörper in seiner ganzen technischen Finesse und der Luftstrom wird ungehindert abgegeben.
Eine integrierte Lösung
Praktisch und typisch für STEGO Schaltschrankheizungen ist die Weitbereichsspannungs-Fähigkeit, die eine Anschluss an Spannungen von AC/DC 120 bis 240 V erlaubt und somit für eine breitgefächertes Einsatzfeld sorgt und das Vorhalten unterschiedlicher Heizungs-Typen beim Schaltschrankbauer reduziert. Die in PTC-Kaltleitertechnik umgesetzten Heizungen sind von Hause aus temperaturbegrenzend, eine Temperatursicherung ist somit überflüssig.
Optionale Ausführungen mit integriertem Fix-Thermostat helfen die Komplexität im Schaltschrank zu reduzieren und sparen den Aufwand einen zusätzlichen Thermostat zu spezifizieren und zu verkabeln. Auf Anfrage sind kundenindividuelle Produktvarianten mit angepassten Spannungen und Abschalt-/Einschalttemperaturen erhältlich.
APPROBATIONEN, KONFORMITÄT, NACHHALTIGKEIT
Dafür sind STEGO Produkte bekannt: Zertifizierte Sicherheit für unsere Anwender durch umfangreiche Approbationen und internationale Konformitätskennzeichnungen. Dies gilt auch für die neuen Heizungen der Loop-Serien. Approbationen namhafter, akkreditierter Prüfinstitute, wie VDE und UL, belegen dies. Der Ausweis der Konformität der gängigen nationalen und supranationalen Prüfzeichen, wie CE, UKCA und EAC, empfehlen die STEGO Produkte für den Einsatz in Auslandsmärkten nachdrücklich.
Die Verpflichtung gegenüber unserer Umwelt schlägt sich nieder in den Konformitäts-Ausweisen nach RohS. Dem europäischen Standard für die Begrenzung des Einsatzes gefährlicher Substanzen in elektrotechnischen und elektronischen Produkten. Auch in Sachen Nachhaltigkeit und Rezyklierbarkeit punktet das neue Profil. Denn es ermöglicht eine rückstandsfreie Demontage. So kann das wertvolle Aluminium des Heizkörpers sortenrein entnommen und recycelt werden.
