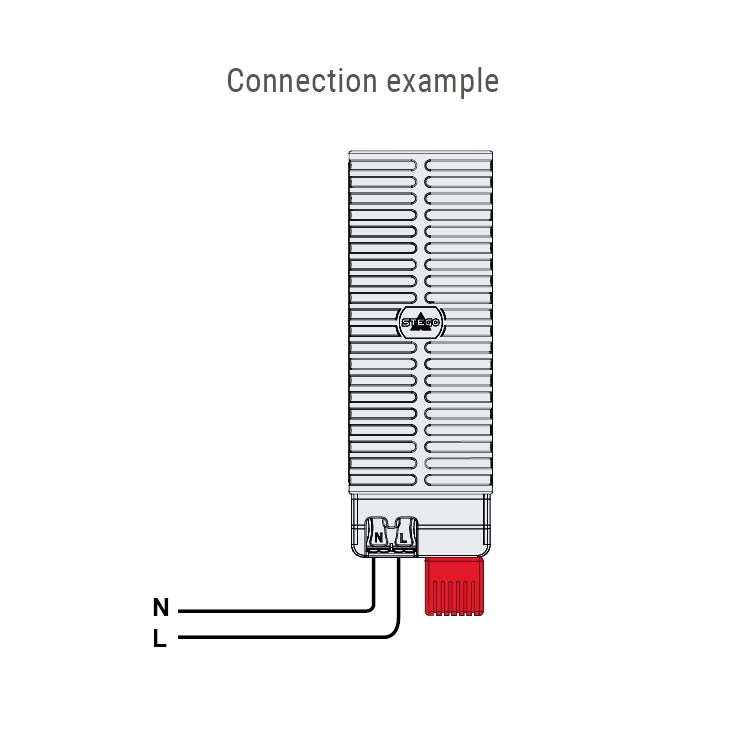

LTF065-enclosure-heater-connection-example

Schaltschrankheizung

LTF 065

Kompakte Loop-Heizung auf Basis von PTC-Heizelementen zur Beheizung von Gehäusen mit elektrischen oder elektronischen Einbauten. Mit der Beheizung kann sowohl Untertemperatur als auch Kondensation an Einbauten verhindert werden. Schnelle elektrische Kontaktierung durch Druckklemmen.

  • Schnellmontage durch Clipbefestigung und Druckklemme
  • Niedrige Oberflächentemperatur
  • Schutzisoliertes Kunststoffgehäuse
  • Weiter Spannungsbereich
  • Integrierter Fix-Thermostat
  • Heizkörper im Loop-Design für optimale Temperaturverteilung
  • Schock- und vibrationssicher
CEUKCAEACULVDE

Überblick Technische Daten

GerätetypKonvektions-Heizgeräte Integrierte Regelung Touchsafe
SchutzklasseII
SchutzartIP20
HeizelementKaltleiter (PTC)
GehäuseKunststoff nach UL94 V-0, schwarz und weiß
AC/DCAC
Betriebsspannung120 V - 240 V
Betriebsspannung Toleranz110 V - 265 V
Frequenz 50;60 Hz
Oberflächentemperatur< + 80 °C
Einsatztemperatur-45 °C - 70 °C
Einsatzfeuchtigkeit ≤90 % rF
Lagerfeuchtigkeit ≤90 % rF
Lagertemperatur-45 °C - 70 °C
AnschlussartAnschlussklemme
Anschluss2 x Druckklemmen für Litze 0,5 – 1,5 mm² (mit Aderendhülse) und Starrdraht 0,5 – 2,5 mm²
BefestigungClip für 35 mm DIN-Schiene
EinbaulageLuftstromrichtung vertikal / Anschluss unten
Breite 57 mm
Tiefe 140 mm
HinweisOberflächentemperatur nach VDE 0100, ausgenommen obere Gitterfläche Oberflächentemperatur nach VDE 0100, ausgenommen obere Gitterfläche. Heizleistung gemessen bei +20°C (+68°F) Umgebungstemperatur Ab-/ Einschalttemperatur Toleranz bei +5K.

Produktvarianten

Artikelnummermaximaler EinschaltstromEmpfohlene VorsicherungMinimale HeizleistungAbschalttemperaturEinschalttemperaturHöheGewichtAnfrageCADDatenblatt
06510.0-004 A 6 A50 W 15 °C 5 °C 124 mm 400 g
LTF065-06510.0-00-Datasheet-DE.pdf
06513.0-006 A 8 A100 W 15 °C 5 °C 184 mm 750 g
LTF065-06513.0-00-Datasheet-DE.pdf
06514.0-008 A 10 A150 W 15 °C 5 °C 184 mm 750 g
LTF065-06514.0-00-Datasheet-DE.pdf
06520.0-004 A 6 A50 W 25 °C 15 °C 124 mm 400 g
LTF065-06520.0-00-Datasheet-DE.pdf
06523.0-006 A 8 A100 W 25 °C 15 °C 184 mm 750 g
LTF065-06523.0-00-Datasheet-DE.pdf
06524.0-008 A 10 A150 W 25 °C 15 °C 184 mm 750 g
LTF065-06524.0-00-Datasheet-DE.pdf
