Ogrzewanie obudowy z nowym profilem - Seria LOOP

Zalety w skrócie

Korpus grzewczy w kształcie pętli
Odporność na wstrząsy i wibracje
Lepsze ogrzewanie dzięki Loop
Praktyczny i przyjazny dla użytkownika
Zatwierdzenia, zgodność, zrównoważony rozwój

Korpus grzewczy w konstrukcji LOOP

Grzałki do obudów są niezbędnymi, nawet jeśli na pierwszy rzut oka wydają się trywialnymi, komponentami elektrotechnicznymi. Zapobiegają tworzeniu się kondensatu poprzez przeciwdziałanie wahaniom temperatury w szafach sterowniczych, obudowach i przestrzeniach instalacji technicznych. Typowa, standardowa konstrukcja grzejnika szafy sterowniczej jest praktyczna i prostokątna. Udanym przedstawicielem w tym duchu jest grzejnik HG 140.

Czy przekrój korpusu grzewczego musi być koniecznie prostokątny lub kwadratowy?

Naszym zdaniem nie! Projektanci STEGO znaleźli doskonałą alternatywę w postaci korpusu grzewczego o profilu LOOP.

Dlaczego Loop i jakie są zalety tej konstrukcji?

W skrócie: naturalna sprężystość zamiast dociskania. Profil LOOP umożliwia genialnie proste i trwałe połączenie korpusu grzejnego i elementu grzewczego. Tradycyjnie połączenie tych dwóch zespołów uzyskuje się za pomocą prasowania. Proces ten jest zatwierdzony i słusznie stosowany. Istnieje jednak lepszy sposób: za pomocą LOOP!

Wytłaczany profil aluminiowy w kształcie pętli umożliwia trwałe połączenie dzięki naturalnemu efektowi sprężystości. Elastyczność aluminium jest tu wykorzystywana w połączeniu z zaokrągloną geometrią. Podczas procesu instalacji profil jest początkowo umieszczany z określonym naprężeniem, a następnie pozostawiony do rozszerzenia. Na tym etapie element grzejny jest umieszczany w wyznaczonym miejscu. Element grzejny ma nieco większy rozmiar w porównaniu do szczeliny w profilu. Po zwolnieniu naprężenia profil naturalnie odbija się i bezpiecznie otacza element grzejny.

OFERTA w skrócie

Grzałki z nowym profilem LOOP. Kliknij, aby przejść bezpośrednio do odpowiedniej serii. Zwróć również uwagę na praktyczną opcję pobierania danych CAD w tabelach przeglądu produktów.

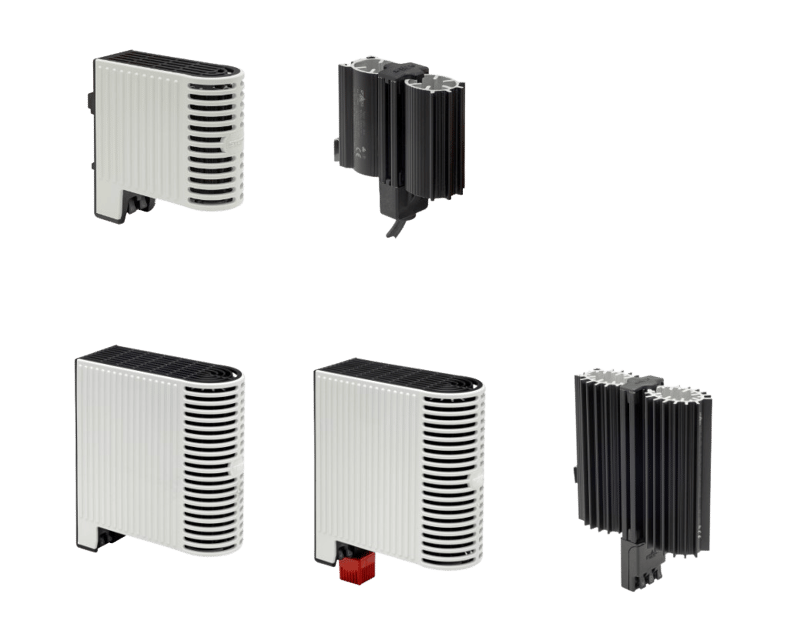

• Seria ogrzewaczy LOOP z małym profilem, moc wyjściowa od 10 W do 50 W:
  o    LTS 064
  o    LPS 164


• Seria ogrzewaczy LOOP z dużym profilem, moc wyjściowa od 50 W do 150 W:
  o    LT 065
  o    LTF 065
  o    LP 165

odporne na wstrząsy i wibracje

Bezpieczne w dotyku grzejniki LOOP są zaprojektowane tak, aby były odporne na wstrząsy i wibracje, spełniając normy wymagane w zastosowaniach kolejowych. VDE, uznana instytucja testująca, certyfikowała odporność na wstrząsy i wibracje grzejników z serii LT 065, LTF 065 i LTS 064. Certyfikaty te są zgodne z normami DIN EN 60068-2-27:2010-02 i DIN EN 60068-2-64:2009-04, w odniesieniu do normy DIN EN IEC 61373:2011-04, kat. 1 B. Wszystkie grzejniki z powyższych serii LOOP pomyślnie przeszły te rygorystyczne testy.

Odporność na wibracje poza zastosowaniami kolejowymi

Zgodność z normami kolejowymi jest nowością w przypadku tak kompaktowych grzałek PTC. Oprócz oczywistej przydatności do stosowania w kolejnictwie (pociągi, zespoły trakcyjne, wagony) i ich otoczeniu (szafy sterownicze, obudowy i przestrzenie instalacyjne w obszarze urządzeń sterujących i systemów torowych), otwiera to dalsze zastosowania w aplikacjach narażonych na wibracje, np:

• Inne aplikacje mobilne na lądzie
• Energia wiatrowa i jej środowisko magazynowania energii
• Maszyny i urządzenia w przemyśle wytwórczym



Grzejniki LOOP mogą zatem zastąpić zwykłe, dość nieporęczne grzejniki antywibracyjne i stanowić praktyczną alternatywę tam, gdzie przestrzeń jest ograniczona, a jednocześnie mogą trwale wytrzymać silne wibracje i zapewnić wymaganą moc grzewczą.

LEPSZE OGRZEWANIE DZIĘKI PĘTLI

Eksperci STEGO Thermal Management wykorzystują zalety elastycznego, a jednocześnie mocnego połączenia profilu LOOP, aby usprawnić działanie naszych grzałek w obudowach elektrycznych: ogrzewanie. W końcu nasi klienci to eksperci, którzy wymagają niezawodnego zarządzania temperaturą, które działa w każdych warunkach. W pierwszej kolejności, w specyfikacji grzałek LOOP zostały wymienione:

• Mocniejsze i bardziej kompaktowe połączenie elementu grzejnego i korpusu grzewczego
• Zwiększona odporność na cykle termiczne
• Mniejsza szerokość zapewniająca większą oszczędność miejsca w aplikacji
• Zoptymalizowany stosunek mocy cieplnej do wielkości urządzenia
• Praktyczne wymiarowanie mocy grzewczej




Mocno osadzony element grzejny

Profil LOOPzostał starannie opracowany w oparciu o wyniki symulacji, których celem jest poprawa efektu kominowego, a tym samym maksymalizacja mocy cieplnej. Szczególnie korzystne dopasowanie, mocne, a jednocześnie elastyczne połączenie zapewniane przez LOOP gwarantuje, że element grzejny i korpus tworzą zwartą całość. Poprawia to w sposób zrównoważony transfer ciepła. Ponadto nowa folia izolacyjna o szczególnie dobrych właściwościach termicznych pomaga zoptymalizować oddawanie ciepła do otoczenia.

Słowo kluczowe - odporność na cykle temperaturowe: LOOP również tutaj punktuje i łatwiej radzi sobie ze zmianami obciążenia wynikającymi ze zmiennych temperatur niż jego klasycznie odpowiedniki. Dzieje się tak, ponieważ technologia elastycznego łączenia nowych grzałek w obudowach zapewnia brak mikro-odkształceń, które mogłyby potencjalnie osłabić strukturę.

Wprowadzenie technologii Loop idzie w parze z automatyzacją produkcji elementów grzejnych PTC, co skutkuje zwiększonym bezpieczeństwem aplikacji. Poprawiając niezawodność procesu, eliminuje ryzyko zanieczyszczenia elementu PTC. Minimalizuje to potencjalne błędy i gwarantuje najwyższy poziom zapewnienia jakości.

oszczędność miejsca i wydajność grzewcza

Oszczędność miejsca i wydajność grzewcza były kluczowymi czynnikami przy opracowywaniu nowej technologii LOOP. Celem było poprawienie zalet oferowanych przez tradycyjnie produkowane grzejniki z naszej oferty. W rezultacie szerokość urządzenia można zmniejszyć nawet o 40%, skutecznie oszczędzając cenne miejsce na szynie DIN. Jeśli chodzi o wymiary, grzałki mają nieco większą głębokość, co pozwala im sięgać dalej w głąb obudowy, a tym samym oszczędzać miejsce w pionie. Moc grzewcza wynosi teraz od 10 W do 150 W, precyzyjnie spełniając różne potrzeby użytkowników w zakresie zarządzania temperaturą.

PRAKTYCZNE I PRZYJAZNE DLA UŻYTKOWNIKA

50% szybsza instalacja dzięki PODWÓJNYM TERMINALOM SAMOZACISKOWYM

Konstrukcja nagrzewnic LOOP jest przyjazna dla użytkownika i praktyczna. Aby zapewnić łatwe podłączenie elektryczne, urządzenia są wyposażone w podwójne terminale zaciskowe. Ułatwia to szybką instalację zarówno przewodów linkowych (z tulejkami), jak i sztywnych. Pozwala to zaoszczędzić 50% czasu pracy, w porównaniu do tradycyjnych zacisków śrubowych.

Z myślą o wygodzie instalatora, terminale podłączeniowe zostały rozmieszczone w taki sposób, aby można ich było używać od przodu/od dołu. Taki układ umożliwia łatwe ręczne lub automatyczne podłączanie podczas instalacji. Dodatkowo w zestawie znajduje się wymagany zacisk do montażu grzejników na szynie DIN 35 mm.

Bezpieczny w dotyku: Kwestia filozofii

Bezpieczne w dotyku warianty grzałek do szaf sterowniczych STEGO zawsze stanowiły integralną część naszych rozwiązań do zarządzania temperaturą. Te bezpieczne w dotyku wersje ochronę personelu przed potencjalnymi oparzeniami podczas uruchamiania i konserwacji szaf sterowniczych. Ochronna obudowa z tworzywa sztucznego grzałki STEGO sprawia, że jej powierzchnie boczne nie przekraczają 80°C. Bezpieczeństwo w dotyku poświadczone jest klasą ochrony IP20/II. To zaangażowanie w bezpieczeństwo pracy jest istotną zaletą, którą STEGO aktywnie promuje jako lider w dziedzinie ogrzewania szaf sterowniczych.

Oczywiście grzałki LOOP są również dostępne w wersjach bez obudowy zabezpieczającej przed dotykiem, ale z uziemieniem ochronnym (klasa ochrony I). Zaletą tych "klasycznych" wersji jest to, że użytkownicy mogą zobaczyć korpus grzejny pętli w całej jego technicznej okazałości, a przepływ powietrza jest nieograniczony.

Zintegrowane rozwiązanie

Godną uwagi cechą grzałek STEGO do obudów jest ich praktyczna konstrukcja, a w szczególności szeroki zakres napięcia. Grzałki te można podłączyć do napięcia od 120 do 240 V AC/DC, co pozwala na szeroki zakres zastosowań. Eliminuje to potrzebę posiadania przez producentów obudów wielu typów grzałek, zmniejszając w ten sposób koszty. Grzałki wykorzystują technologię termistorową PTC, która z natury ogranicza temperaturę i eliminuje potrzebę stosowania bezpiecznika temperaturowego.

Dla dodatkowej wygody dostępne są opcjonalne wersje ze zintegrowanymi termostatami nastawionymi. Pomaga to uprościć konfigurację szafy sterowniczej, zmniejszając złożoność i eliminując potrzebę podłączenia dodatkowego termostatu. Ponadto firma STEGO oferuje niestandardowe warianty produktów z dostosowanymi napięciami i temperaturami wyłączania/włączania, spełniające określone wymagania i preferencje użytkowników.

ZATWIERDZENIA, ZGODNOŚĆ, ZRÓWNOWAŻONY ROZWÓJ

Produkty STEGO są znane z certyfikowanego bezpieczeństwa, popartego obszernymi atestami i międzynarodowymi oznaczeniami zgodności. To zobowiązanie dotyczy także nowych nagrzewnic z serii LOOP. Akredytowane instytuty badawcze, takie jak VDE i UL, udzieliły swoich aprobat, które stanowią dowód bezpieczeństwa i jakości naszych produktów. Posiadanie wspólnych krajowych i ponadnarodowych znaków testowych, takich jak CE, UKCA i EAC, dodatkowo zatwierdza produkty STEGO do użytku na rynkach międzynarodowych.

Nasze zaangażowanie w odpowiedzialność za środowisko znajduje odzwierciedlenie w certyfikatach zgodności RohS, które świadczą o zgodności z europejską normą dotyczącą ograniczenia stosowania substancji niebezpiecznych w produktach elektrycznych i elektronicznych. Nowe grzałki LOOP również wpisują się również w ideę zrównoważonego rozwoju i dają możliwość recyklingu. Demontaż bez pozostałości, umożliwia recykling cennego aluminium z korpusu grzejnego ogrzewacza.
