Schaltschrankheizung

HVI 030

Das platzsparende Heizgebläse ist für den sicheren Schutz vor Kondensation in Schaltschränken und Gehäusen konzipiert. Hohe Heizleistung bei kleiner Abmessung wird durch den Einsatz einer Hochleistungs-Heizpatrone erreicht. Die hier dargestellten Ausführungen des HVI 030 sind zur Lüfter-Selbstmontage konzipiert. Ein geeigneter Axiallüfter muss durch den Betreiber montiert werden. Hinweis: Die Heizung darf nicht ohne Lüfter betrieben werden.

Kompakte, flache Bauform
Temperaturwächter als Überhitzungs-Schutz
Lüfterlose Variante: für die Lüfter-Selbstmontage durch den Betreiber
Schneller elektrischer Anschluss mit Druckklemmen

Überblick Technische Daten

Gerätetyp	Heizgebläse
Temperaturüberwachung	Überhitzungsschutz bei Lüfterausfall mit automatischer Rückschaltung, zusätzlicher Schutz durch irreversible Sicherung
Schutzklasse	II
Schutzart	IP20
Heizelement	Hochleistungsheizpatrone
Gehäuse	Kunststoff nach UL94 V-0, schwarz
AC/DC	AC
Frequenz	50;60 Hz
Axiallüfter	zur Selbstmontage, nicht im Lieferumfang enthalten
Einsatztemperatur	-10 °C - 50 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 70 °C
Anschlussart	Anschlussklemme
Anschluss	2-polige Duo-Druckklemme für Starrdrahtleitung 2,5 mm², Litzenleitung mit Aderendhülse 1,5 mm²
Einbaulage	Luftstromrichtung vertikal / Anschluss unten

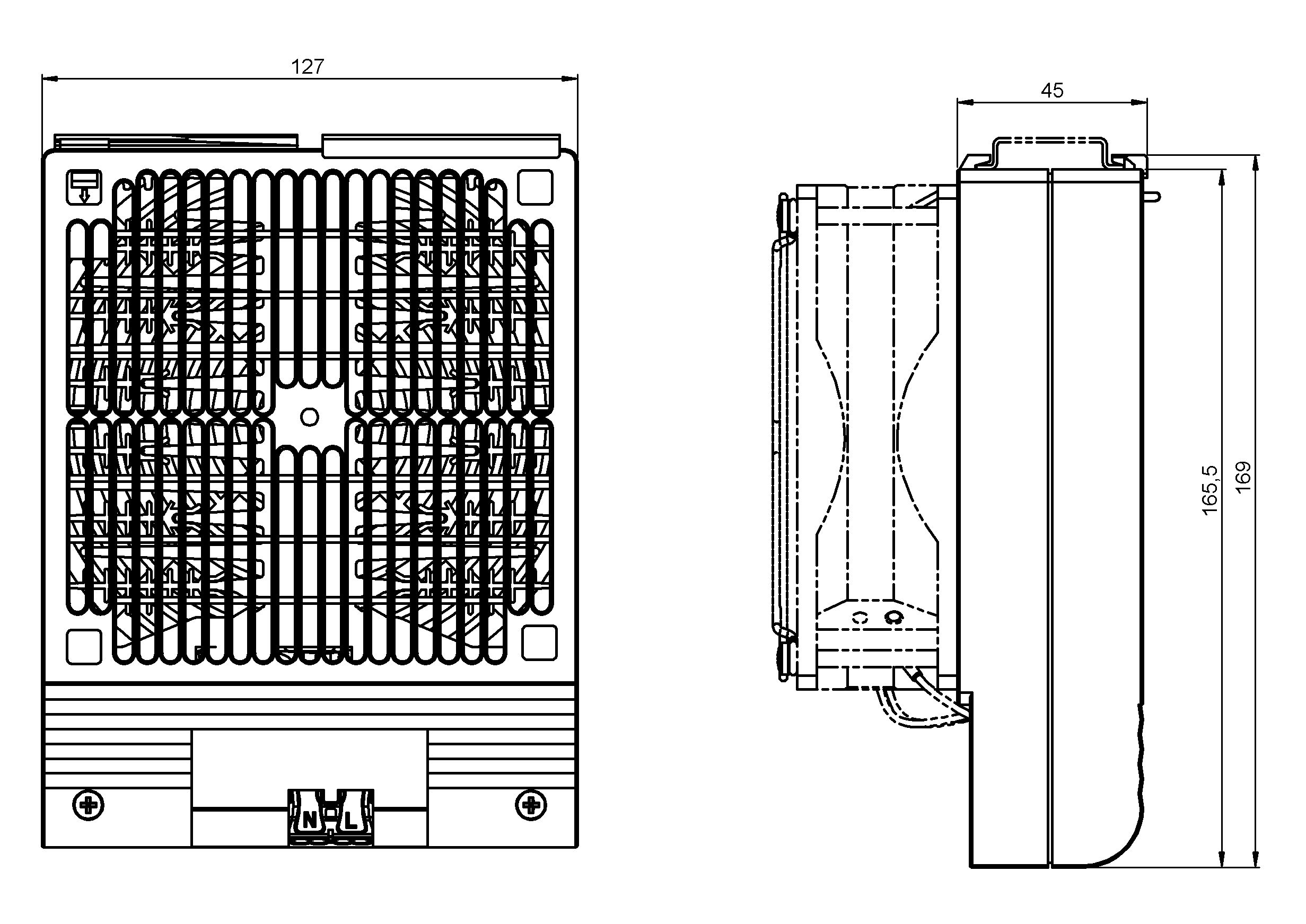

Höhe	45 mm
Breite	127 mm
Tiefe	169 mm
Gewicht	700 g
Hinweis	Andere Heizleistungen und Spannungen auf Anfrage Andere Heizleistungen und Spannungen auf Anfrage. Heizung darf nur in Verbindung mit Lüfter (min. 150 m³/h) betrieben werden. Es besteht Überhitzungsgefahr!

Produktvarianten

Artikelnummer	Minimale Betriebsspannung	Betriebsspannung Toleranz	Empfohlene Vorsicherung	Minimale Heizleistung	Befestigung	Datenblatt
03072.0-00	230 V	208 V - 253 V	6,3 A	700 W	Clip für 35 mm DIN-Schiene	HVI030-03072.0-00-Datasheet-DE.pdf

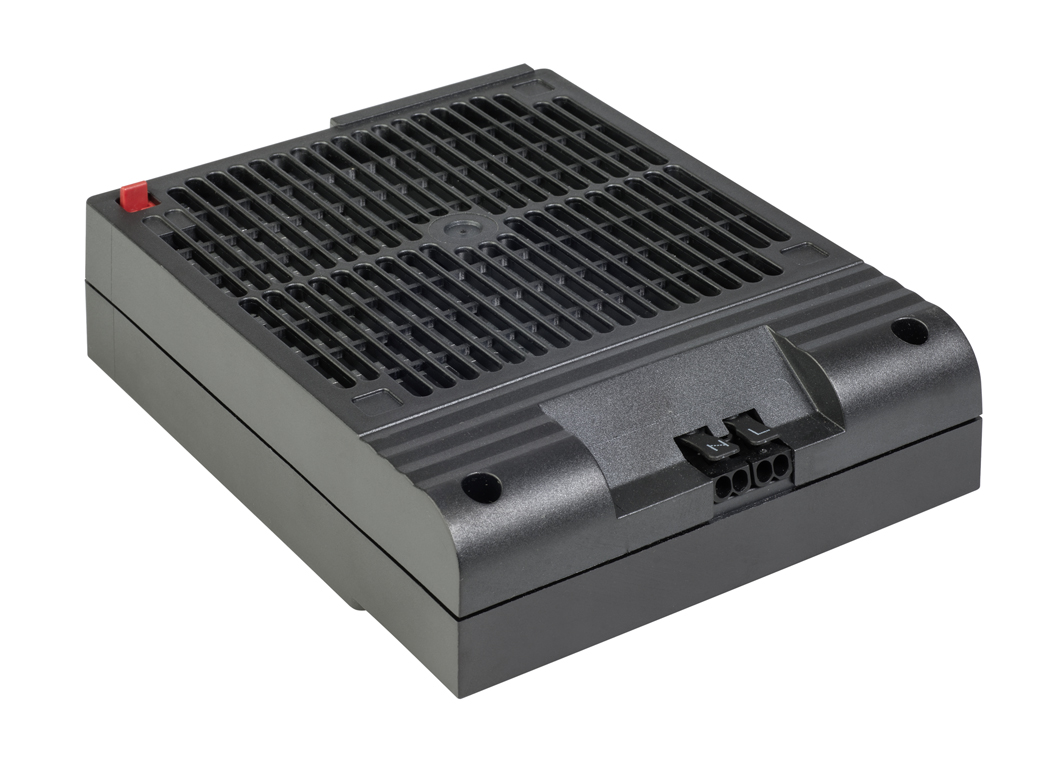

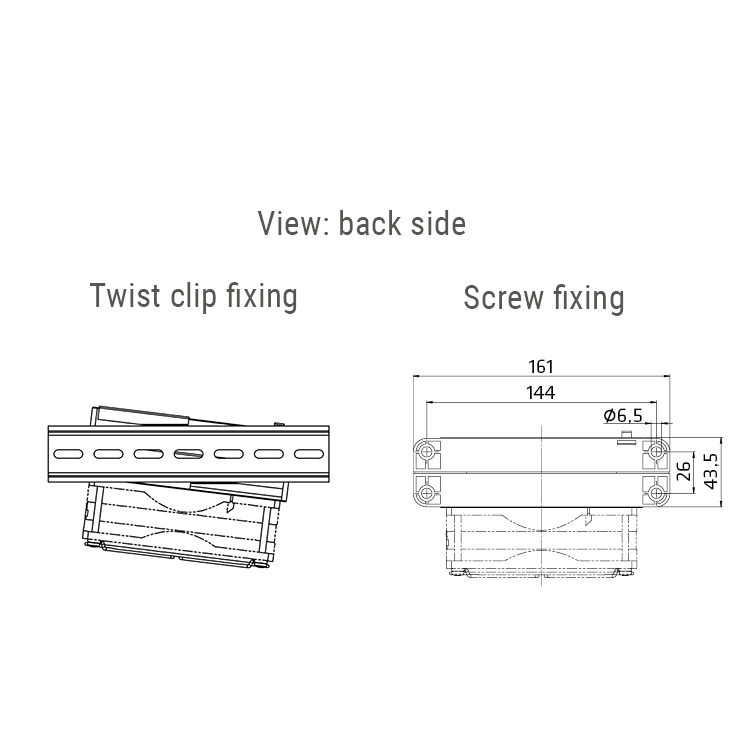

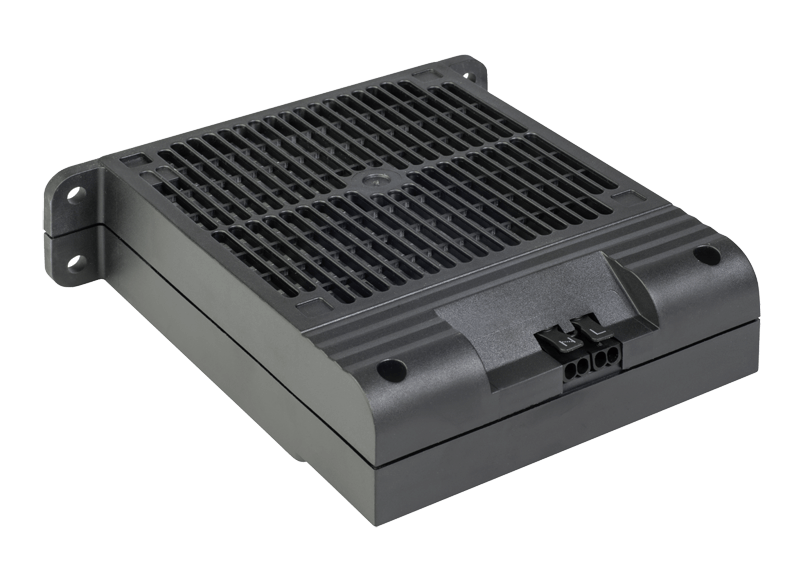

03072.0-01	230 V	208 V - 253 V	6,3 A	700 W	Schraubbefestigung	HVI030-03072.0-01-Datasheet-DE.pdf
03073.0-00	230 V	208 V - 253 V	4 A	600 W	Clip für 35 mm DIN-Schiene	HVI030-03073.0-00-Datasheet-DE.pdf
03073.0-01	230 V	208 V - 253 V	4 A	600 W	Schraubbefestigung	HVI030-03073.0-01-Datasheet-DE.pdf
03073.9-00	120 V	108 V - 132 V	8 A	600 W	Clip für 35 mm DIN-Schiene	HVI030-03073.9-00-Datasheet-DE.pdf
03074.0-00	230 V	208 V - 253 V	4 A	500 W	Clip für 35 mm DIN-Schiene	HVI030-03074.0-00-Datasheet-DE.pdf
