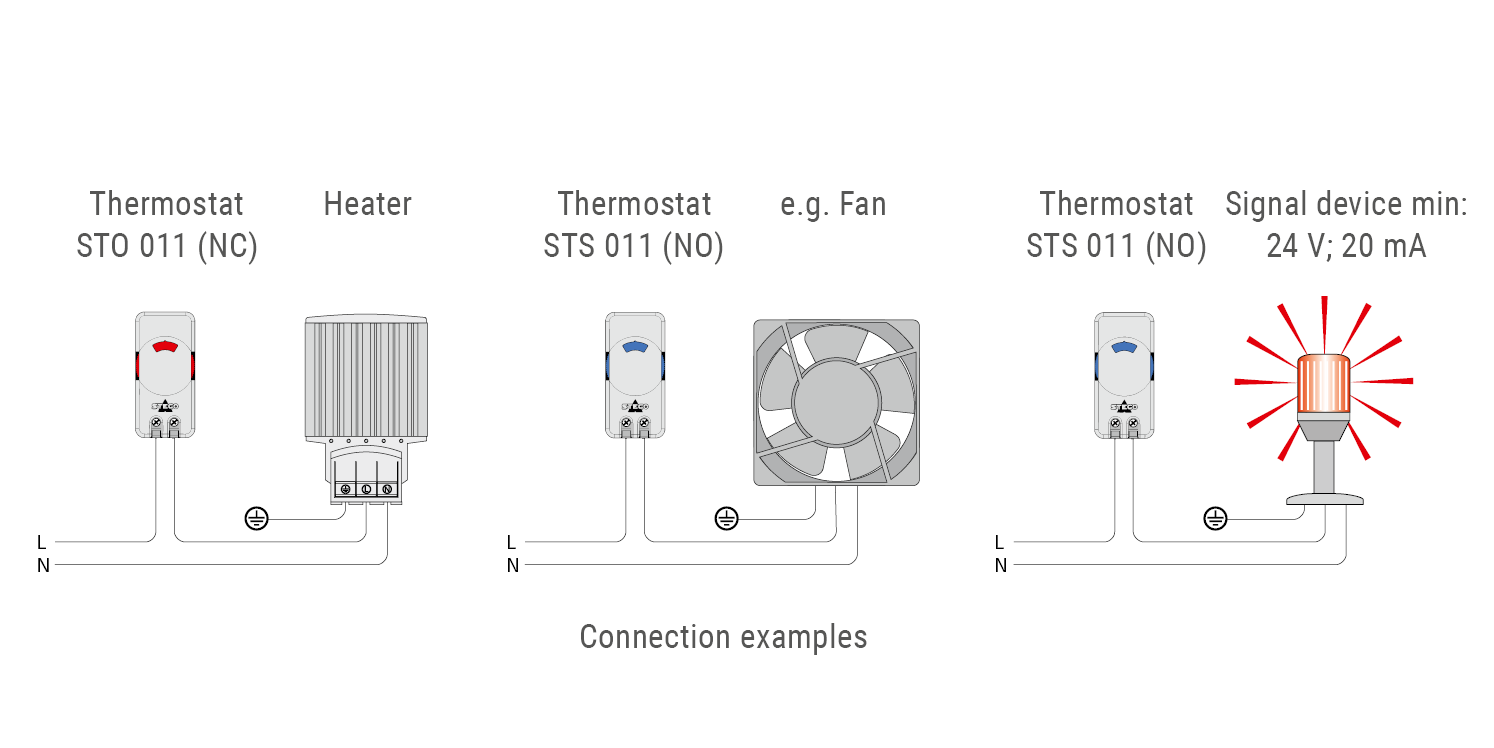

Termostat mechaniczny NO (normalnie otwarty) zamyka się, gdy temperatura wzrasta i jest używany do sterowania wentylatorami z filtrem, wymiennikami ciepła, jednostkami chłodzącymi lub do przełączania nadajników sygnału, gdy temperatura zostanie przekroczona. Termostat bimetaliczny ma małą histerezę.
| typ urządzenia | termostat |
| Rodzaj styku | Kontakt sprężynowy |
| Czujnik | Bimetal termiczny |
| Stopień ochrony | IP20 |
| Obudowa | Tworzywo sztuczne zgodne z UL94 V-0, jasnoszary |
| AC/DC | AC DC |
| Maximale Betriebsspannung Toleranz | AC 250 V (VDE), AC 120 V (UL) V |
| Maksymalny prąd rozruchowy | 16 A |
| Czas trwania prądu rozruchowego | 10 s |
| Zdolność łączeniowa | AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72 V: 30 W |
| Prąd łączeniowy obciążenie rezystancyjne | 10 A |
| Prąd łączeniowy 2 obciążenie rezystancyjne | 15 A |
| Napięcie maksymalne obciążenie rezystancyjne | 250 VAC |
| Maksymalne prąd łączeniowy obciążenie 2 rezystancyjne | 120 VAC |
| Prąd łączeniowy obciążenie indukcyjne | 2 A |
| Napięcie maksymalne obciążenie indukcyjne | 250 VAC |
| Maksymalne napięcie odniesienia 2 | 120 VAC |
| Prąd łączeniowy dc obciążenie indukcyjne | 1 A |
| Napięcie maksymalne dc obciążenie rezystancyjne | 30 VDC |
| Minimalna moc załączania | 0,48 W |
| Minimalne napięcie odniesienia | 24 V |
| Prąd przełączania | 20 mA |
| Żywotność | >100000 cykli |
| Histereza przełączania | 4 K |
| Tolerancja w punkcie przełączania | ± 3 K |
| Temperatura pracy | -45 °C - 80 °C |
| Wilgotność pracy | ≤90 % WILGOTNOŚCI WZGLĘDNEJ |
| Wilgotność przechowywania | ≤90 % WILGOTNOŚCI WZGLĘDNEJ |
| Temperatura magazynowania | -45 °C - 80 °C |
| Moment dokręcania | 0,5 Nmmax. |

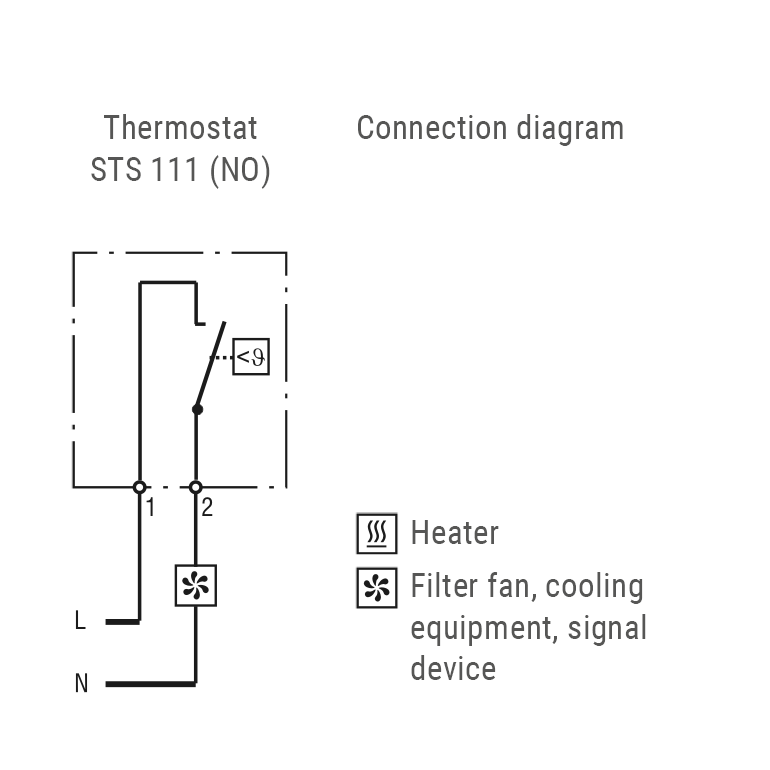

| Podłączenie | Zacisk wielobiegunowy, moment dokręcenia 0,5 Nm maks.: Kabel z pzewodami drutowymi 2,5 mm² (AWG 14) Przewód wielodrutowy 1,5 mm² (AWG 16) |
| Wykonanie | styk zamykający (NO) |
| Mocowanie | Klips na szynę DIN 35 mm, EN 60715 |

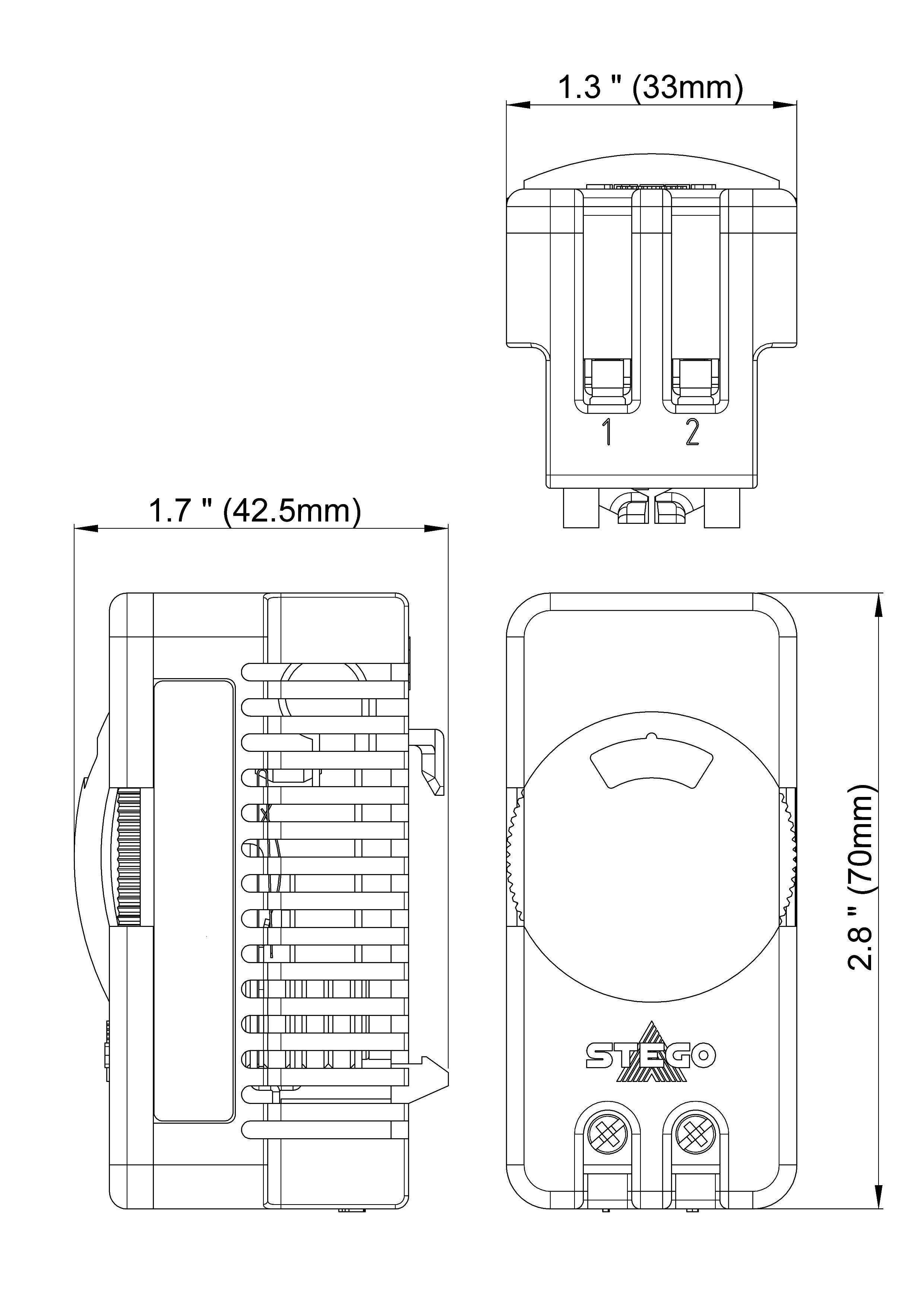

| Wysokość | 70 mm |
| Szerokość | 33 mm |
| Głębokość | 42 mm |
| Waga | 50 g |
| Wskazówka | Układ stykowy regulatora jest narażony na wpływ środowiska, które może zmienić opór stykowy. Może to prowadzić do spadku napięcia i/lub samonagrzewania się styków. Przełączanie obciążenia rezystancyjnego (przełączanie obciążenia indukcyjnego). Izolowane końcówki kablowe muszą być użyte przy podłączeniu z przewodami wielodrutowymi. |
