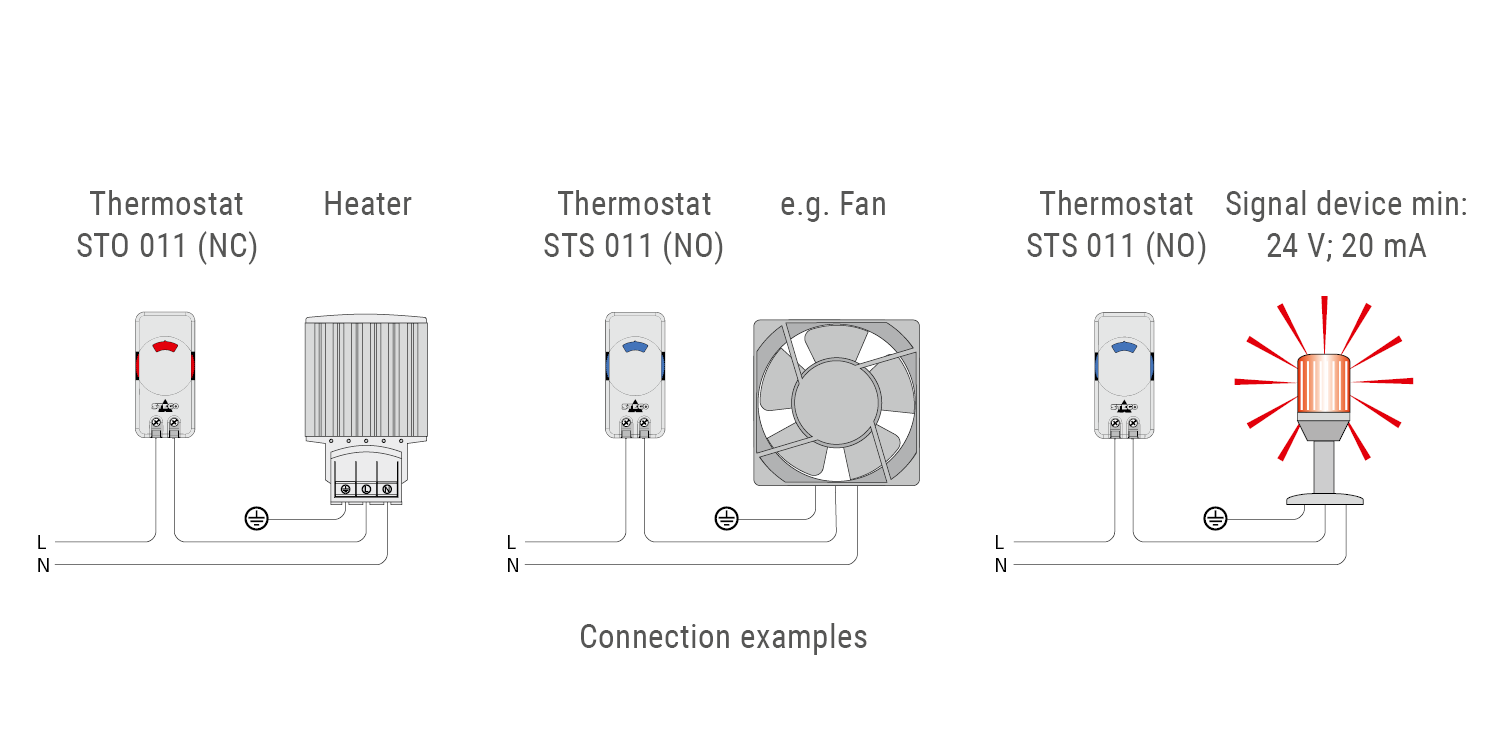

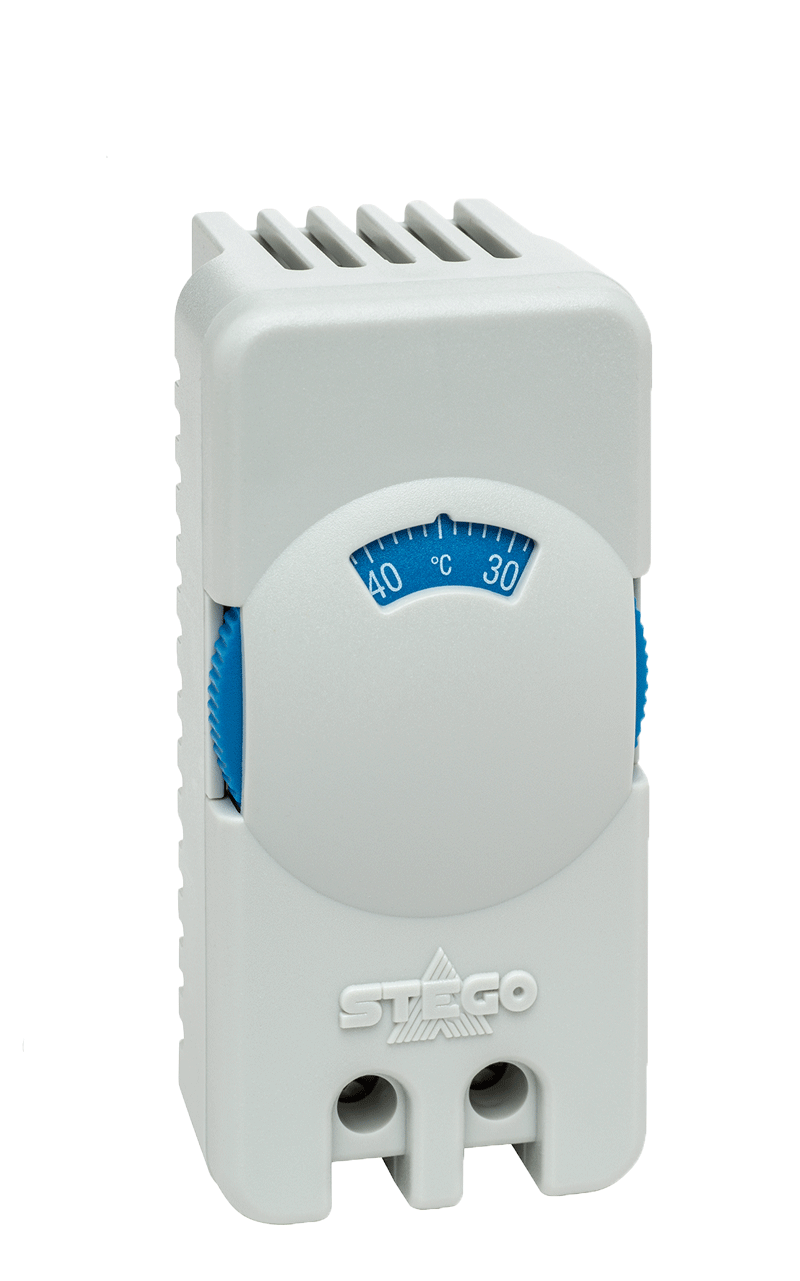

Das mechanische Thermostat NO (normally open) schließt bei steigender Temperatur und wird zur Regelung von Filterlüftern, Wärmetauschern, Kühlgeräten oder zum Schalten von Signalgebern bei Temperaturüberschreitung eingesetzt. Das Bimetall-Thermostat besitzt eine kleine Hysterese.
| Gerätetyp | Thermostate |
| Kontaktart | Sprungkontakt |
| Fühler | Thermobimetall |
| Schutzart | IP20 |
| Gehäuse | Kunststoff nach UL94 V-0, lichtgrau |
| AC/DC | AC DC |
| Maximale Betriebsspannung Toleranz | AC 250 V (VDE), AC 120 V (UL) V |
| maximaler Einschaltstrom | 16 A |
| Dauer Einschaltstrom | 10 s |
| Schaltleistung | AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72V: 30 W |
| Schaltstrom ohmsch | 10 A |
| Schaltstrom 2 ohmsch | 15 A |
| Maximale Bezugsspannung ohmsch | 250 VAC |
| Maximale Bezugsspannung 2 ohmsch | 120 VAC |
| Schaltstrom induktiv | 2 A |
| Maximale Bezugsspannung induktiv | 250 VAC |
| maximale Bezugsspannung 2 | 120 VAC |
| Schaltstrom DC ohmsch | 1 A |
| Maximale Bezugsspannung DC ohmsch | 30 VDC |
| Minimale Schaltleistung | 0,48 W |
| Minimale Bezugsspannung | 24 V |
| Schaltstrom | 20 mA |
| Lebensdauer | >100000 Zyklen |
| Schaltdifferenz | 4 K |
| Schaltdifferenz Toleranz | ± 3 K |
| Einsatztemperatur | -45 °C - 80 °C |
| Einsatzfeuchtigkeit | ≤90 % rF |
| Lagerfeuchtigkeit | ≤90 % rF |
| Lagertemperatur | -45 °C - 80 °C |
| Drehmoment | 0,5 Nmmax. |
| Anschluss | 2-polige Klemme, Anzugsmoment 0,5 Nm max.: Starrdrahtleitung 2,5 mm² (AWG 14) Litzenleitung 1,5 mm² (AWG 16) |

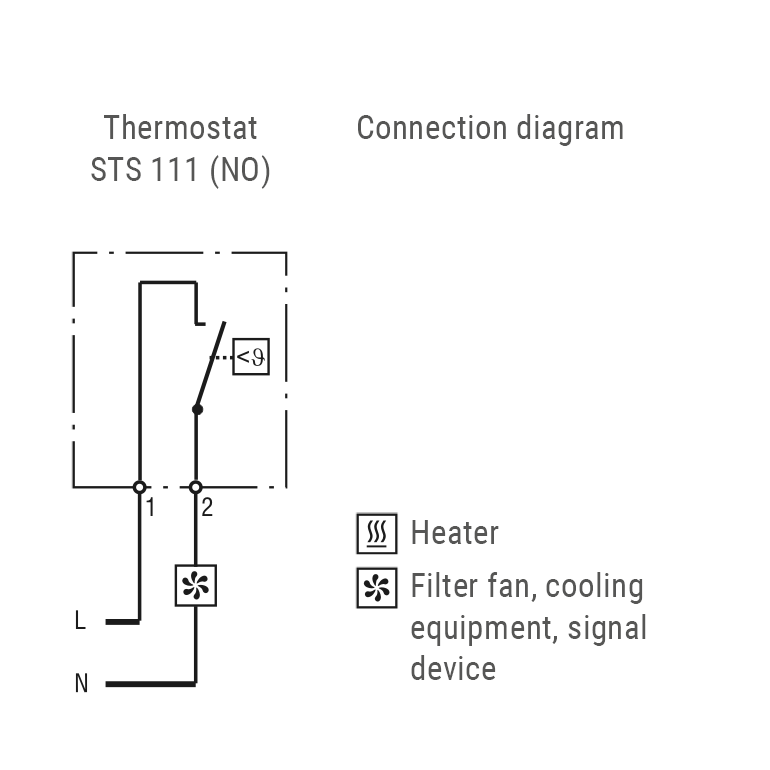

| Ausführung | Schließer (NO) |
| Befestigung | Clip für 35 mm DIN-Schiene, EN 60715 |

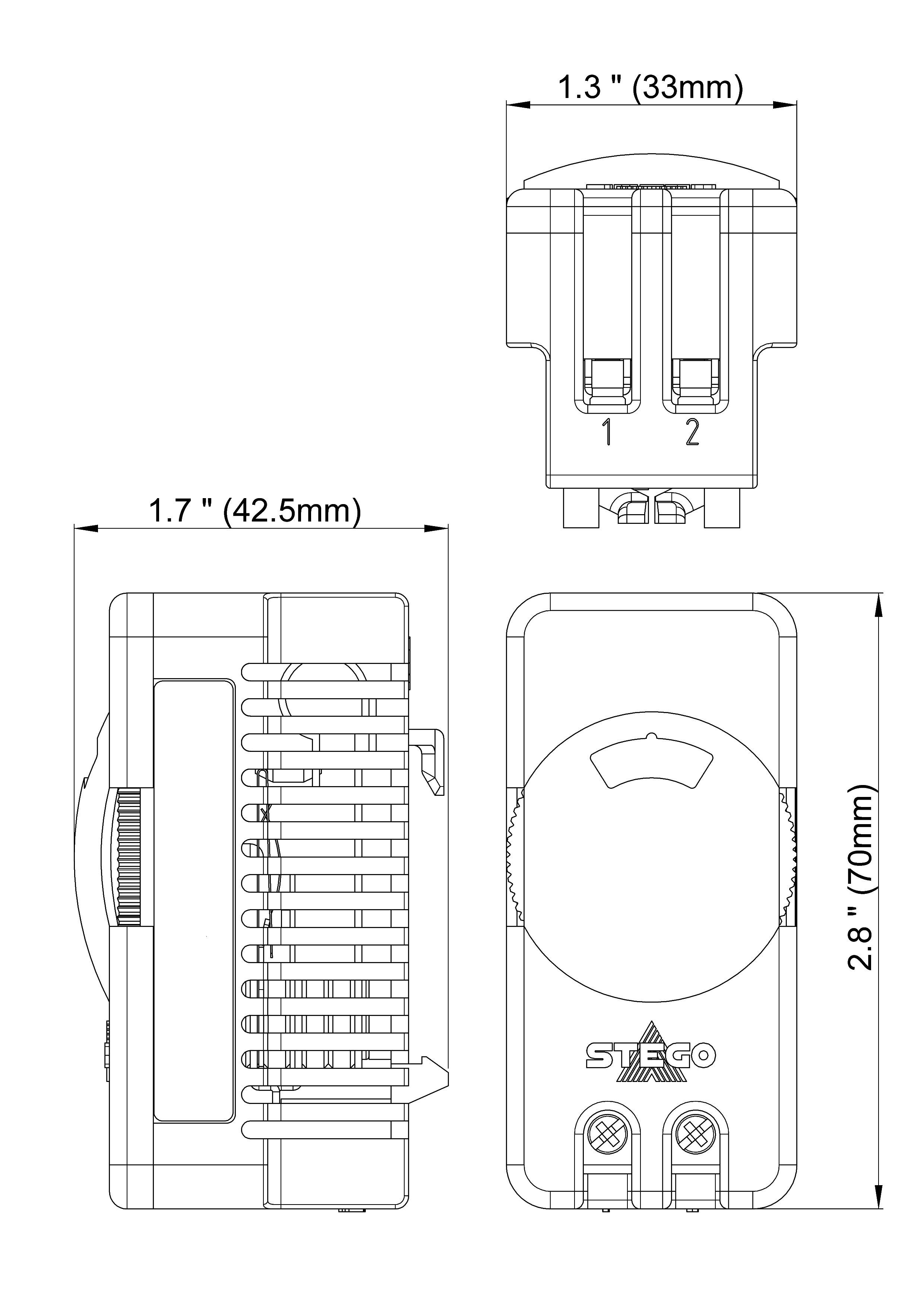

| Höhe | 70 mm |
| Breite | 33 mm |
| Tiefe | 42 mm |
| Gewicht | 50 g |
| Hinweis | Das Kontaktsystem des Reglers ist den Einflüssen der Umwelt ausgesetzt, dadurch kann sich der Kontaktwiderstand verändern. Dies kann zu einem Spannungsabfall und/oder Eigenwärmung der Kontakte führen. Schalten von ohmscher Last (Schalten von induktiver Last). Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden. |
