Igrostato elettronico

DCF 010

Igrostato elettronico con modulo di comando integrato per il controllo di dispositivi DC in alloggiamenti e quadri elettrici. Progettato come contatto di chiusura (NO), interviene su tutti i carichi più comuni nelle applicazioni in Quadro elettrico: Ventilatori, raffreddatori, dispositivi di segnalazione.

Modulo di comando interno con elevata potenza di commutazione DC
Umidità relativa regolabile
Funzione di comando secondaria: Temperatura fissa 5 °C
Isteresi di piccole dimensioni
Sensore esterno

Panoramica dati tecnici

Tipo di dispositivo	Igrostati Applicazioni in DC
Campo di regolazione	40 % RH - 90 % RH
Tipo di contatto	MOSFET
Tipo di protezione	IP20
Indicatore di funzionamento	LED
Sensore esterno	Linea elettrica da 2 m con connettore maschio a scatto
Alloggiamento	Plastica secondo UL94 V-0, grigio chiaro
AC/DC	DC
Tensione di esercizio	20 V - 56 V
Tolleranza della tensione di esercizio	18 V - 61 V
Corrente di spunto massima	24 A
Durata corrente di spunto	10 s
Potenza assorbita	1 W
Tensione di riferimento ohmica massima	20...56 VDC
Tempo di risposta	5 s
Durata di vita	>100000 cicli
Intervallo di impostazione 2 minimo	5 °C
Temperatura di accensione	5 °C
Isteresi	4 % RH
Tolleranza del differenziale di commutazione	± 1 % RH
Umidità di esercizio	≤90 % RH
Umidità di stoccaggio	≤90 % RH
Temperatura di stoccaggio	-40 °C - 80 °C
Connessione	Morsetto a 6 poli: Filo intrecciato 1,5 mm² (AWG 16) max. 2,5 mm² (AWG 12)
Versione	Contatto di chiusura (NO)
Montaggio	Clip per guida DIN da 35 mm, EN 60715

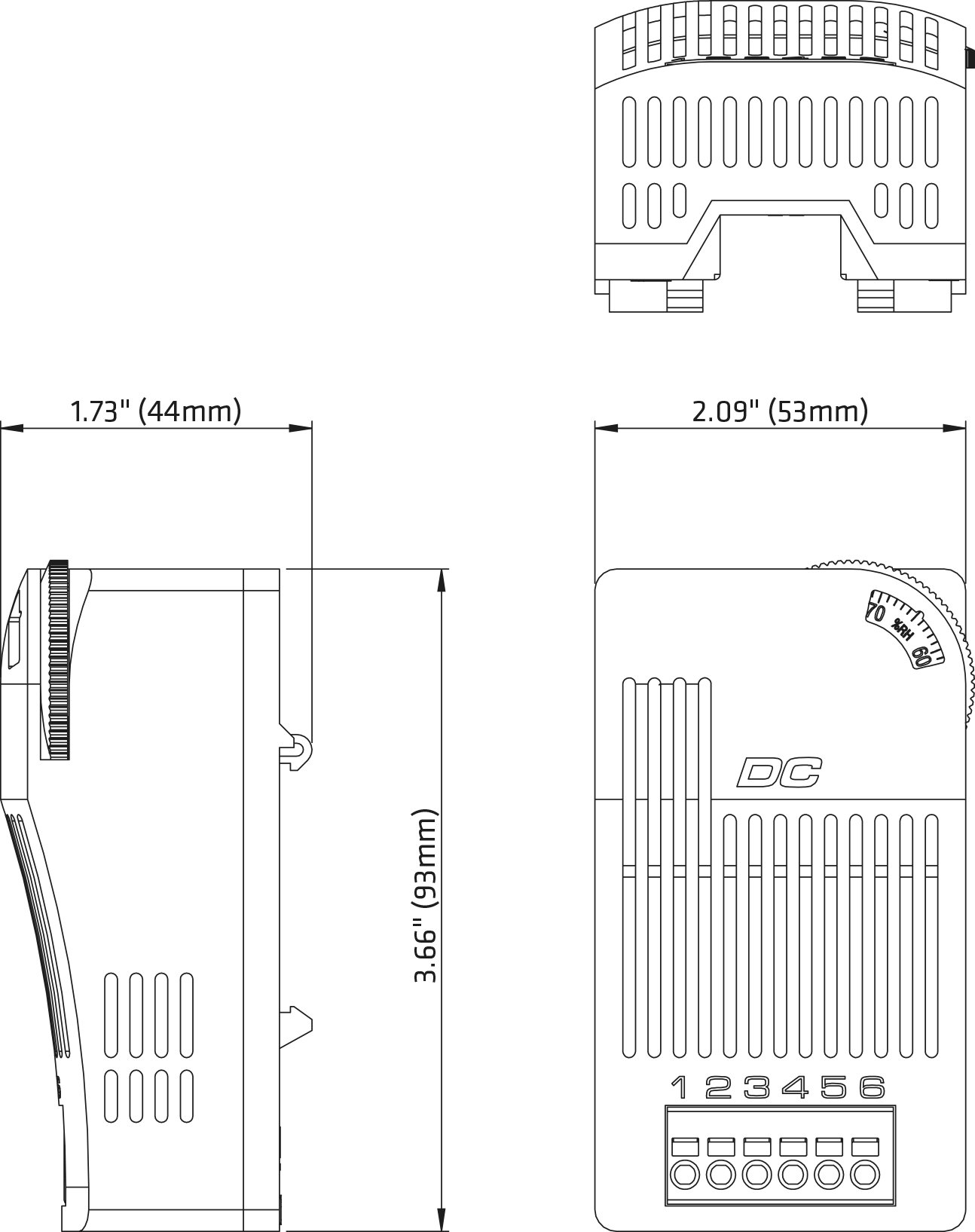

Altezza	93 mm
Larghezza	53 mm
Profondità	44 mm
Peso	120 g
Nota	Funzione di comando secondaria: le versioni con funzione di comando secondaria possono reagire anche alla temperatura, offrendo così un contatto ancora maggiore con l'elettronica. Tolleranza del differenziale di commutazione: 3K (+1K di tolleranza) a +25°C (+77°F), 50% rH. In caso di connessione con fili intrecciati, è necessario utilizzare i cavi con terminale.

Varianti prodotto

Numero articolo	Potenza di commutazione	Corrente di commutazione ohmica	Temperatura di funzionamento	Foglio tecnico
01012.0-20	15 A (DC)	15 A	-40 °C - 40 °C	DCF010-01012.0-20-Datasheet-IT.pdf
01012.0-21	13 A (DC)	13 A	-40 °C - 50 °C	DCF010-01012.0-21-Datasheet-IT.pdf
01012.0-22	11 A (DC)	11 A	-40 °C - 60 °C	DCF010-01012.0-22-Datasheet-IT.pdf
