Schaltschränke kühlen mit dem Plus an Luftleistung

Lesedauer: 5 Minuten

Erfahren Sie in diesem Beitrag alles über die innovative Kühllösung mit den Filterlüftern Plus für Ihre Schaltschränke: Bestehendes zu verbessern, ist der Ausgangspunkt jeder Optimierung. So oder so ähnlich dachten wohl unsere Ingenieure bei der Entwicklung der STEGO Filterlüfter Plus Serie. So war es das Ziel, ein Plus an handfesten Vorteilen für Sie als Anwender zu kreieren.



Direkt zu den Filterlüftern Plus >>



STEGO Filterlüfter Plus Serie.


Diese drei Vorteile unserer Filterlüfter Plus liefern optimale Leistung für die Kühlung Ihrer Schaltschränke:



  1. Klappentechnologie für erhöhte Luftleistung und Sicherheit
  2. Drehriegelsystem für werkzeuglose Montage
  3. Luftführung ausgelegt als IN oder OUT

  4.

1. Plus: Klappentechnologie für erhöhte Luftleistung und Sicherheit

Sind Filtermatten in Filterlüftern ein Muss? Wir bei STEGO meinen nein! Und tatsächlich lassen sich diese an den luftauslassenden Komponenten einsparen. Das bewiesen wir mit unserer erfolgreichen Filterlüfter Plus Baureihe. Hier setzen wir im industriellen Umfeld erstmalig Klappen am Filterlüfter-Auslass ein.
Das steigert die Effizienz der Luftumwälzung maßgeblich. Die Luftleistung steigt, denn die Filtermatte, die den Luftstrom hemmt, entfällt.

So wird mehr Luft bei gleichem Montageausschnitt ausgetauscht und der Schaltschrank oder der technische Einbauraum sind kühler bei sonst gleicher Lüfterleistung. Zusätzlich ist der Schaltschrankinnenraum besser vor Schmutz oder Fremdteilchen geschützt, denn die Klappen schließen automatisch bei inaktivem Lüfter.



2. Plus: Drehriegelsystem für werkzeuglose Montage

Im Pflichten- und Lastenheft der STEGO Ingenieure stand bei der Entwicklung der Filterlüfter Plus die Anwenderfreundlichkeit ganz oben. Aus der Sicht des Anwenders gedacht und konzipiert, wird aus einem guten Produkt ein außergewöhnliches.

So punkten die Filterlüfter Plus mit schneller und werkzeugloser Montage. Mittels Drehriegel lassen sich die Lüfter von außen in die vorbereitete Aussparung werkzeuglos montieren. Der Werker betätigt die von der Gerätefront zugänglichen 6-stufigen Drehriegel und zieht damit den Filterlüfter Plus von innen an die Schaltschrankwand. Deutlich hörbar rastende Drehriegel signalisieren, dass der Filterlüfter Plus dicht und stabil sitzt. Die Drehriegelbefestigung ist für Wandstärken von 1 bis 4 mm geeignet.



3. Plus: Luftführung ausgelegt als IN oder OUT

Ein Ziel kann über viele Wege erreicht werden. Bei der Schaltschrank-Kühlung mittels Filterlüfter sind es allerdings nur zwei: IN und OUT, wie wir bei STEGO sagen. Dahinter verbergen sich die zwei im Feld erprobten Methoden. STEGO bietet beide Konfigurationen an:



  1. Blasende Filterlüfter-Konfiguration – IN (FPI)
  2. Saugende Filterlüfter-Konfiguration – OUT (FPO)



Luftstromrichtung IN

Die Entscheidung für die klassische Auslegung führt zu den STEGO Filterlüftern des Systems FPI. Das ist der bekannte Standard-Fall: Der Filterlüfter mit Filtermatte ist unten platziert und bläst Außenluft in den Schaltschrank. Die Luft steigt nach oben, kühlt das Schrankinnere und verdrängt die warme Innenluft durch den Luftauslass. Dank der Klappentechnologie entlässt dieser die warme Luft ungehindert nach außen.

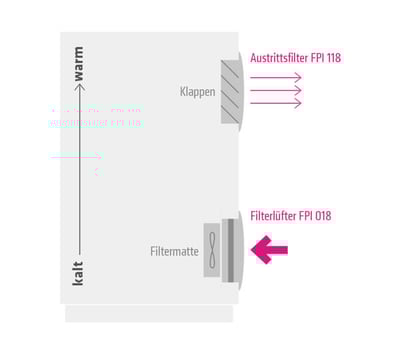

Blasende Filterlüfter-Konfiguration – IN (FPI)
Luftstromrichtung OUT

Soll Stauwärme schneller aus dem Schrank oder Gehäuse entfernt werden? In diesem Fall empfiehlt es sich, die Wärme aktiv abzusaugen, also mit dem System FPO. Dazu wird der Lüfter in Kombination mit der effektiven Klappentechnologie im oberen Bereich des Schaltschranks platziert. Die Wärme kann dann schneller aus dem kritischen Bereich abgeführt werden. Im unteren Bereich des Schaltschranks wird ein Eintrittsfilter mit Filtermatte benötigt, um kühle Außenluft eintreten zu lassen.

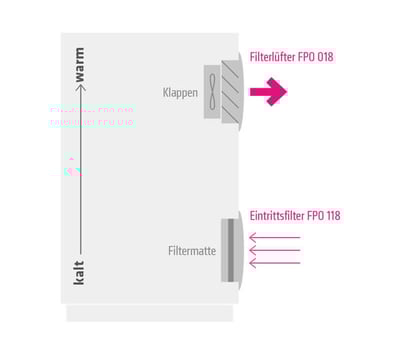

Saugende Filterlüfter-Konfiguration – OUT (FPO)

Fazit

Schlussendlich: Filterlüfter sind nach wie vor Mittel der Wahl, um Schaltschränke zu kühlen. Die Filterlüfter Plus hauchen dem bewährten Konzept neues Leben und ein „paar Extra-PS“ ein. Dabei kommt das Sicherheitsbedürfnis der Anwender ebenfalls nicht zu kurz. Die Filterlüfter Plus lassen Staub und Spritzwasser keine Chance. Das beweist die erfolgreiche Schutzartprüfung durch unabhängige Prüf- und Zertifizierungsinstitute, wie VDE und Underwriters Laboratories (UL) nachdrücklich.

Mit montierter Strahlwasserhaube  (Zubehör) erreichen die Filterlüfter Plus die Schutzart IP56. Aber auch im laufenden Betrieb rechnen sich die Filterlüfter Plus. So bedeuten weniger eingesetzte Filter je Filterlüfter-System auch einen geringeren Wartungsaufwand.



In dieser Animation sehen Sie alle wichtigen Features der Filterlüfter Plus:
