Sensor Hub

SHC 071

Diese Schnittstelle erweitert digitale STEGO Sensoren um die IO-Link-Funktionalität. Es werden Messdaten von bis zu vier externen, nicht IO-Link fähigen Sensoren an einen IO-Link Master übertragen. Somit vervierfacht der Sensor Hub die Kapazität eines Ports am IO-Link Master. So einfach wird ein digitaler STEGO Sensor zum IO-Link Sensor.

Anschluss an von bis zu vier digitalen STEGO Sensoren (siehe Ausführungstabelle weiter unten) an einen IO-Link Master
Schnellanschluss: M12-Stecker
Steckanschluss für Sensoren

Überblick Technische Daten

Gerätetyp	IO-Link Produkte

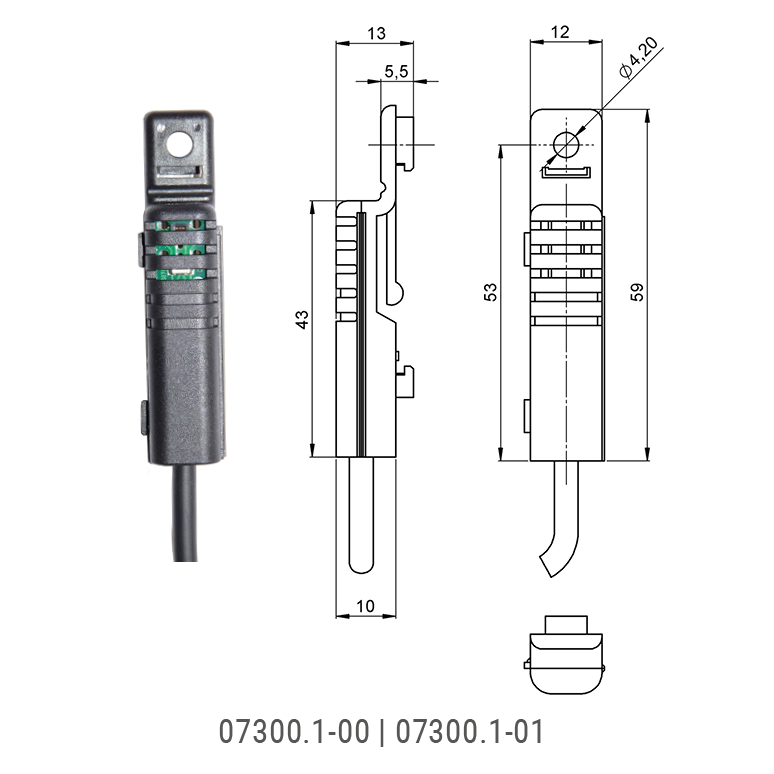

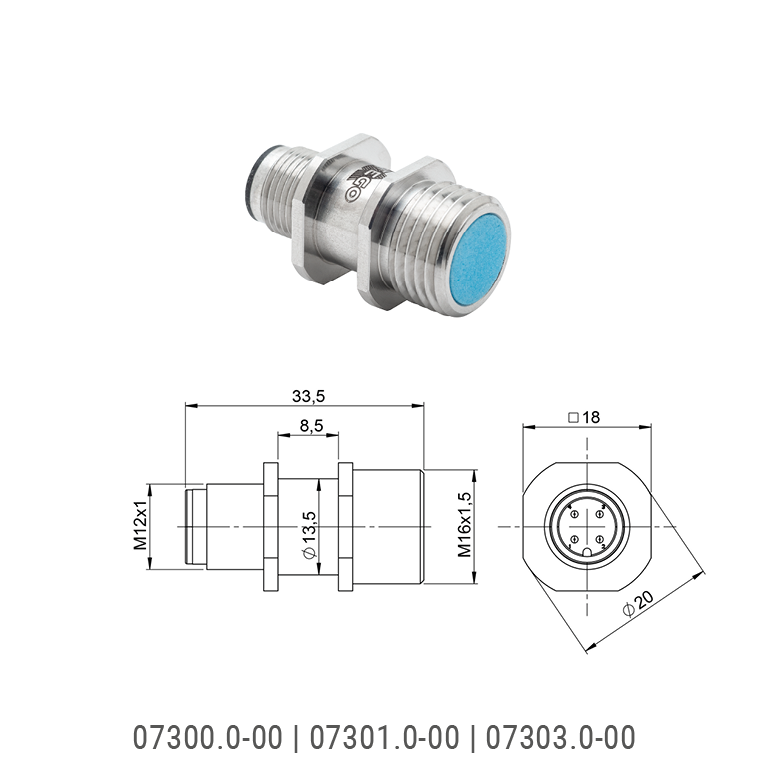

Messsignal	4 Steckplätze SEN 073
Elektrischer Schutz	Verpolungsschutz, Kurzschlussfest, Überspannungsschutz
Schutzklasse	III
Schutzart	IP40
Gehäuse	Kunststoff nach UL94 V-0, lichtgrau
AC/DC	DC
Minimale Betriebsspannung	24 V
Betriebsspannung Toleranz	18 V - 30 V
Leistungsaufnahme	0,5 W
Einsatztemperatur	-40 °C - 80 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-40 °C - 85 °C
Anschluss	Rundstecker M12, IEC 61076-2-101, 4-polig, A-kodiert, geschirmt
Ausführung	IO-Link (Version 1.1)
Befestigung	Clip für 35 mm DIN-Schiene, EN 60715 und Schraubbefestigung M5
Aufstellhöhe	≤4000 m
Höhe	35 mm
Breite	107 mm
Tiefe	87 mm
Gewicht	110 g
Hinweis	Sensoren SEN 073 nicht in Artikelnummer enthalten Sensoren SEN 073 nicht in Artikelnummer enthalten

Produktvarianten

Artikelnummer	Anfrage	CAD	Datenblatt
07100.2-00			SHC071-07100.2-00-Datasheet-DE.pdf
