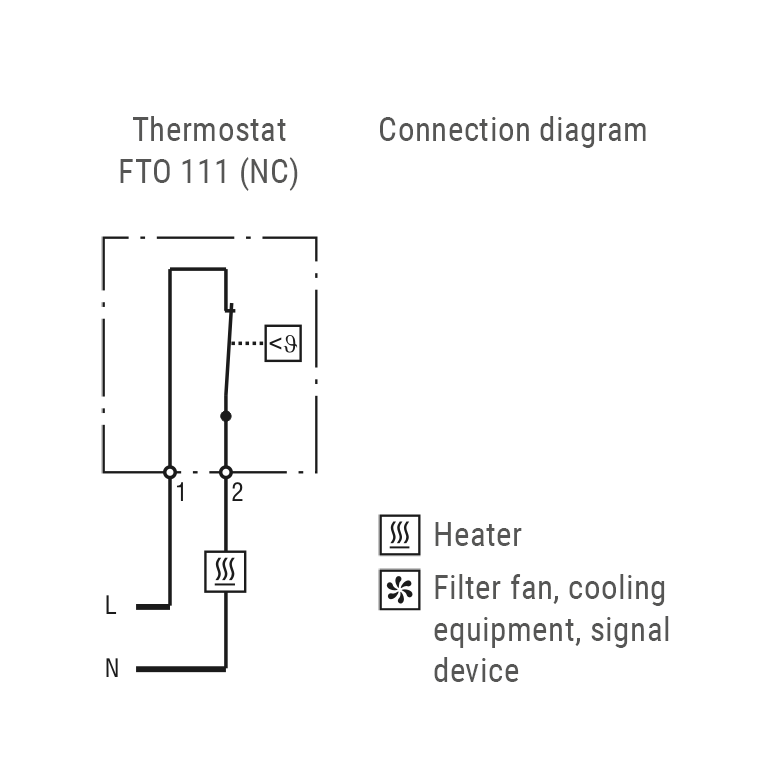

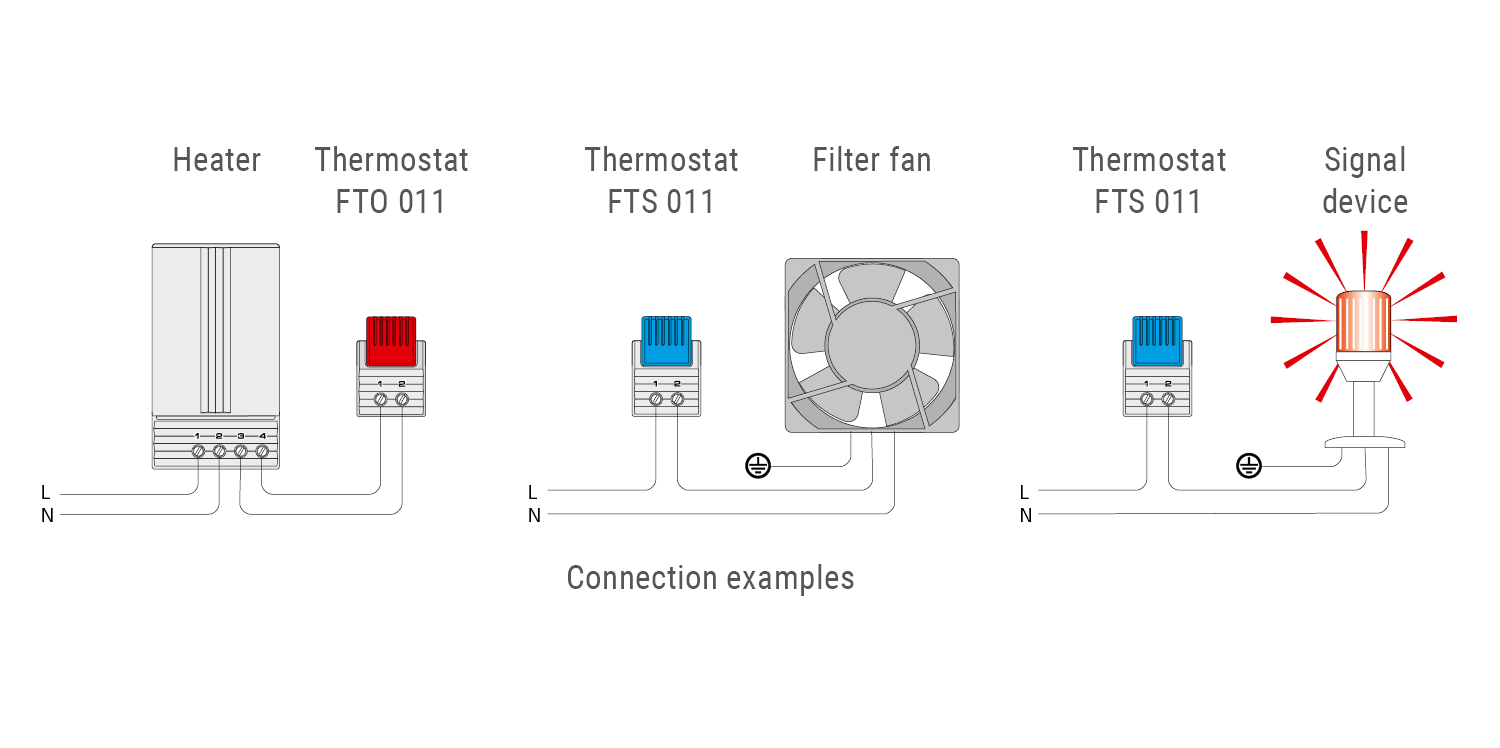

Termostat NC styk otwiera się, gdy temperatura wzrasta i jest używany do sterowania ogrzewaczami lub do przełączania nadajników sygnału, gdy temperatura spadnie poniżej wartości minimalnej. Ustawienie temperatury jest stałe. Zapewnia to wysoką precyzję przełączania.
| Typ urządzenia | termostat |
| Zakres nastawy | firma |
| Typ styku | Kontakt sprężynowy |
| Element pomiarowy | Bimetal termiczny |
| Stopień ochrony | IP20 |
| Obudowa | Tworzywo sztuczne zgodne z UL94 V-0, jasnoszary |
| AC/DC | AC;DC |
| Prąd załączeniowy | 16 A |
| Czas trwania prądu załączeniowego | 10 s |
| Zdolność łączeniowa | AC 250 V: 5 (1,6) A; AC 120 V: 10 (2) A; DC 24-72 V: 30 W |
| Prąd łączeniowy - obciążenie rezystancyjne | 5 A |
| Prąd łączeniowy 2 - obciążenie rezystancyjne | 10 A |
| Napięcie znamionowe - obciążenie rezystancyjne | 250 VAC |
| Napięcie znamionowe 2 - obciążenie rezystancyjne | 120 VAC |
| Prąd łączeniowy - obciążenie indukcyjne | 1,6 A |
| Prąd łączeniowy 2- obciążenie indukcyjne | 2 A |
| Napięcie znamionowe - obciążenie indukcyjne | 250 VAC |
| Napięcie znamionowe 2 | 120 VAC |
| Prąd łączeniowy DC - obciążenie indukcyjne | 1 A |
| Napięcie znamionowe DC | 30 VDC |
| Minimalna zdolność łączeniowa | 0,48 W |
| Napięcie znamionowe | 24 V |
| Prąd łączeniowy | 20 mA |
| Żywotność | >100000 cykli |
| Tolerancja temperatury wyłączenia | ± 5 K |
| Tolerancja temperatury załączenia | ± 5 K |
| Temperatura pracy | -40 °C - 80 °C |
| Wilgotność podczas pracy | ≤90 % WILGOTNOŚCI WZGLĘDNEJ |
| Wilgotność przechowywania | ≤90 % WILGOTNOŚCI WZGLĘDNEJ |
| Temperatura przechowywania | -45 °C - 80 °C |
| Moment dokręcania | 0,8 Nm maks. |
| Podłączenie elektryczne | Zacisk 2-biegunowy: Przewód wielodrutowy/żyłowy 2,5 mm² (AWG 14) |
| Wykonanie | Styk otwierający (NC) |
| Montaż | Klips na szynę DIN 35 mm, EN 60715 |
| Wysokość | 47 mm |
| Szerokość | 33 mm |
| Głębokość | 33 mm |
| Waga | 30 g |
| Wskazówka | Inne temperatury włączenia/wyłączenia na żądanie. Izolowane końcówki kablowe muszą być użyte przy podłączeniu z przewodami wielodrutowymi. Przełączanie obciążenia rezystancyjnego (przełączanie obciążenia indukcyjnego). |
| Numer artykułu | Temperatura wyłączenia | Temperatura załączenia | Interakcje |
|---|---|---|---|
| 01160.0-01 | 25 °C | 15 °C | |
| 01160.0-00 | 15 °C | 5 °C | |
| 01160.0-05 | 10 °C | 0 °C |
