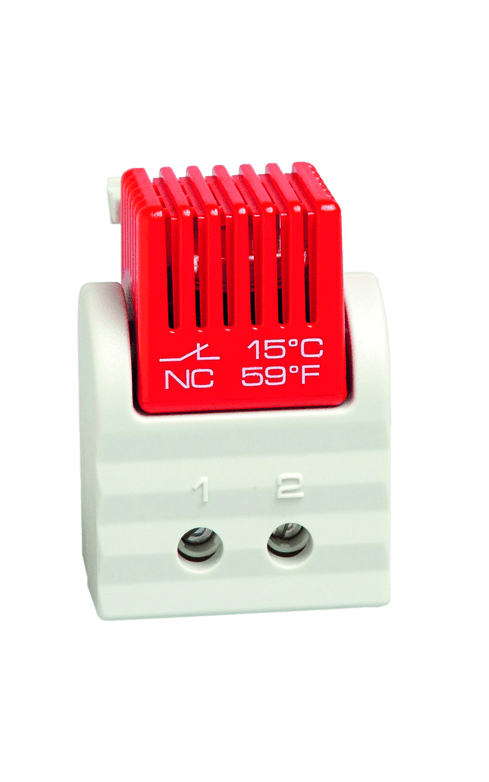

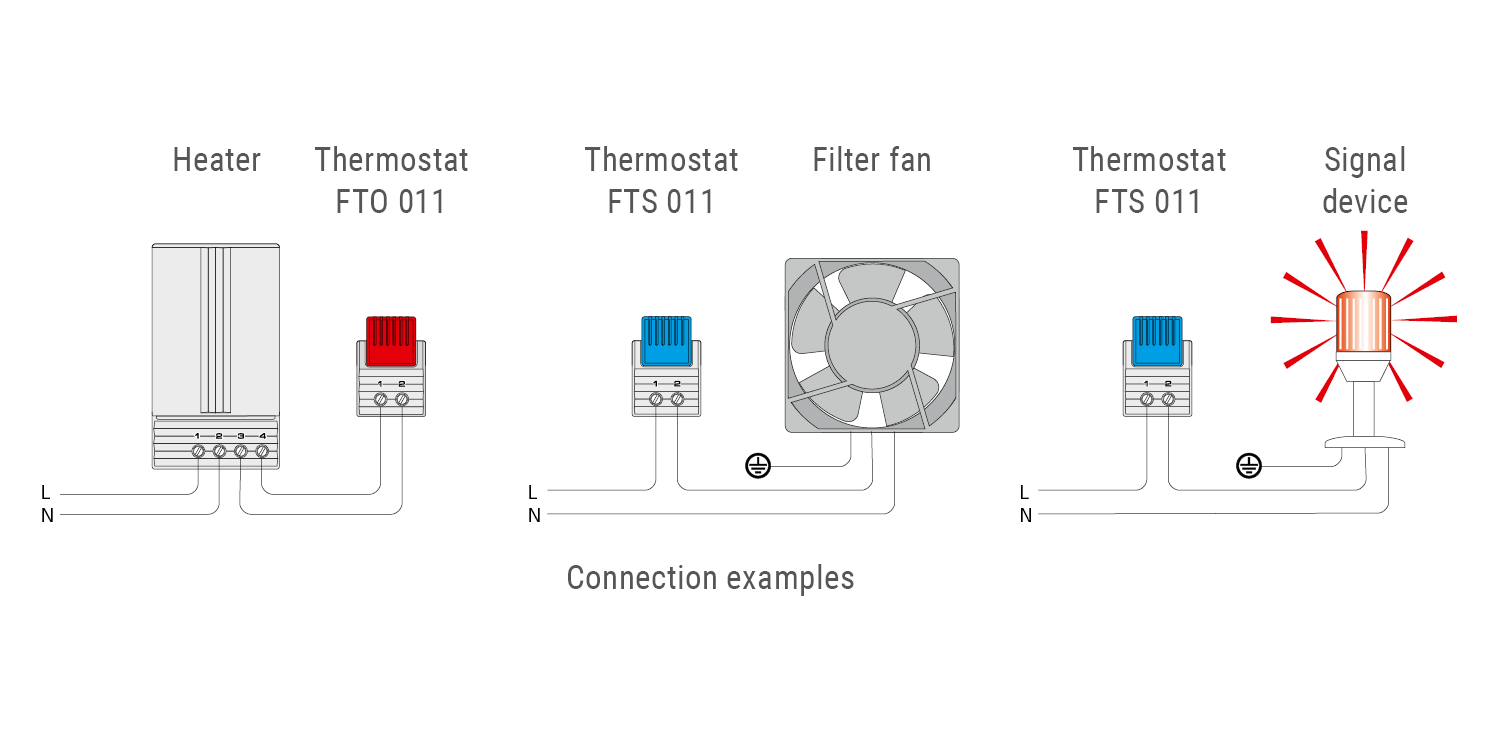

Das NC Thermostat öffnet bei steigender Temperatur und wird zur Regelung von Heizgeräten oder zum Schalten von Signalgebern bei Temperaturunterschreitung eingesetzt. Die Temperatur ist fest eingestellt. Dadurch erhalten Sie eine hohe Schaltgenauigkeit.
| device_type | Thermostate |
| setting_range | fest |
| contact_type | Sprungkontakt |
| sensor_element | Thermobimetall |
| protection_type | IP20 |
| casing | Kunststoff nach UL94 V-0, lichtgrau |
| ac_dc | AC DC |
| operating_voltage_tolerance_maximum | AC 250 V (VDE), AC 120 V (UL) V |
| inrush_current_maximum | 16 A |
| inrush_current_continuous | 10 s |
| switching_capacity_text | AC 250 V: 5 (1,6) A AC 120 V: 10 (2) A DC 24-72V: 30 W |
| switching_current_ohmic | 5 A |
| switching_current_2_ohmic | 10 A |
| reference_voltage_ohmic_maximum | 250 VAC |
| reference_voltage_2_ohmic_maximum | 120 VAC |
| switching_current_inductive | 1,6 A |
| switching_current_2_inductive | 2 A |
| reference_voltage_inductive_maximum | 250 VAC |
| reference_voltage_2_maximum | 120 VAC |
| switching_current_dc_ohmic | 1 A |
| reference_voltage_dc_ohmic_maximum | 30 VDC |
| switching_capacity_minimal | 0,48 W |
| reference_voltage_minimum | 24 V |
| switching_current | 20 mA |
| lifetime | >100000 Zyklen |
| switch_off_temperature_tolerance | ± 5 K |
| switch_on_temperature_tolerance | ± 5 K |
| operating_temperature | -40 °C - 80 °C |
| operating_humidity | ≤90 % rF |
| storage_humidity | ≤90 % rF |
| storage_temperature | -45 °C - 80 °C |
| torque | 0,8 Nmmax. |

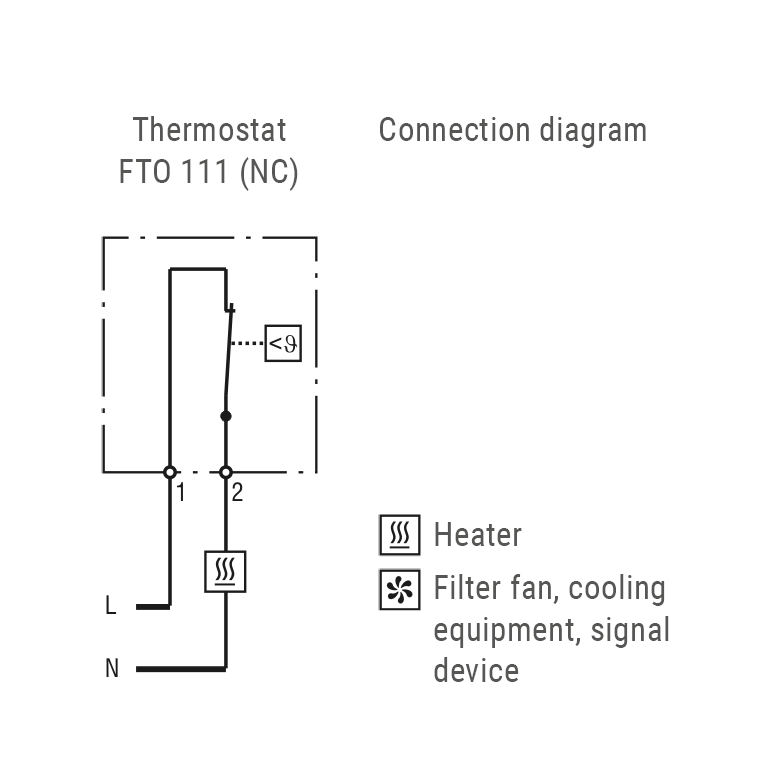

| connection | 2-polige Klemme, Anzugsmoment 0,8 Nm max.: Starrdraht-/Litzenleitung 2,5 mm² (AWG 14) |
| design | Öffner (NC) |
| mounting | Clip für 35 mm DIN-Schiene, EN 60715 |

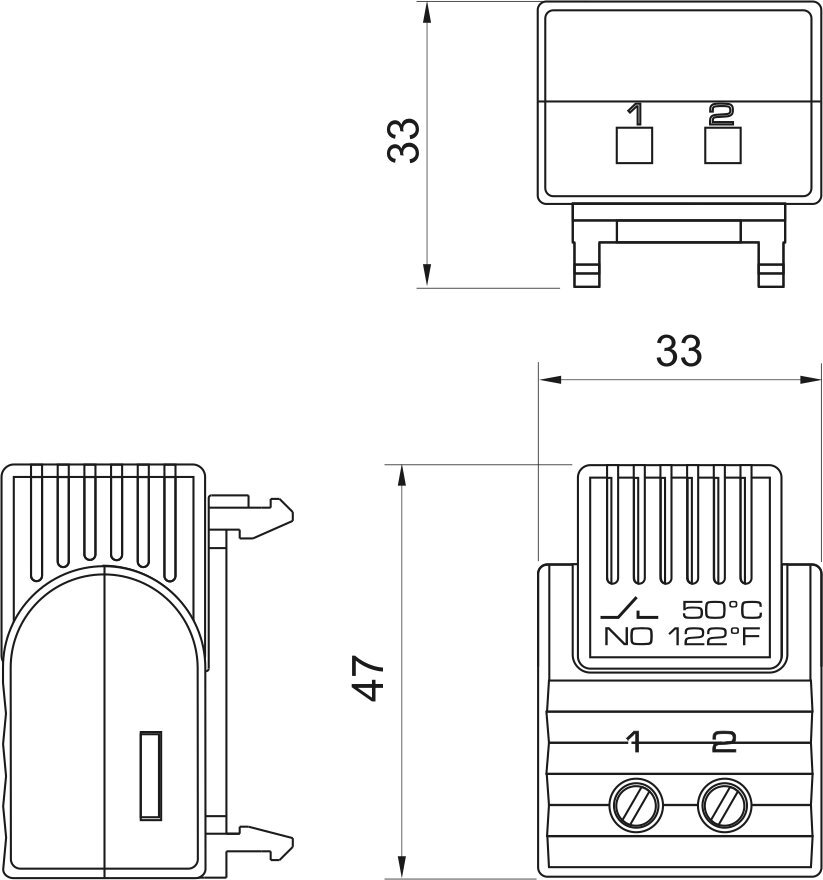

| height | 47 mm |
| width | 33 mm |
| depth | 33 mm |
| weight | 30 g |
| note | Andere Abschalt-/ Einschalttemperaturen auf Anfrage. Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden. Schalten von ohmscher Last (Schalten von induktiver Last). |
