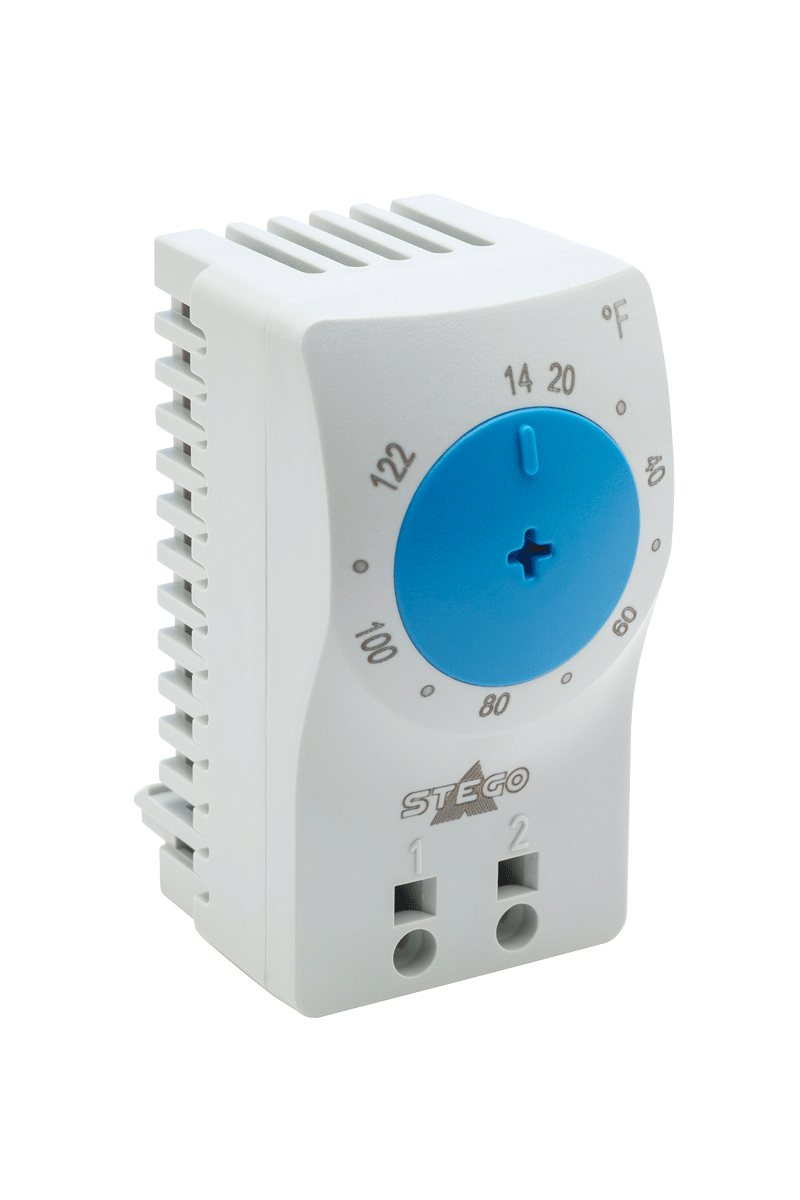

Termostato compatto (NO)

KTS 111

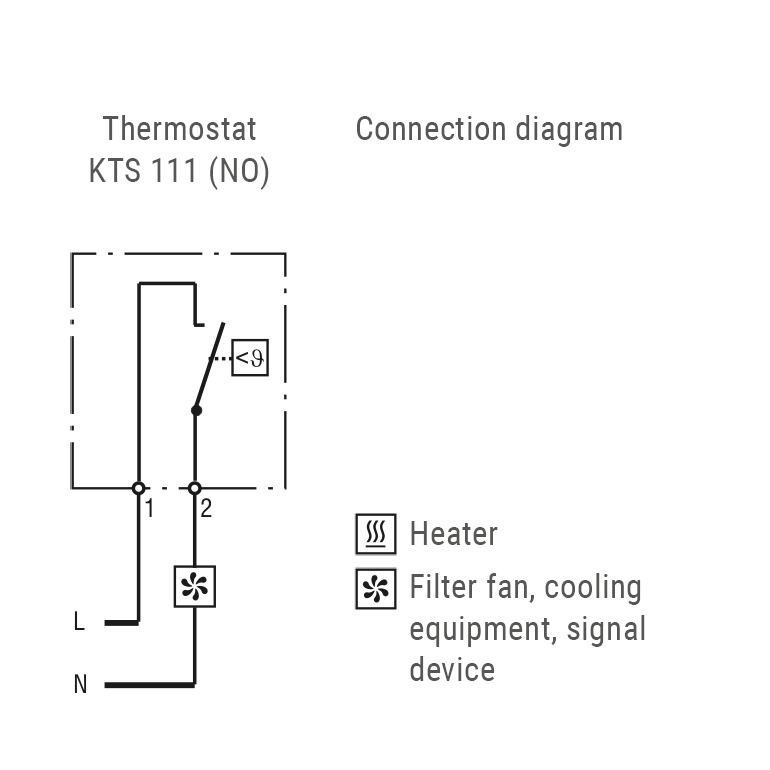

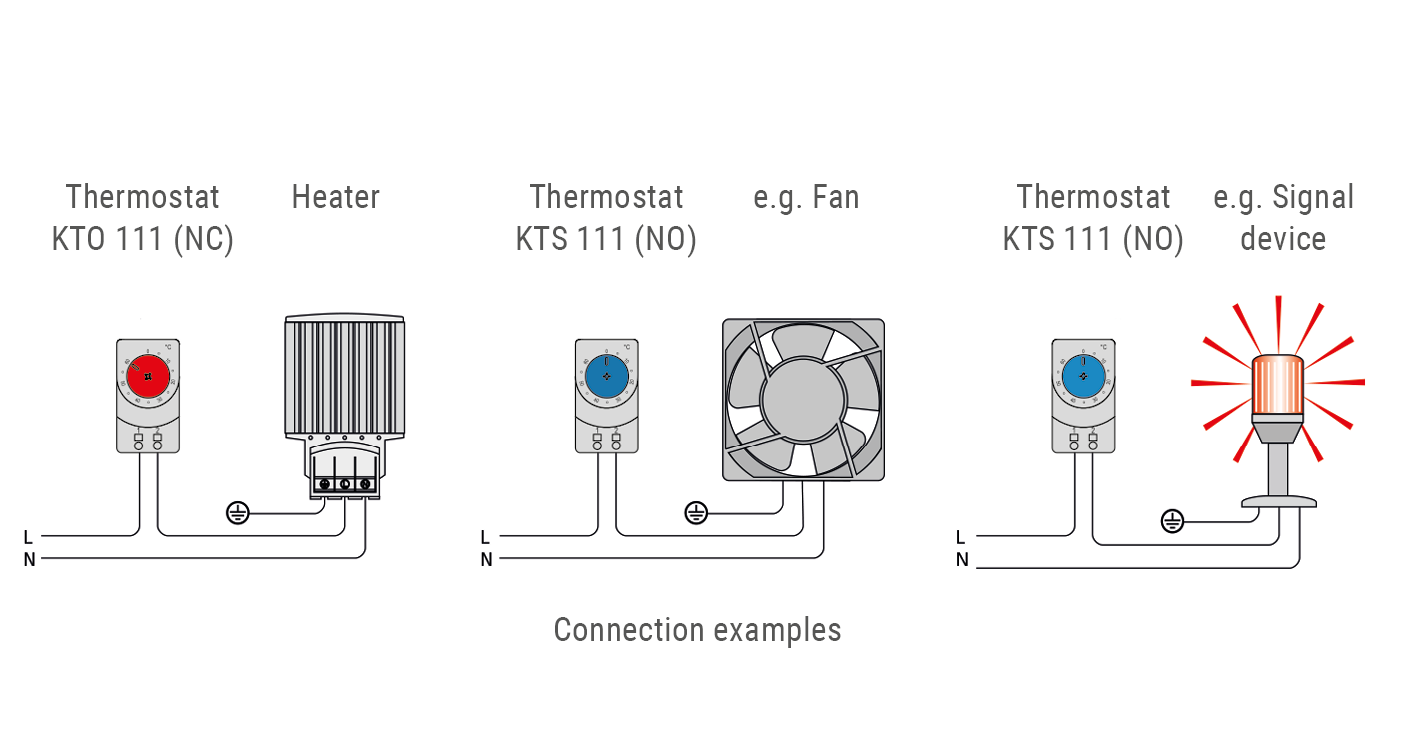

Il Termostato meccanico con contatto di inversione si chiude quando la temperatura aumenta e viene utilizzato per controllare i ventilatori con filtro, gli Scambiatori di calore, gli apparecchi di raffreddamento o per commutare i dispositivi di segnalazione quando la temperatura viene superata. L'uso di morsetti a pressione evita che le linee di alimentazione si allentino.

Linee di alimentazione fisse grazie ai morsetti a pressione
Risparmio di tempo grazie alla connessione senza attrezzi
L'ampia ruota di regolazione consente una comoda regolazione
Presa d'aria ottimizzata
Può essere utilizzato fino a 5.000 metri di altitudine.

Panoramica dati tecnici

Tipo di dispositivo	termostato
Tipo di contatto	a scatto
Sensore	A bimetallo
Tipo di protezione	IP20
Alloggiamento	Plastica secondo UL94 V-0, grigio chiaro
AC/DC	AC DC
Tolleranza massima della tensione di esercizio	AC 250 V (VDE), AC 120 V (UL) V
Corrente di spunto massima	16 A
Durata corrente di spunto	10 s
Tensione di riferimento ohmica massima	250 VAC
Tensione di riferimento 2 ohmica massima	120 VAC
Corrente di commutazione induttiva	2 A
Tensione di riferimento induttiva massima	250 VAC
Tensione di riferimento 2 massima	120 VAC
Corrente di commutazione DC ohmica	1 A
Tensione di riferimento DC ohmica massima	30 VDC
Potenza di commutazione minima	0,48 W
Tensione di riferimento minima	24 V
Corrente di commutazione	20 mA
Durata di vita	>100000 cicli
Isteresi	7 K
Tolleranza del differenziale di commutazione	± 4 K
Temperatura di funzionamento	-45 °C - 80 °C
Umidità di esercizio	≤90 % RH
Umidità di stoccaggio	≤90 % RH
Temperatura di stoccaggio	-45 °C - 80 °C
Connessione	2 morsetti a pressione Filo rigido 2,5 mm² (AWG 14) Filo intrecciato 1,5 mm² (AWG 16)
Versione	Contatto di chiusura (NO)
Montaggio	Clip per guida DIN da 35 mm, EN 60715

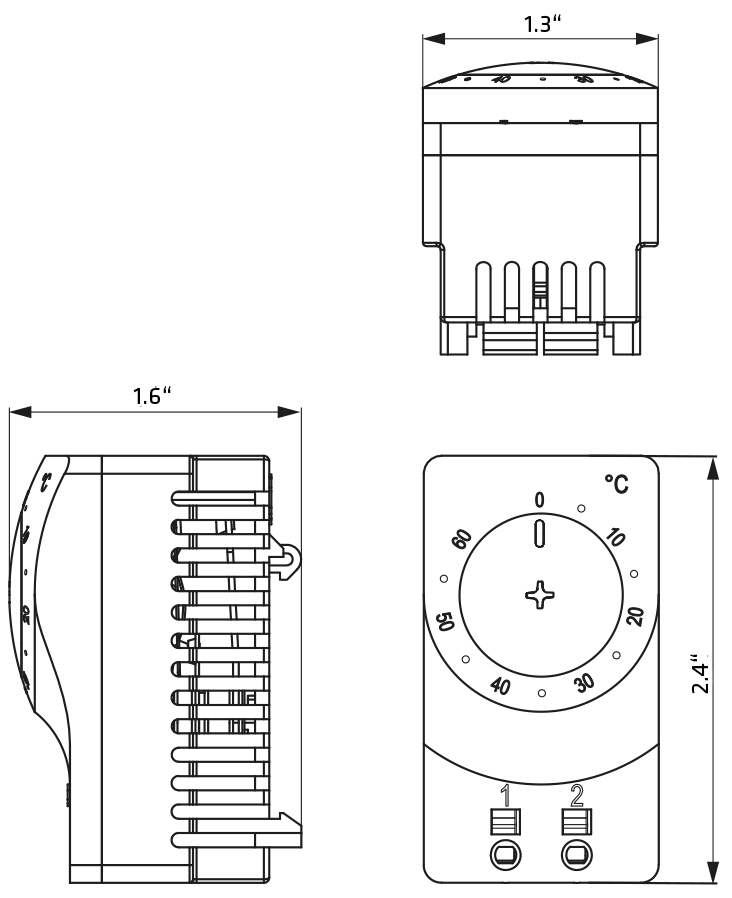

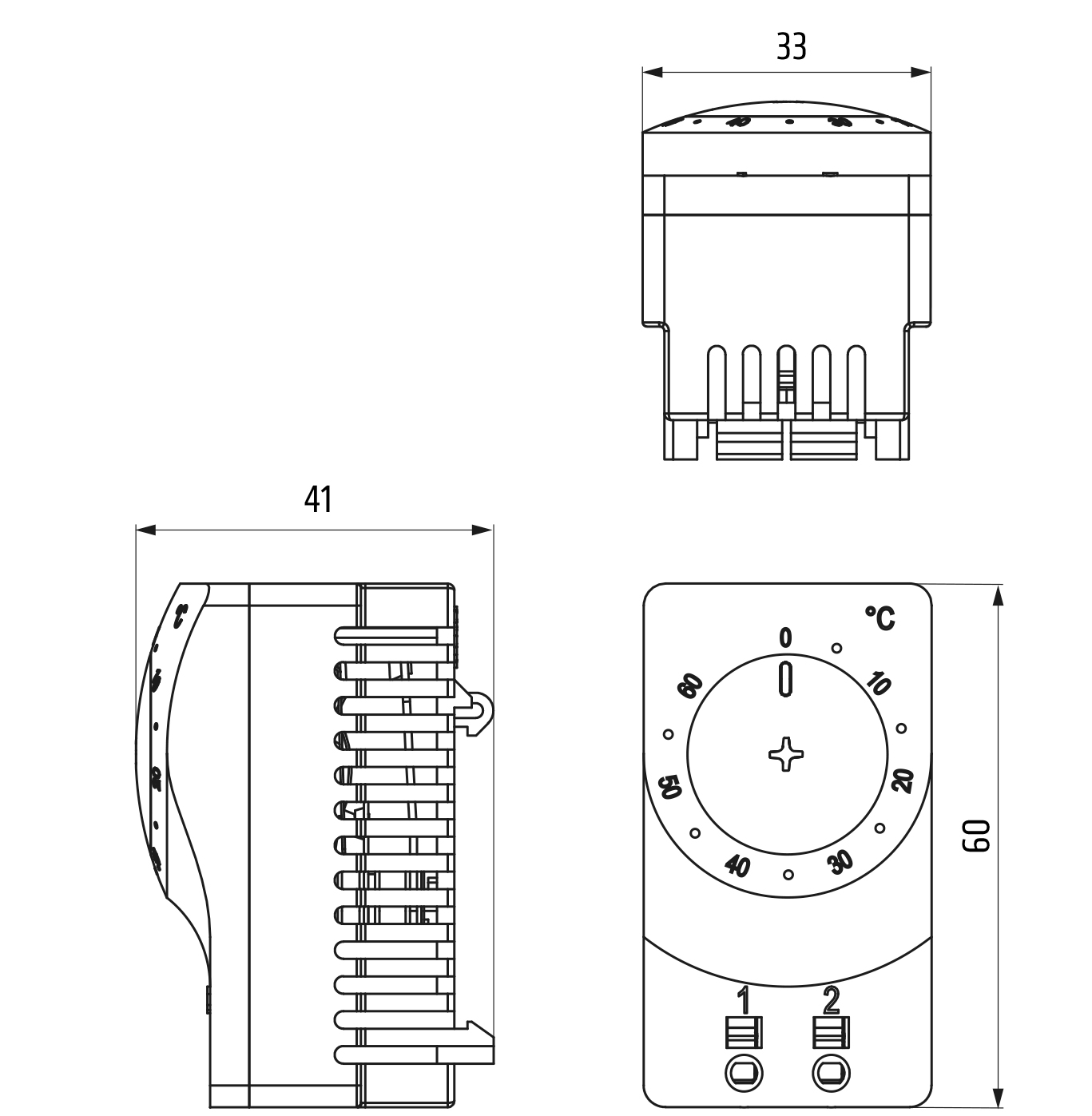

Altezza	60 mm
Larghezza	33 mm
Profondità	41 mm
Peso	40 g
Nota	Categoria di sovratensione: II: fino a 5000 m III: fino a 2000 m. Il sistema dei contatti del regolatore è esposto agli effetti dell'ambiente, che possono modificare la resistenza dei contatti. Questo può portare a una Caduta di tensione e/o all'autoriscaldamento dei contatti. Lunghezza spelata del filo rigido: da 8 a 12 mm. I cavi con terminale (a crimpatura quadrata o trapezoidale) devono essere utilizzati per la connessione con i fili intrecciati. Lunghezza del Cavo con terminale: 8 mm o 12 mm. L'altezza della corrente influisce sull'accuratezza della tolleranza: Commutazione di un carico resistivo (commutazione di un carico induttivo).
CCC	CQC

Varianti prodotto

Numero articolo	Campo di regolazione	Potenza di commutazione	Corrente di commutazione ohmica	Foglio tecnico
11101.0-00	0 °C - 60 °C	AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72V: 30 W	10 A	KTS111-11101.0-00-Datasheet-IT.pdf
11101.9-00	32 °F - 140 °F	AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72V: 30 W	10 A	KTS111-11101.9-00-Datasheet-IT.pdf
11101.0-02	20 °C - 80 °C	AC 250 V: 3 (2) A AC 120 V: 3 (2) A DC 24-72V: 30 W	3 A	KTS111-11101.0-02-Datasheet-IT.pdf
11101.0-01	-10 °C - 50 °C	AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72V: 30 W	10 A	KTS111-11101.0-01-Datasheet-IT.pdf
11101.9-01	14 °F - 122 °F	AC 250 V: 10 (2) A AC 120 V: 15 (2) A DC 24-72V: 30 W	10 A	KTS111-11101.9-01-Datasheet-IT.pdf
