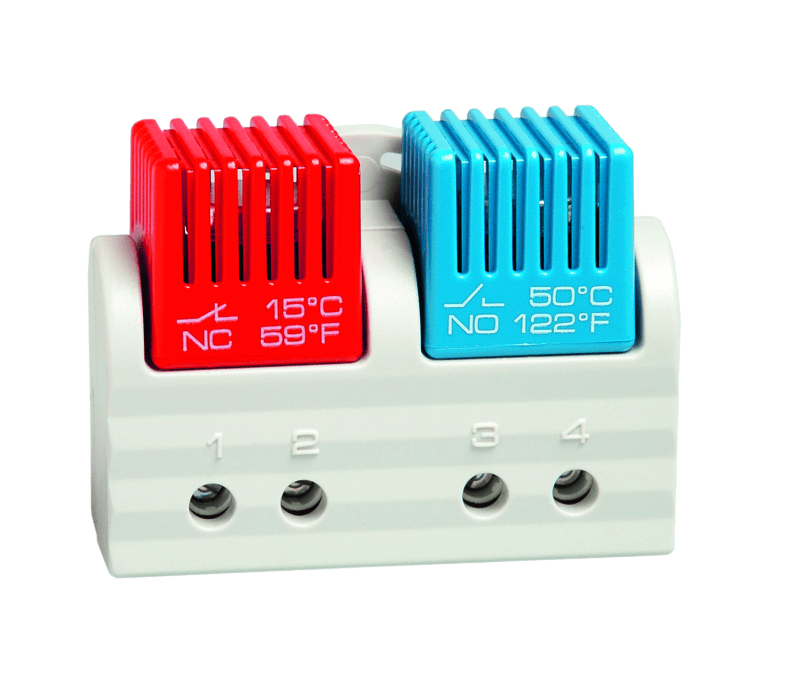

thermostat à plage fixe double

FTD 011

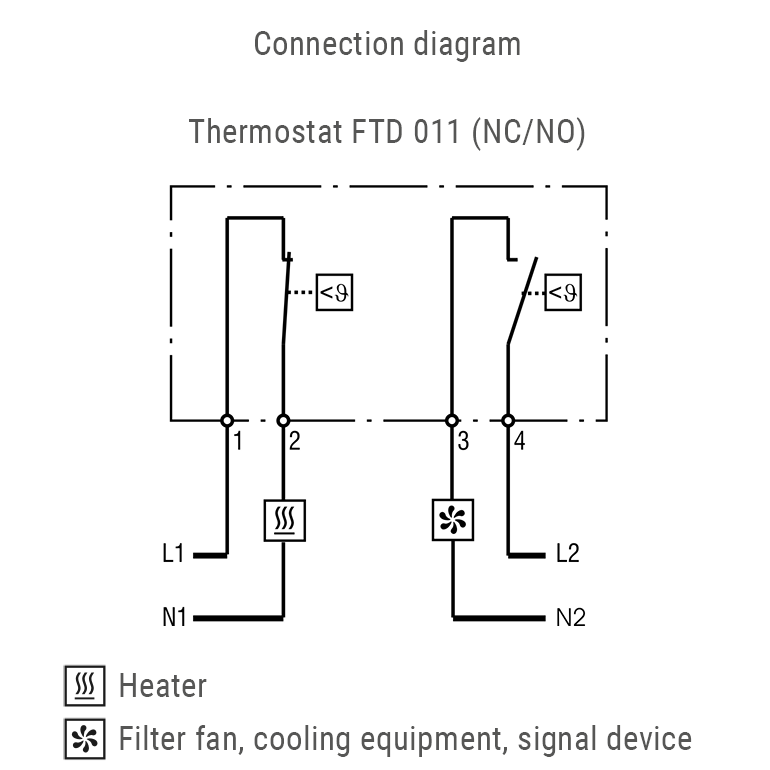

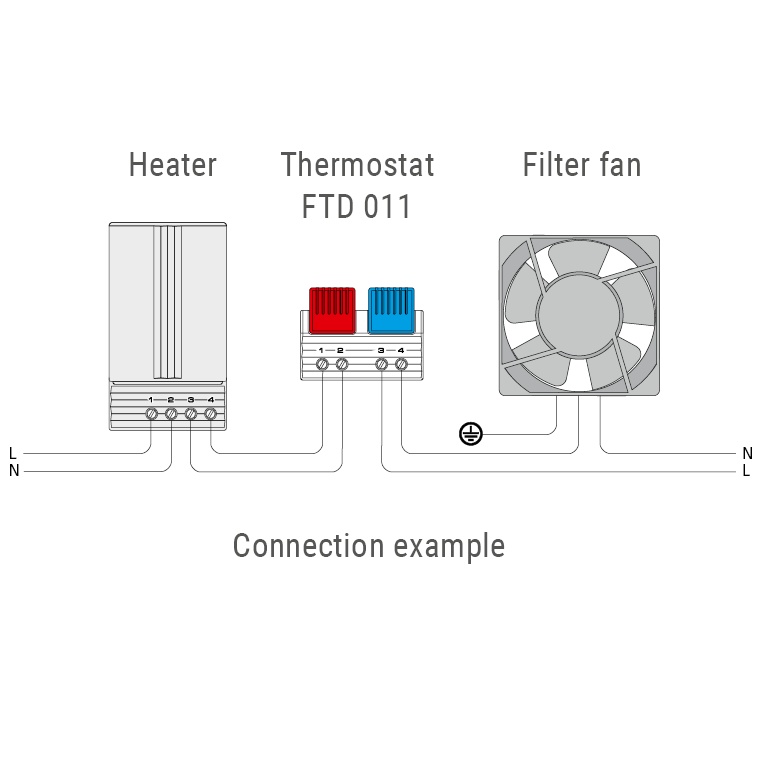

Contact à ouverture (NC) et contact à fermeture (NO) du thermostat à réglage fixe dans un boîtier. Contrairement aux thermostats avec contact inverseur, le thermostat double commute de manière indépendante. Il est ainsi possible de commuter des chauffages et des appareils réfrigérants dans différentes plages de température.

contact à ouverture (NC, normally closed, chauffage) et contact à fermeture (NO, normally closed, refroidissement) dans un même boîtier
le contact à déclic permet de commuter de manière indépendante
Température fixe
Haute précision de commutation
Fixation par clip

Caractéristiques techniques

Type d'appareil	Thermostats
Plage de réglage	fixe
Type de contact	contact à déclic
Sonde	bimétal thermique
Indice de protection IP	IP20
Boîtier	plastique selon UL94 V-0, gris clair
AC/DC	AC DC
Tolérance de la tension de fonctionnement maximale	AC 250 V (VDE), AC 120 V (UL) V
Courant d'appel maximal	16 A
Durée du courant d’appel	10 s
Puissance de commutation	AC 250 V : 5 (1,6) A AC 120 V : 10 (2) A DC 24-72V : 30 W
Courant de commutation résistif	5 A
Courant de commutation 2 résistif	10 A
Tension de référence maximale ohmique	250 VAC
Courant de commutation 2 résistif maximale	120 VAC
Courant de commutation inductif	1,6 A
Courant de commutation 2 inductif	2 A
Tension de référence maximale inductive	250 VAC
Tension de référence 2 maximale	120 VAC
Courant de commutation dc ohmique	1 A
Tension de référence maximale dc ohmique	30 VDC
Puissance minimale de commutation	0,48 W
Tension minimale de référence	24 V
Courant de commutation	20 mA
Durée de vie	>100000 cycles
Température de coupure	15 °C
Tolérance de température de coupure	± 5 K
Température de coupure 2 tolérance	± 6 K
Température d’enclenchement	5 °C
Tolérance de température d'enclenchement	± 5 K
Température d’enclenchement 2 tolérance	± 7 K
Température d'utilisation	-40 °C - 80 °C
Humidité d'utilisation	≤90 % HR
Humidité de stockage	≤90 % HR
Température de stockage	-45 °C - 80 °C
Couple de serrage	0,8 Nmmax.
Raccordement	Borne à 2 pôles, couple de serrage 0,8 Nm max : Fil rigide/câble à torons 2,5 mm² (AWG 14)
Modèle	contact à ouverture (NC) contact à fermeture (NO)
Fixation	Clip pour rail DIN de 35 mm, EN 60715

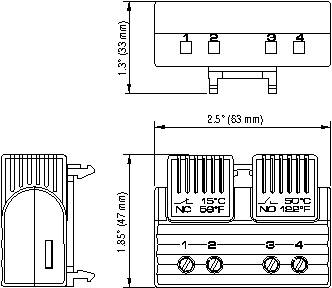

Hauteur	47 mm
Largeur	63 mm
Profondeur	33 mm
Poids	40 g
Remarque	Autres températures d'enclenchement/de coupure sur demande. En cas de raccordement avec des câbles à torons, il faut utiliser des embouts de câble. Commutation d'une charge ohmique (commutation d'une charge inductive).

Variantes de produits

Numéro d’article	Température de coupure 2	Température d’enclenchement 2	Consultation	CAD	Fiche technique
01163.0-02	25 °C	35 °C			FTD011-01163.0-02-Datasheet-FR.pdf
01163.0-00	40 °C	50 °C			FTD011-01163.0-00-Datasheet-FR.pdf
