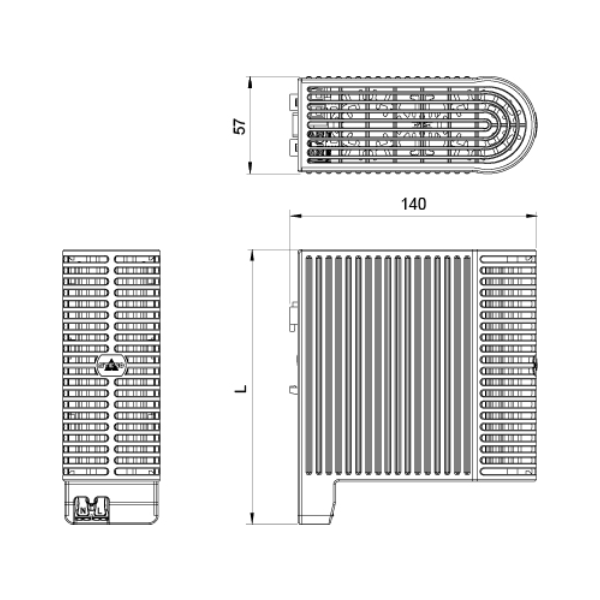

lt065-enclosure-heater-technical-drawing

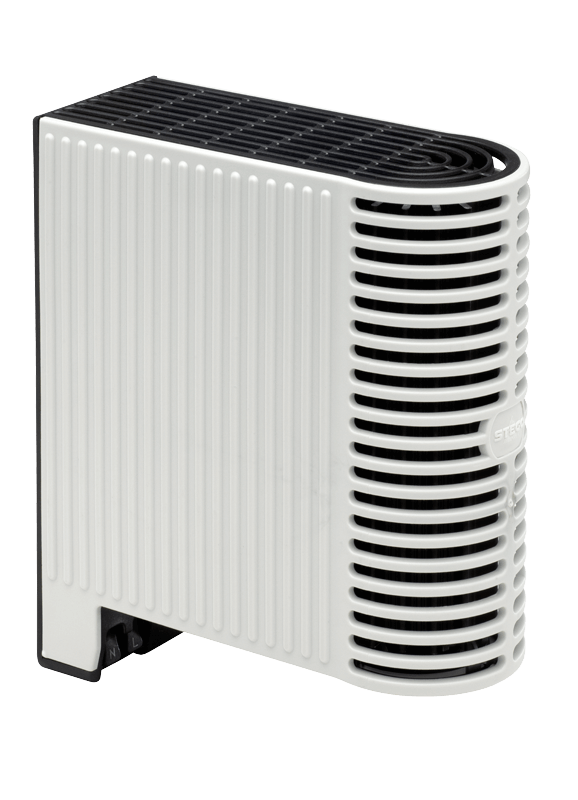

Schaltschrankheizung

LT 065

Kompakte Loop-Heizung zum Beheizen von Gehäusen mit elektrischen und elektronischen Einbauten. Gute Eigenkonvektion durch hohe Warmluftströmung. Berührsicheres Kunststoffgehäuse minimiert Oberflächentemperaturen auf 80 °C. Auch in Ausführungen mit Thermostat erhältlich (Serie LTF 065).

Schock- und vibrationssicher nach Bahnnorm DIN EN IEC 61373:2011-04, Kat. 1 B
Schnellmontage durch Clipbefestigung und Druckklemme
Niedrige Oberflächentemperatur
Schutzisoliertes Kunststoffgehäuse
Weiter Spannungsbereich
Heizkörper im Loop-Design für optimale Temperaturverteilung

Überblick Technische Daten

Gerätetyp	Konvektions-Heizgeräte; Touchsafe
Schutzklasse	II
Schutzart	IP20
Heizelement	Kaltleiter (PTC)
Gehäuse	Kunststoff nach UL94 V-0, schwarz und weiß
AC/DC	AC;DC
Betriebsspannung	120 V - 240 V
Frequenz	50;60 Hz
Oberflächentemperatur	< + 80 °C
Einsatztemperatur	-45 °C - 70 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 70 °C
Anschlussart	Anschlussklemme
Anschluss	2 x Druckklemmen für Litze 0,5 – 1,5 mm² (mit Aderendhülse) und Starrdraht 0,5 – 2,5 mm²
Befestigung	Clip für 35 mm DIN-Schiene
Einbaulage	Luftstromrichtung vertikal / Anschluss unten
Breite	57 mm
Tiefe	140 mm
Hinweis	Oberflächentemperatur nach VDE 0100, ausgenommen obere Gitterfläche;Oberflächentemperatur nach VDE 0100, ausgenommen obere Gitterfläche.;Heizleistung gemessen bei +20°C (+68°F) Umgebungstemperatur.
Betriebsspannung Toleranz	110 V - 265 V

Produktvarianten

Artikelnummer	Einschaltstrom	Heizleistung	Höhe	Gewicht	Empfohlene Vorsicherung
06500.0-00	4 A	50 W	101 mm	400 g	6 A
06503.0-00	6 A	100 W	161 mm	750 g	8 A
06504.0-00	8 A	150 W	161 mm	750 g	10 A
