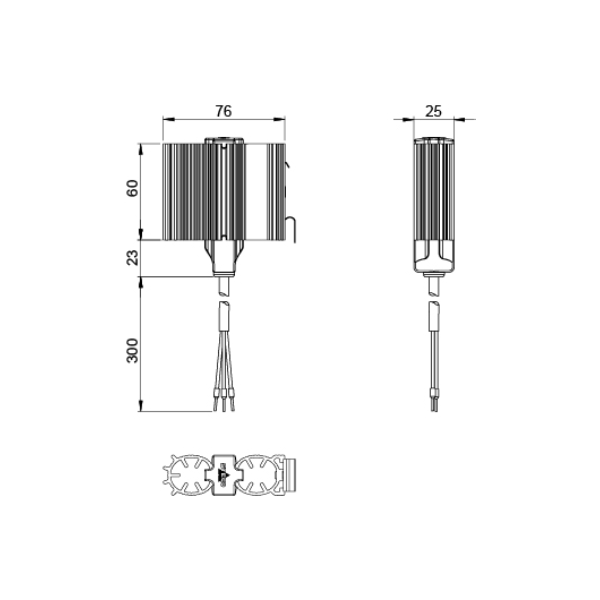

lps164-enclosure-heater-technical-drawing

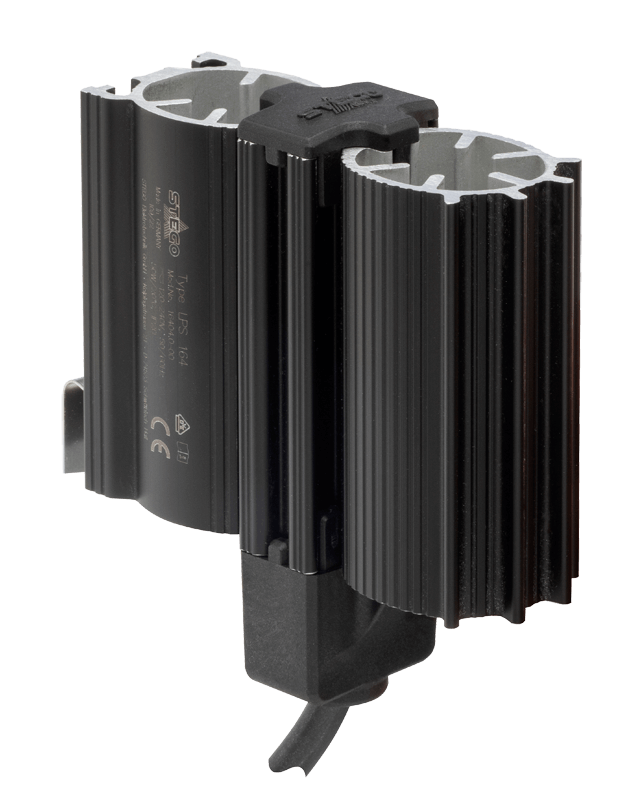

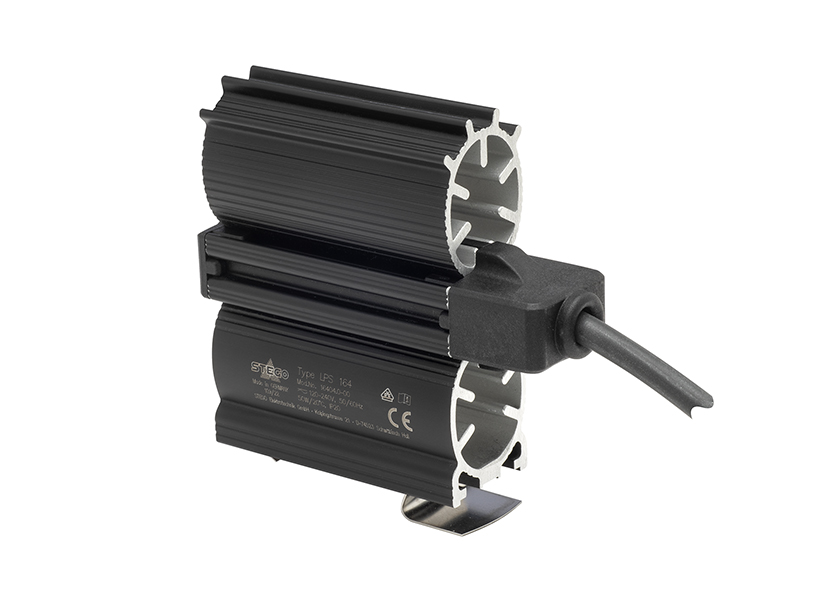

Schaltschrankheizung

LPS 164

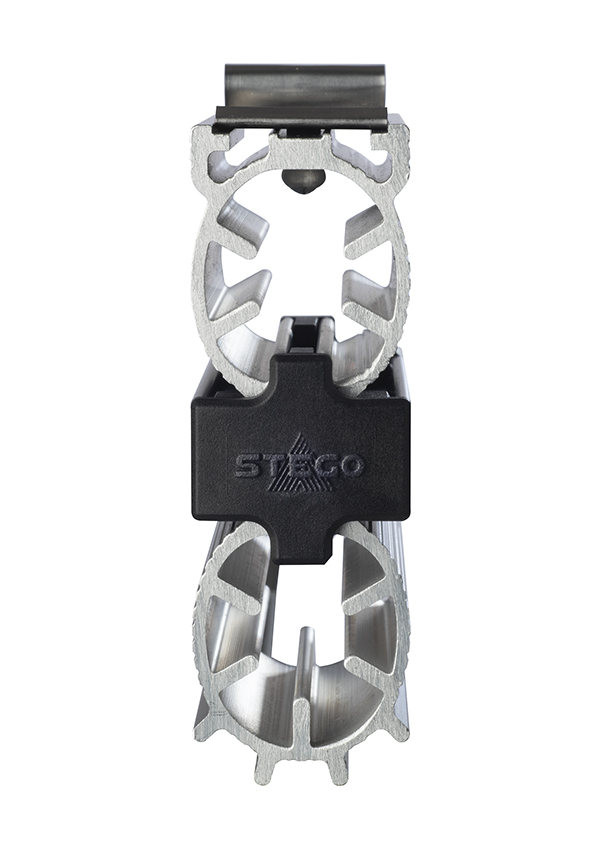

Kompakte Loop-Heizung auf Basis von PTC-Heizelementen zur Beheizung von Gehäusen mit elektrischen oder elektronischen Einbauten. Mit der Beheizung kann sowohl Untertemperatur als auch Kondensation an Einbauten verhindert werden. Die Konstruktion des Aluminiumprofils erzeugt eine Kaminwirkung, wodurch eine gleichmäßige Temperaturverteilung im Schaltschrank erreicht wird.

Schnellmontage durch Clipbefestigung
Dynamisches Aufheizen durch PTC-Technik
Heizkörper im Loop-Design für optimale Temperaturverteilung
Weiter Spannungsbereich
Weltweite Zulassungen

Überblick Technische Daten

Gerätetyp	Konvektions-Heizgeräte
Schutzklasse	I
Schutzart	IP20
Heizelement	Kaltleiter (PTC)
Heizungselement	Aluminiumprofil, eloxiert
AC/DC	AC;DC
Betriebsspannung	120 V - 240 V
Frequenz	50;60 Hz
Einsatztemperatur	-45 °C - 70 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 70 °C
Anschlussart	Anschlusskabel
Anschluss	3 x 0,5 mm² x 300 mm Leitung
Befestigung	Clip für 35 mm DIN-Schiene
Einbaulage	Luftstromrichtung vertikal / Anschluss unten
Höhe	83 mm
Breite	25 mm
Tiefe	76 mm
Gewicht	200 g
Hinweis	Heizleistung gemessen bei +20°C (+68°F) Umgebungstemperatur.
Betriebsspannung Toleranz	110 V - 265 V

Produktvarianten

Artikelnummer	Einschaltstrom	Heizleistung	Empfohlene Vorsicherung
16400.0-00	2 A	10 W	4 A
16400.9-00	2 A	10 W	4 A
16401.0-00	2 A	20 W	4 A
16401.9-00	2 A	20 W	4 A
16402.0-00	2 A	30 W	4 A
16402.9-00	2 A	30 W	4 A
16403.0-00	4 A	40 W	6 A
16403.9-00	4 A	40 W	6 A
16404.0-00	4 A	50 W	6 A
16404.9-00	4 A	50 W	6 A
