Elektronisches Thermostat zur Steuerung von Heizungen, Kühlgeräten, Filterlüftern oder Signalgebern. Erfasst die Umgebungstemperatur und schaltet über die Ausgangsrelais mit Wechselkontakt. Ist z.B. eine Heizung in Betrieb leuchtet die integrierte LED.
| Gerätetyp | Thermostate |
| Kontaktart | Relais |
| Fühler | NTC |
| Schutzart | IP20 |
| Betriebsanzeige | LED |
| Gehäuse | Kunststoff nach UL94 V-0, lichtgrau |
| AC/DC | AC |
| maximaler Einschaltstrom | 16 A |
| Leistungsaufnahme | 1 W |
| Schaltleistung | 8 (1,6) A (AC) 100 W (DC) |
| Schaltstrom ohmsch | 8 A |
| Maximale Bezugsspannung ohmsch | 240 VAC |
| Maximale Bezugsspannung 2 ohmsch | 120 VAC |
| Schaltstrom induktiv | 1,6 A |
| Maximale Bezugsspannung induktiv | 240 VAC |
| maximale Bezugsspannung 2 | 120 VAC |
| Maximale Bezugsspannung DC ohmsch | 24 VDC |
| Minimale Schaltleistung | 0,3 W |
| Minimale Bezugsspannung | 5 V |
| Schaltstrom | 5 mA |
| Ansprechzeit | 5 s |
| Lebensdauer | >50000 Zyklen |
| Schaltdifferenz | 4 K |
| Schaltdifferenz Toleranz | ± 1 K |
| Einsatztemperatur | -40 °C - 85 °C |
| Einsatzfeuchtigkeit | ≤90 % rF |
| Lagerfeuchtigkeit | ≤90 % rF |
| Lagertemperatur | -40 °C - 85 °C |

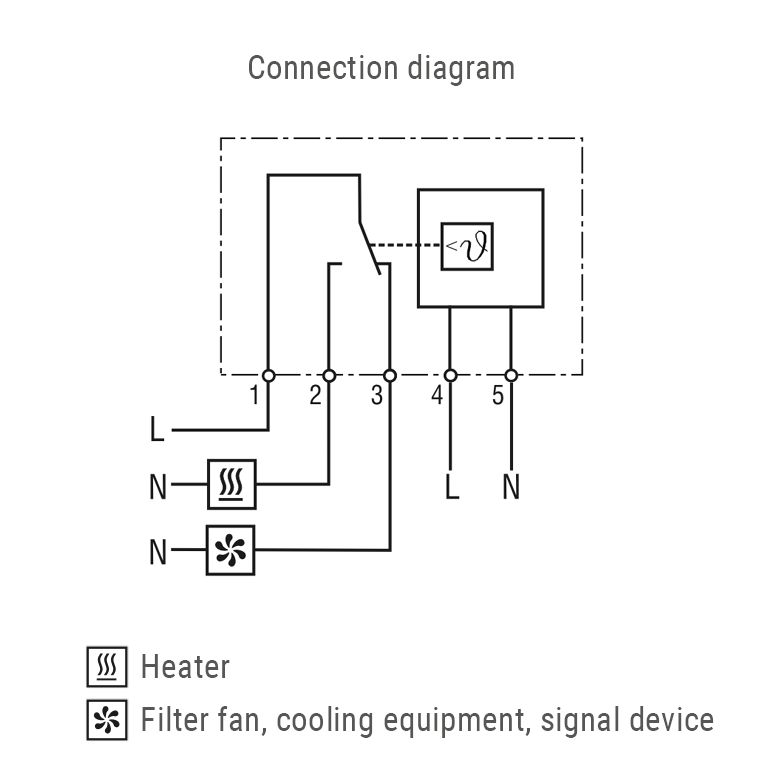

| Anschluss | 5-polige Klemme, Anzugsmoment 0,5 Nm max.: Starrdraht-/Litzenleitung mit Aderendhülse 2,5 mm² (AWG 14) |
| Ausführung | Wechsler |
| Befestigung | Clip für 35 mm DIN-Schiene, EN 60715 |
| Höhe | 64,5 mm |
| Breite | 42 mm |
| Tiefe | 38 mm |
| Gewicht | 70 g |
| Hinweis | Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden. Schalten von ohmscher Last (Schalten von induktiver Last). |
