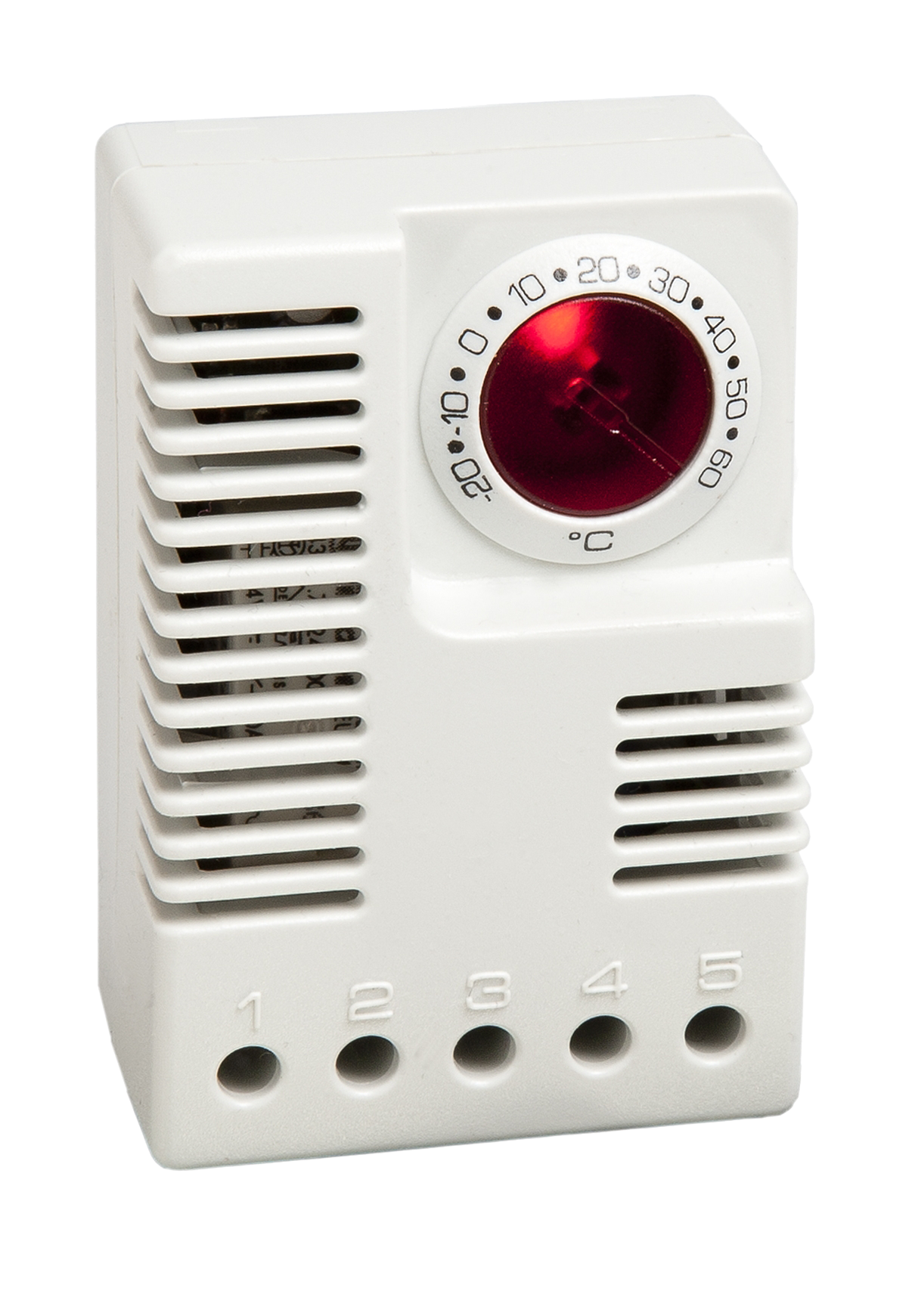

electronic thermostat

ETR 011

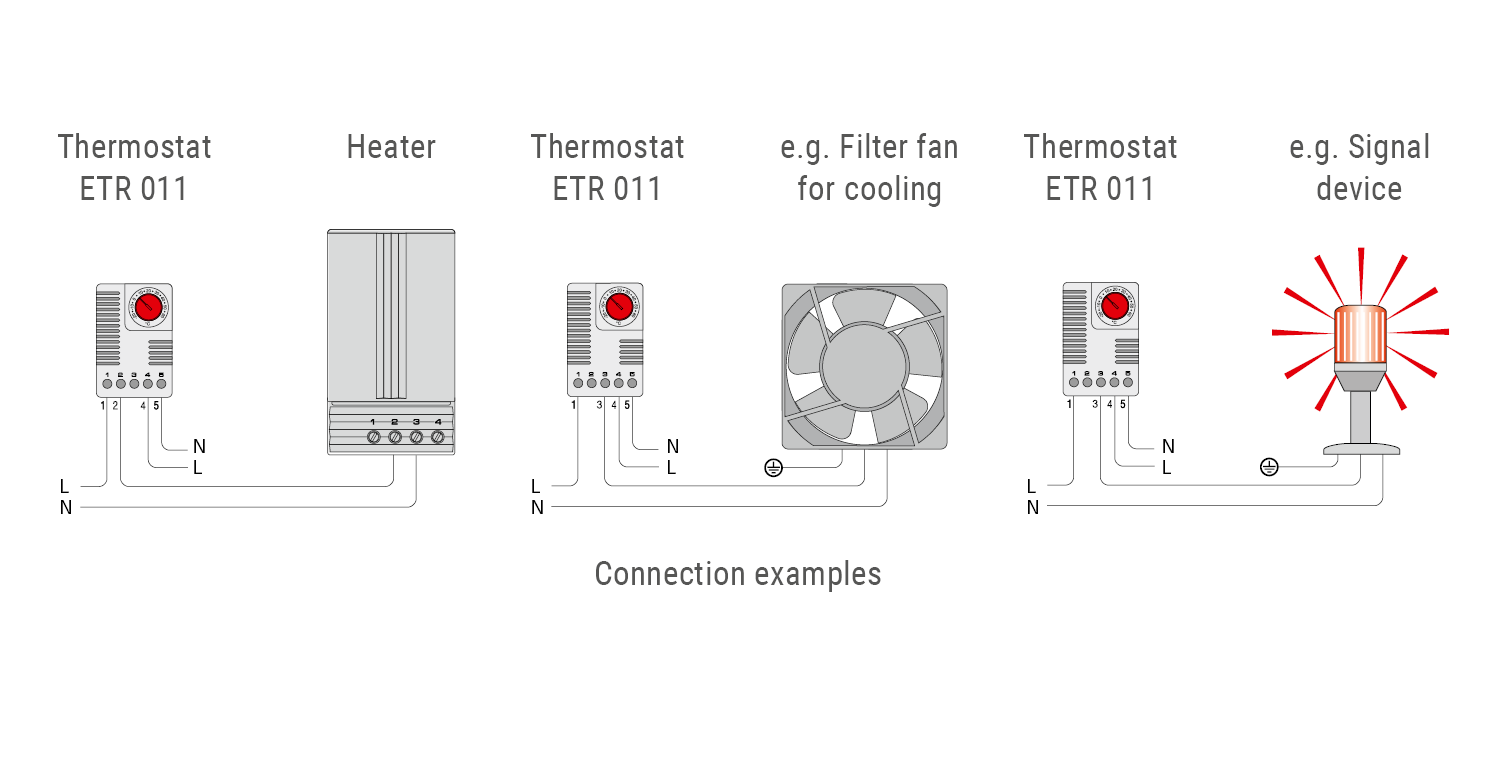

Thermostat électronique pour la commande de chauffages, d'appareils réfrigérants, de ventilateurs à filtre ou de générateurs de signaux. Détecte la température ambiante et commute via les relais de sortie avec contact inverseur. Si, par exemple, un chauffage est en marche, la LED intégrée s'allume.

Grande plage de réglage
La faible hystérésis permet un contrôle précis
Affichage optique de l'état (LED)
contact inverseur (chauffage ou refroidissement)
Fixation par clip

Caractéristiques techniques

Type d'appareil	Thermostats
Type de contact	Relais
Sonde	NTC
Indice de protection IP	IP20
Affichage d’état	LED
Boîtier	plastique selon UL94 V-0, gris clair
AC/DC	AC
Courant d'appel maximal	16 A
Puissance consommée	1 W
Puissance de commutation	8 (1,6) A (AC) 100 W (DC)
Courant de commutation résistif	8 A
Tension de référence maximale ohmique	240 VAC
Courant de commutation 2 résistif maximale	120 VAC
Courant de commutation inductif	1,6 A
Tension de référence maximale inductive	240 VAC
Tension de référence 2 maximale	120 VAC
Tension de référence maximale dc ohmique	24 VDC
Puissance minimale de commutation	0,3 W
Tension minimale de référence	5 V
Courant de commutation	5 mA
Temps de réponse	5 s
Durée de vie	>50000 cycles
Hystérésis	4 K
Tolérance du différentiel de commutation	± 1 K
Température d'utilisation	-40 °C - 85 °C
Humidité d'utilisation	≤90 % HR
Humidité de stockage	≤90 % HR
Température de stockage	-40 °C - 85 °C

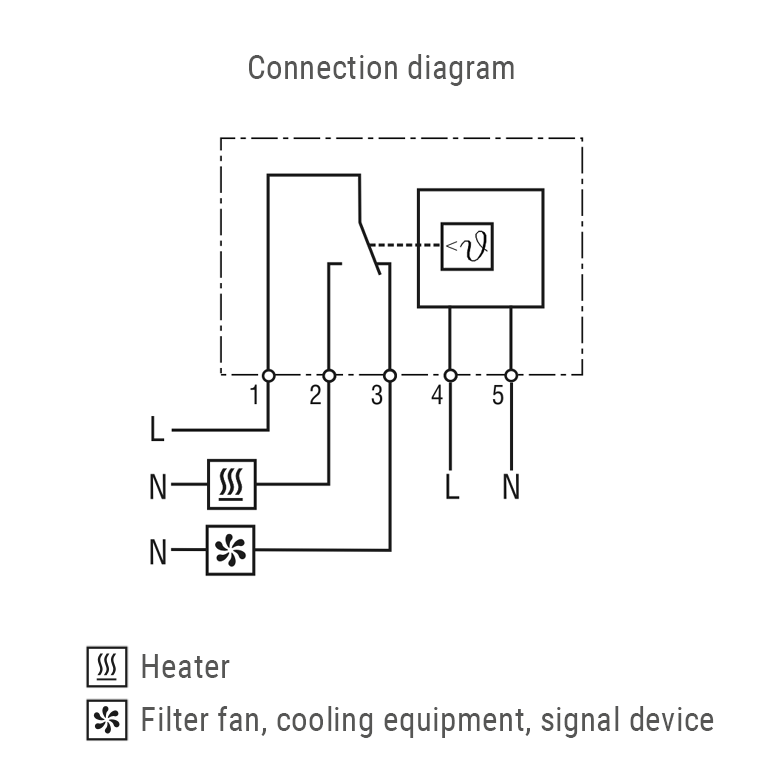

Raccordement	borne à 5 pôles, couple de serrage 0,5 Nm maxi : fil rigide/câble à torons avec embout de câble 2,5 mm² (AWG 14)
Modèle	inverseur
Fixation	Clip pour rail DIN de 35 mm, EN 60715

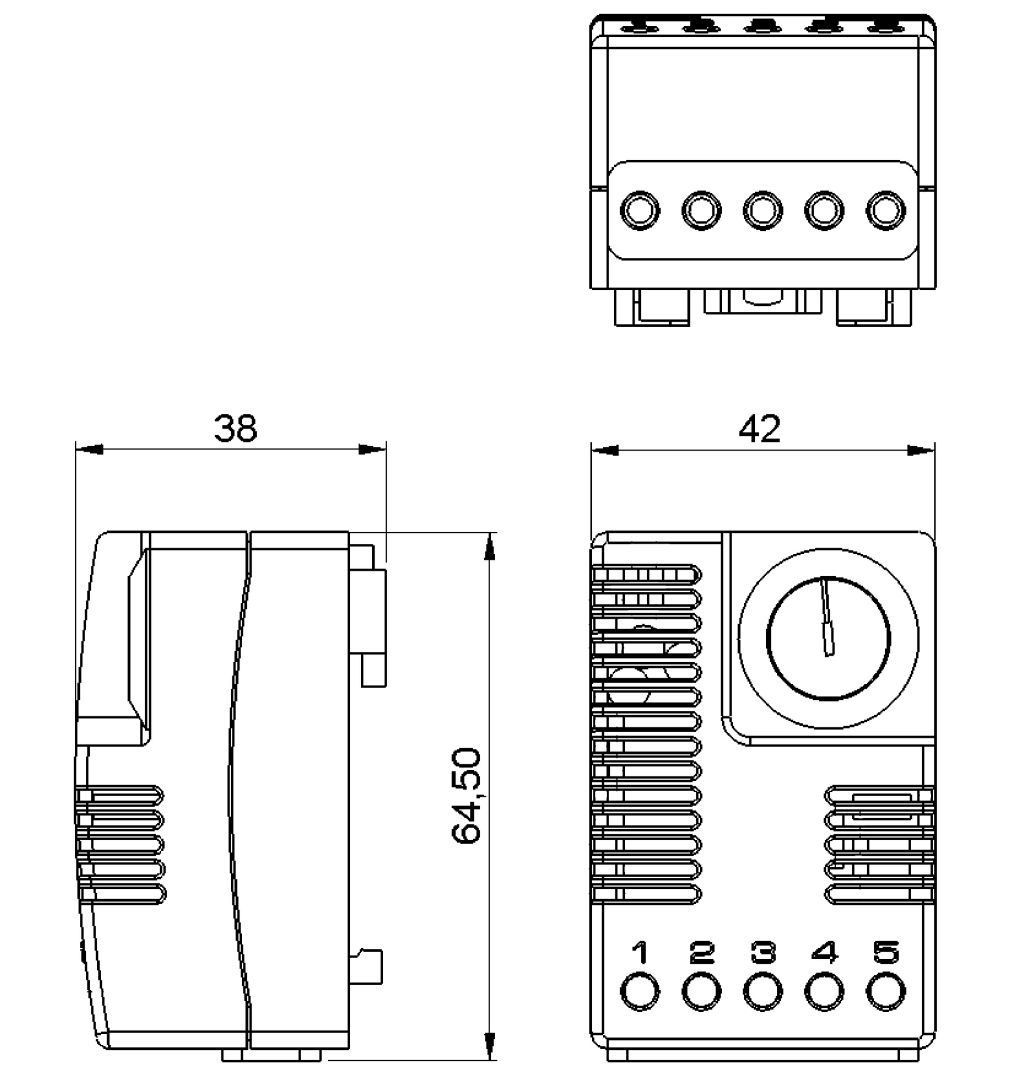

Hauteur	64,5 mm
Largeur	42 mm
Profondeur	38 mm
Poids	70 g
Remarque	En cas de raccordement avec des câbles à torons, il faut utiliser des embouts de câble. Commuter une charge ohmique (commuter une charge inductive).

Variantes de produits

Numéro d’article	Plage de réglage	Tension de fonctionnement minimale	Tolérance de la tension de fonctionnement	Durée du courant d’appel	Courant de commutation dc ohmique	Couple de serrage	Consultation	CAD	Fiche technique
01131.0-00	-20 °C - 60 °C	230 V	207 V - 253 V		4,2 A				ETR011-01131.0-00-Datasheet-FR.pdf
01131.9-00	-4 °F - 140 °F	120 V		10 s		0,5 Nmmax.			ETR011-01131.9-00-Datasheet-FR.pdf
