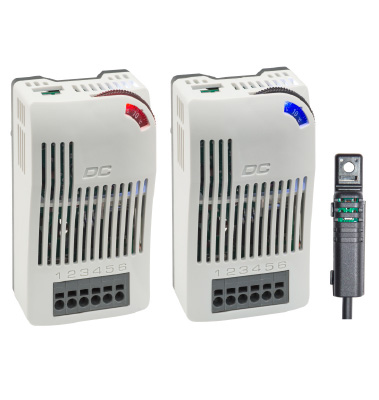

dct010-elektronischer-thermostat-oeffner-schlieįer-electronic-thermostat-feature

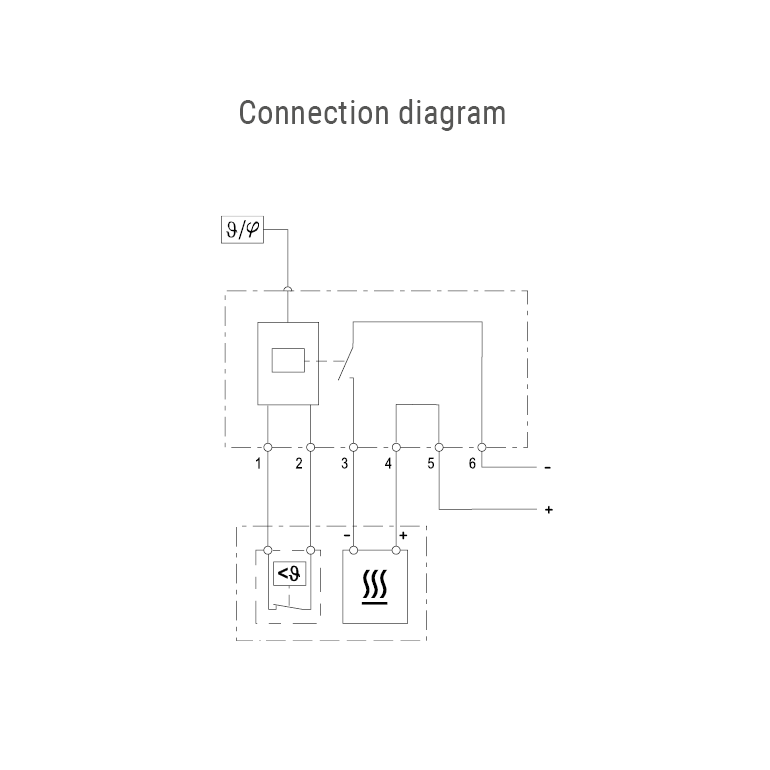

2017-04-dcf010-dct010-connection-diagram

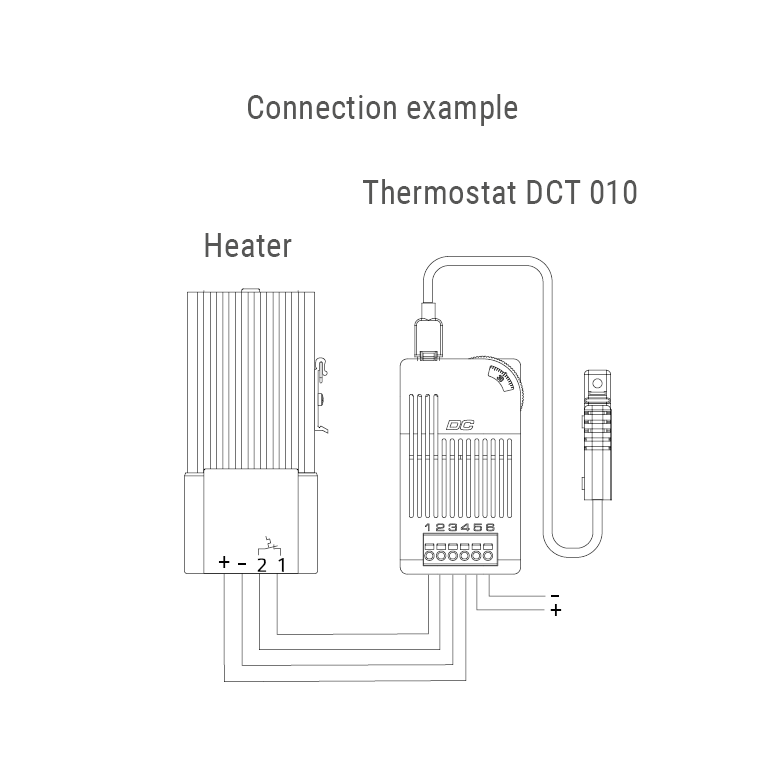

2017-04-dcf010-dct010-connection-example

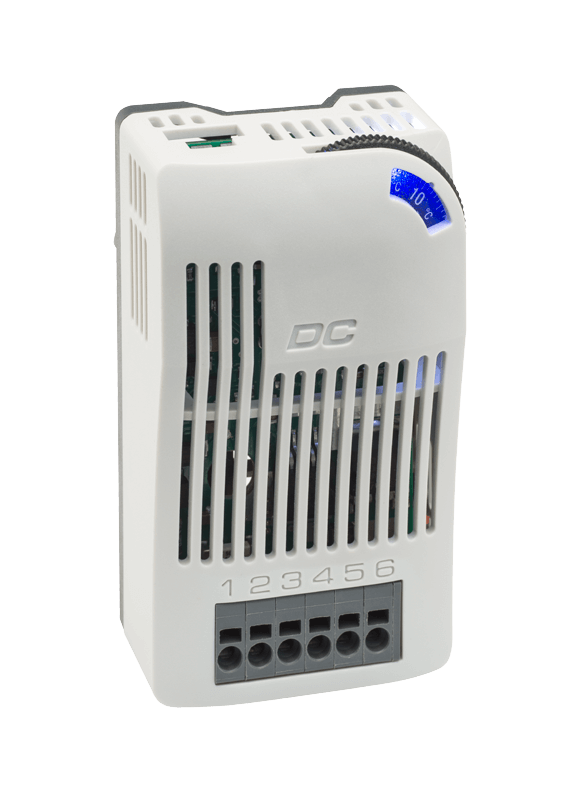

Elektronischer Thermostat

DCT 010

Elektronischer Thermostat mit integriertem Schaltmodul zur Regelung von DC Geräten in Gehäusen und Schaltschränken. Schaltet alle gängigen Verbraucher in Schaltschrank-Applikationen: Heizungen, Lüfter, Signalgeber, etc. Schließer-Versionen (NO) in zwei Versionen mit weitem Temperatur-Einstellbereich. Öffner-Versionen (NC) mit sekundärer Schaltfunktion: 65 % rF fest eingestellt.

Internes Schaltmodul mit hoher DC Schaltleistung
Temperatur einstellbar
Kleine Hysterese
Externer Sensor

Überblick Technische Daten

Gerätetyp	Thermostate DC Anwendungen
Kontaktart	MOSFET
Schutzart	IP20
Betriebsanzeige	LED

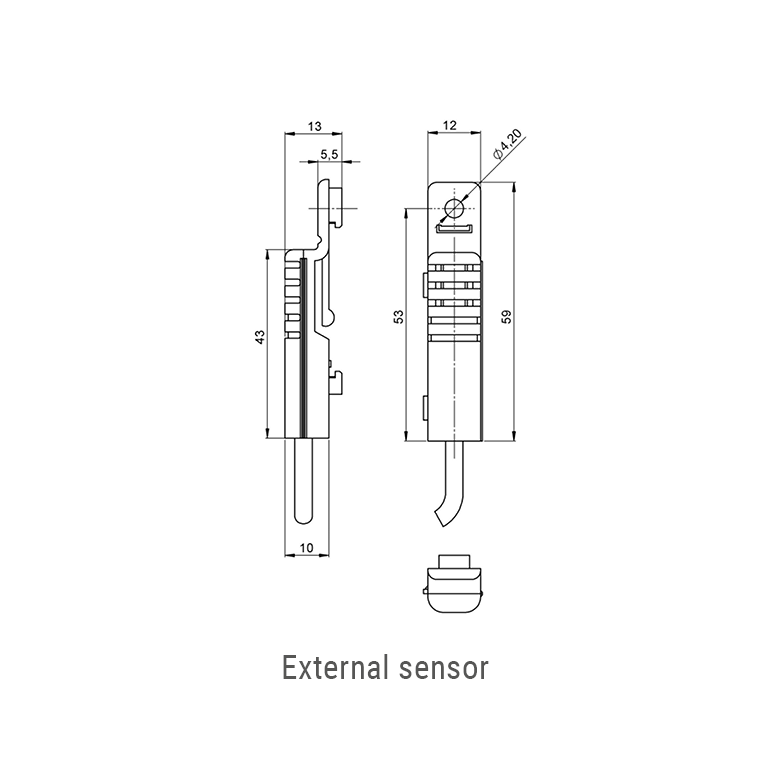

Externer Sensor	Leitung 2 m mit rastbarem Stecker
Gehäuse	Kunststoff nach UL94 V-0, lichtgrau
AC/DC	DC
Betriebsspannung	20 V - 56 V
Betriebsspannung Toleranz	18 V - 61 V
maximaler Einschaltstrom	24 A
Dauer Einschaltstrom	10 s
Leistungsaufnahme	1 W
Maximale Bezugsspannung ohmsch	20…56 VDC
Ansprechzeit	5 s
Lebensdauer	>100000 Zyklen
Schaltdifferenz	3 K
Schaltdifferenz Toleranz	± 1 K
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-40 °C - 80 °C
Anschluss	6-polige Klemme: Litzenleitung 1,5 mm² (AWG 16) max. 2,5 mm² (AWG 12)
Befestigung	Clip für 35 mm DIN-Schiene, EN 60715

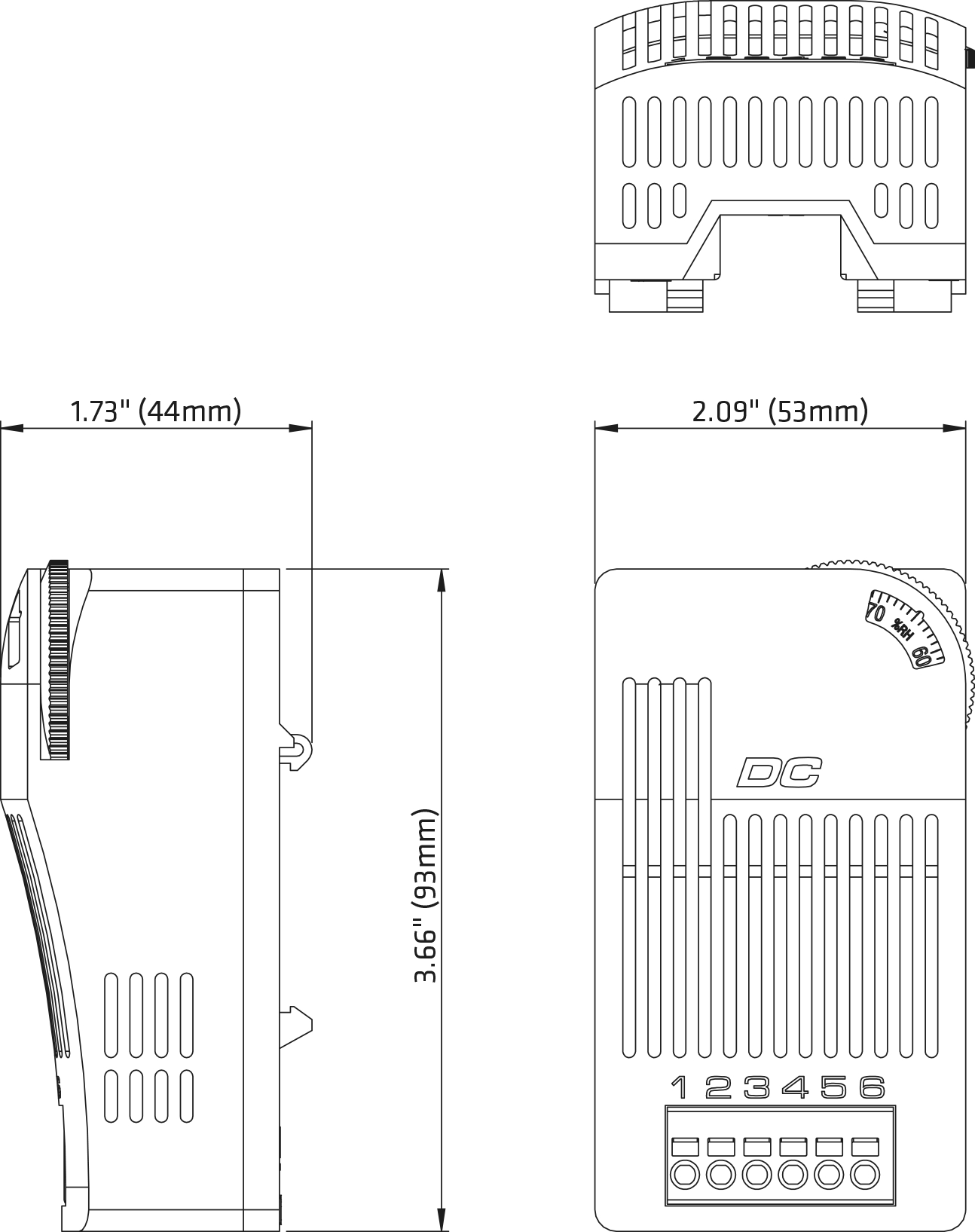

Höhe	93 mm
Breite	53 mm
Tiefe	44 mm
Gewicht	120 g
Hinweis	Sekundäre Schaltfunktion: Varianten mit sekundärer Schaltfunktion können zusätzlich auf Feuchte reagieren und bieten so einen höheren Schutz der Elektronik. Schaltdifferenz: 4% rF (+1% Toleranz) bei +25°C (+77°F), 50% rF. Bei Anschluss mit Litzenleitungen müssen Aderendhülsen verwendet werden.

Produktvarianten

Artikelnummer	Einstellbereich	Schaltleistung	Schaltstrom ohmsch	Unterer Einstellbereich 2	Einsatztemperatur	Ausführung	Datenblatt
01011.0-41	-10 °C - 50 °C	13 A (DC)	13 A	65 % rF	-40 °C - 50 °C	Öffner (NC)	DCT010-01011.0-41-Datasheet-DE.pdf
01011.0-21	-10 °C - 50 °C	13 A (DC)	13 A		-40 °C - 50 °C	Schließer (NO)	DCT010-01011.0-21-Datasheet-DE.pdf
01011.0-22	0 °C - 60 °C	11 A (DC)	11 A		-40 °C - 60 °C	Schließer (NO)	DCT010-01011.0-22-Datasheet-DE.pdf
01011.0-42	0 °C - 60 °C	11 A (DC)	11 A	65 % rF	-40 °C - 60 °C	Schließer (NO)	DCT010-01011.0-42-Datasheet-DE.pdf
