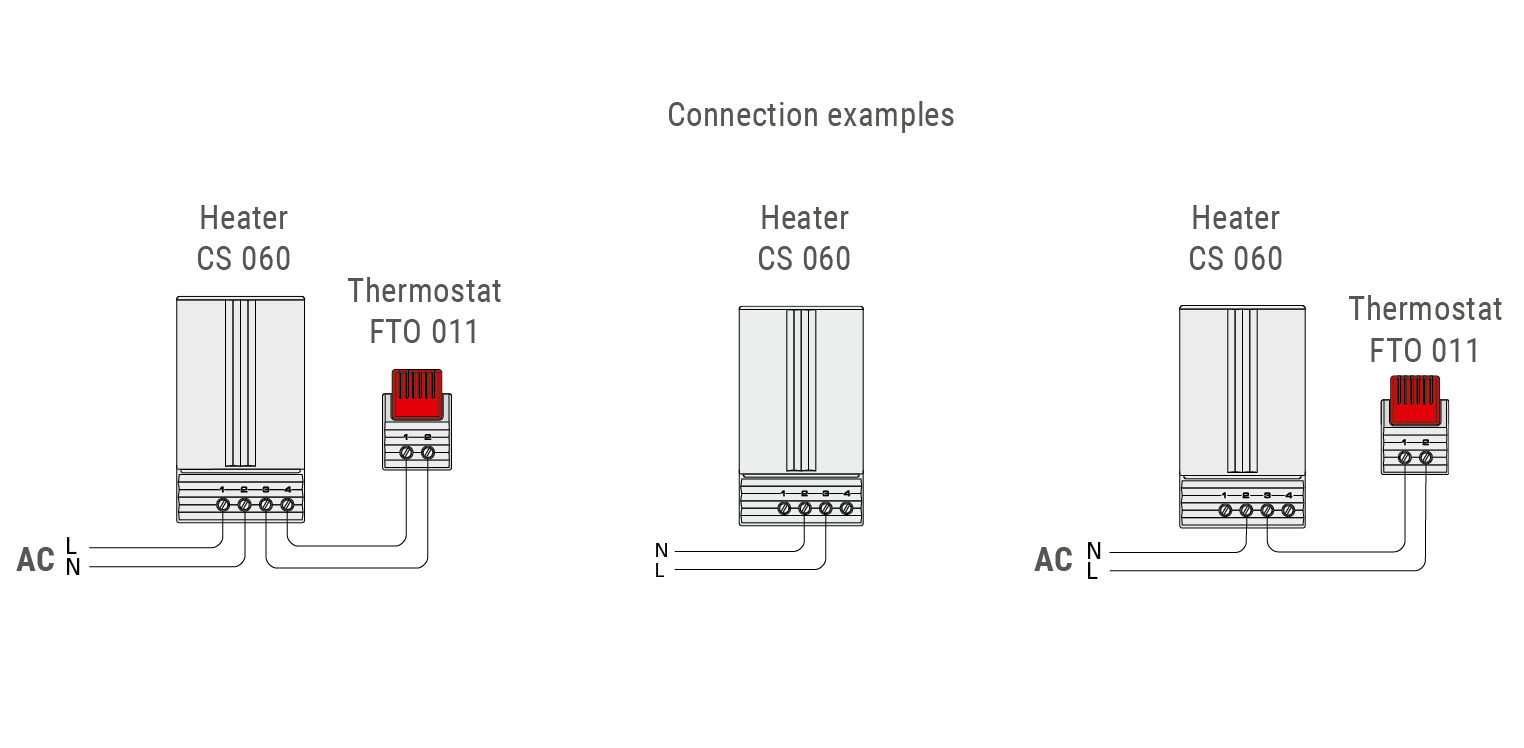

2017-04-cs060-fto011-connectionexample-cs-fto

Schaltschrankheizung

CS 060

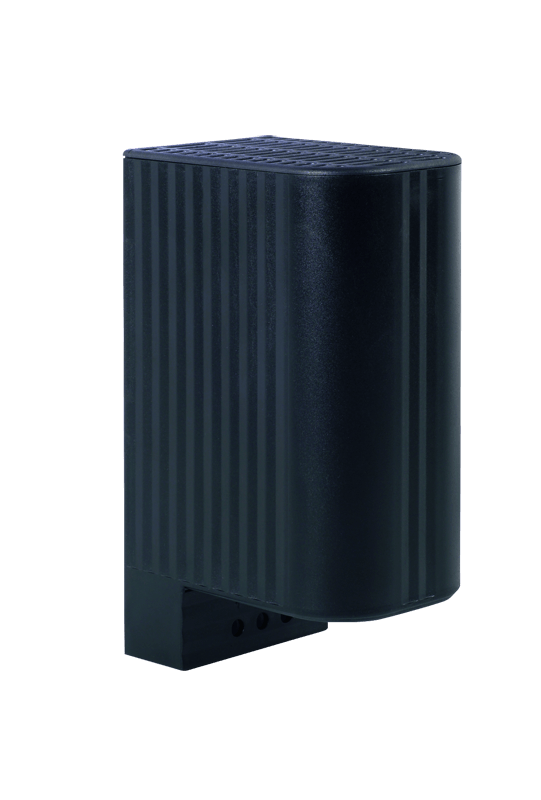

Dies ist eine kompakte Schaltschrankheizung mit PTC-Heizelement für den sicheren Schutz vor Kondensat in Schaltschränken und Gehäusen. Die Konvektionsheizung ist durch eine Kunststoffummantelung berührsicher und schützt Anwender somit vor Hitzeeinwirkung. Dieses Heizgerät ist auch als Baureihe mit festeingestelltem Thermostat (Fix-Thermostat) erhältlich: CSF 060

Berührsicher, niedrige Oberflächentemperatur
Schnelle Montage auf DIN-Schiene 35 mm
Diese Schaltschrankheizung ist für den Dauerbetrieb ausgelegt
PTC-Heizelement

Überblick Technische Daten

Gerätetyp	Konvektions-Heizgeräte Touchsafe
Schutzklasse	II
Schutzart	IP20
Heizelement	Kaltleiter (PTC)
Gehäuse	Kunststoff nach UL94 V-0, schwarz
AC/DC	AC DC
Betriebsspannung	120 V - 240 V
Betriebsspannung Toleranz	110 V - 265 V
Frequenz	50;60 Hz
Oberflächentemperatur	< + 80 °C
Einsatztemperatur	-45 °C - 70 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 70 °C
Anschlussart	Anschlussklemme
Drehmoment	0,8 Nmmax.
Anschluss	4-polige Klemme 2,5 mm², Anzugsmoment 0,8 Nm
Befestigung	Clip für 35 mm DIN-Schiene
Einbaulage	Luftstromrichtung vertikal / Anschluss unten

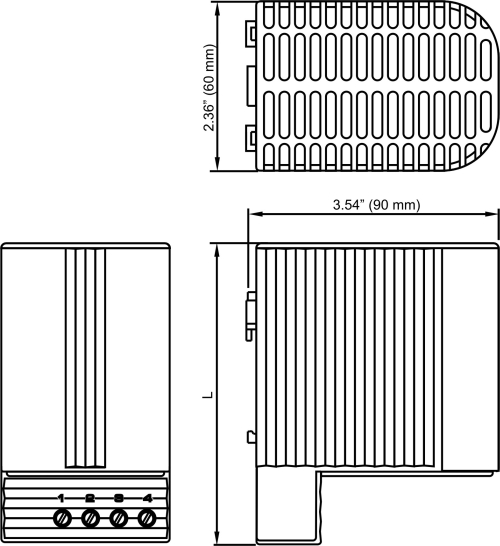

Breite	60 mm
Tiefe	90 mm

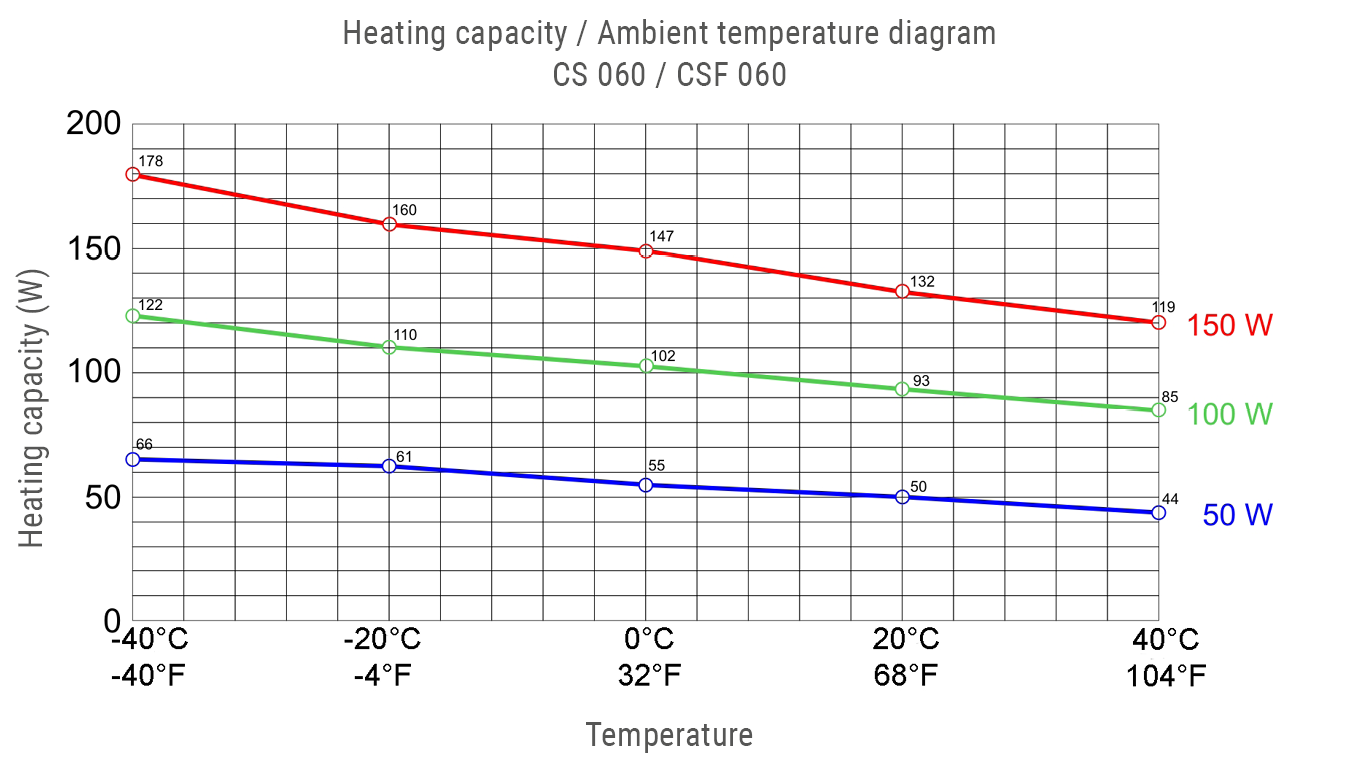

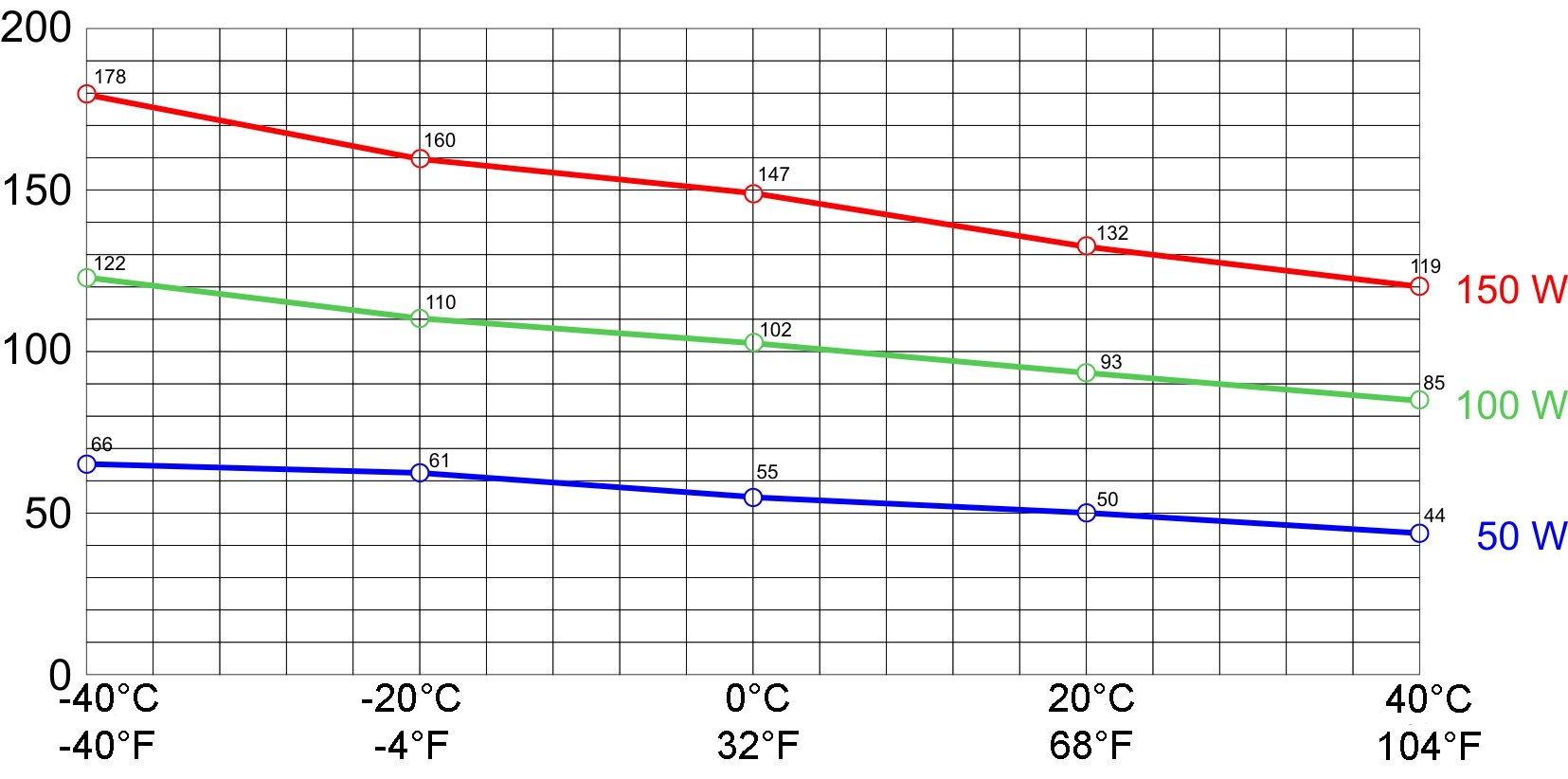

Hinweis	Andere Spannungen auf Anfrage Bei Betrieb unter AC/DC 140 V reduziert sich die Heizleistung um ca. 10 %. Heizleistung bei Umgebungstemperatur-siehe Leistungs-/ Umgebungstemperaturdiagramm Luftaustrittstemperatur 50 mm Abstand zum Schutzgitter.

Produktvarianten

Artikelnummer	Nachfolgeartikel	maximaler Einschaltstrom	Empfohlene Vorsicherung	Minimale Heizleistung	Luft-Auslauftemperatur	Höhe	Gewicht	Datenblatt
06000.0-00	06500.0-00	2,5 A	4 A	50 W	86 °C	110 mm	300 g	CS060-06000.0-00-Datasheet-DE.pdf
06010.0-00	06503.0-00	4,5 A	8 A	100 W	120 °C	110 mm	300 g	CS060-06010.0-00-Datasheet-DE.pdf
06020.0-00	06504.0-00	8 A	10 A	150 W	145 °C	150 mm	500 g	CS060-06020.0-00-Datasheet-DE.pdf
