    Resistencia calefactora para envolventes

    CS 060

    Se trata de una resistencia calefactora para envolventes compacta con un elemento de calefacción PTC para una protección fiable contra la condensación en envolventes y carcasas. La calefacción por convección es segura al tacto gracias a una carcasa de plástico y protege así a los usuarios de los efectos del calor. Esta resistencia calefactora también está disponible en serie con termostato fijo: CSF 060.

    • Seguro al tacto, baja temperatura de superficie
    • Montaje rápido en carril DIN de 35 mm
    • Esta resistencia calefactora para envolventes está diseñada para un funcionamiento continuo
    • elemento de calefacción
    CEUKCAEACULVDE

    Datos técnicos generales

    Tipo de dispositivoResistencias calefactoras de convección; seguras al tacto
    Clase de protecciónII
    Tipo de protecciónIP20
    Elemento de calefacciónResistencia PTC (PTC)
    CarcasaPlástico según UL94 V-0, negro
    AC/DCAC;DC
    Tensión de funcionamiento120 V - 240 V
    Frecuencia50;60 Hz
    Temperatura de superficie< + 80 °C
    Temperatura de funcionamiento-45 °C - 70 °C
    Humedad de funcionamiento≤90 % HR
    Humedad de almacenamiento≤90 % HR
    Temperatura de almacenamiento-45 °C - 70 °C
    Tipo de conexiónBorne de conexión
    Par de torsión0,8 Nmmax.
    Conexiónborne de 4 polos 2,5 mm², par de apriete 0,8 Nm
    MontajeClip para carril DIN de 35 mm
    Posición de instalaciónDirección del caudal de aire vertical / conexión inferior
    Ancho60 mm
    Profundidad90 mm

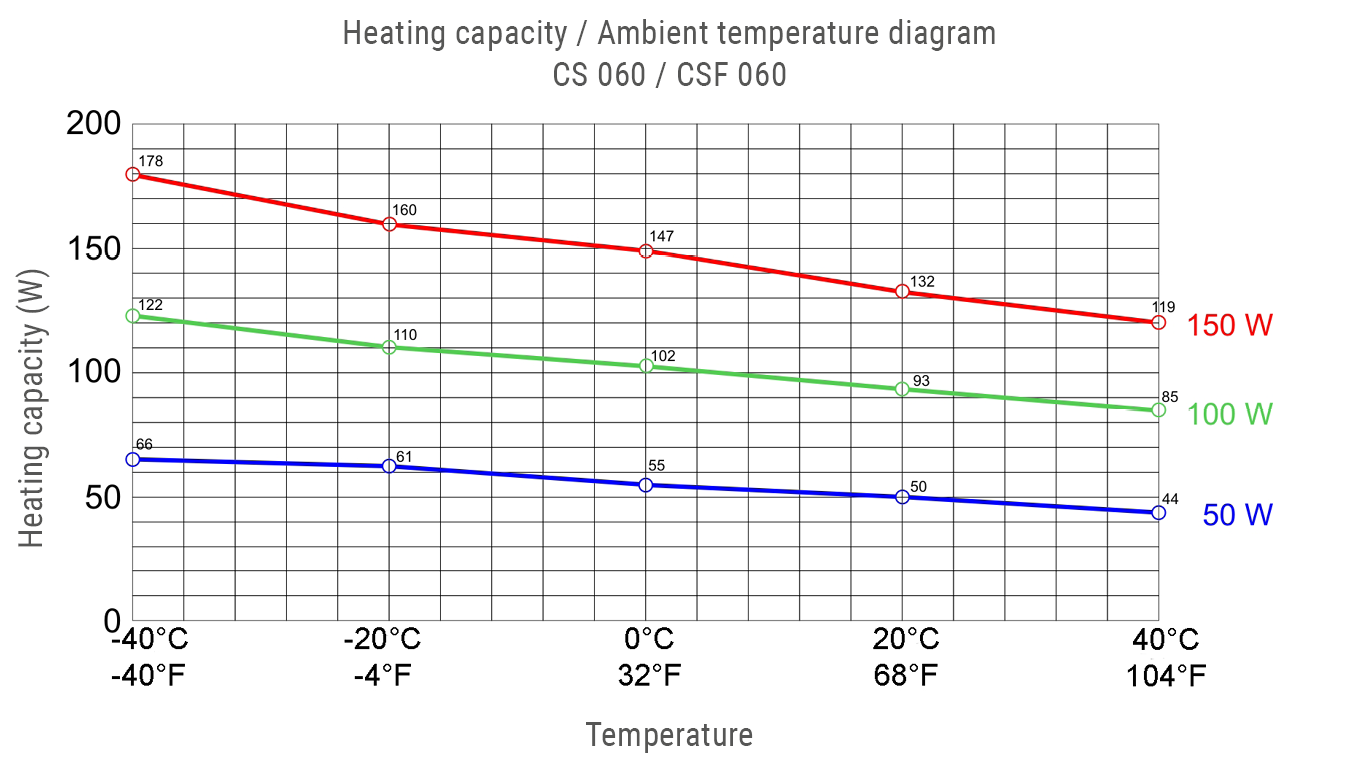

    NotaOtras tensiones a petición;En funcionamiento con AC/DC 140 V, la potencia calorífica se reduce aprox. un 10 %;Potencia calorífica a temperatura ambiente - véase diagrama de potencia/temperatura ambiente; temperatura de salida de aire a 50 mm de la rejilla protectora.
    Tolerancia de la tensión de funcionamiento110 V - 265 V

    Variantes del producto

    Número de artículoCorriente de entradaCapacidad de calefacciónTemperatura de salida de aireAlturaPesoArtículo sustitutivoFusible de respaldo recomendadoInteracciones
    06000.0-002,5 A50 W86 °C110 mm300 g06500.0-004 A
    06010.0-004,5 A100 W120 °C110 mm300 g06503.0-008 A
    06020.0-008 A150 W145 °C150 mm500 g06504.0-0010 A
