Eclairage LED Ecoline pour armoire électrique peu encombrant pour une utilisation dans les armoires électriques, les boîtiers et les espaces de montage techniques à haute densité de composants. Durée de vie élevée de la lampe d'armoire de commande (LED) de 60.000 heures, fixation par aimant, fixation par vis ou clip. Bornes à pression pour le raccordement électrique et le câblage traversant.
Options de commutation : Détecteur de mouvement PIR, Marche-Arrêt, sans interrupteur (préparé pour interrupteur externe)
tension à large spectre
Flux lumineux de 400 Lm, blanc lumière du jour : 6000 à 7000 K
Raccords de bornes à pression
Caractéristiques techniques
Type d'éclairage
LED
Classe de protection
II
Indice de protection IP
IP20
Boîtier
plastique, transparent
Fréquence
50;60 Hz
Puissance consommée
<4 W
Couleur de la lumière
6000 - 7000 K
Flux lumineux
400 Lm
Durée de vie
>60000 h
Température d'utilisation
-40 °C - 60 °C
Humidité d'utilisation
≤90 % HR
Humidité de stockage
≤90 % HR
Température de stockage
-40 °C - 85 °C
Type de connexion
Fiche de raccordement

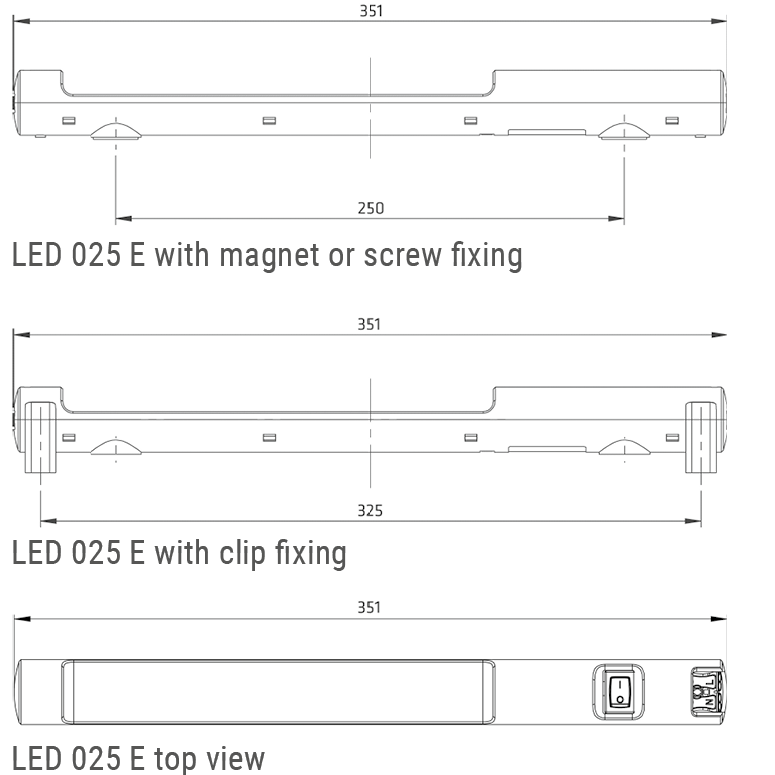

Profondeur
351 mm
Poids
200 g
CCC
Approuvé par la CCC
Variantes de produits
Numéro d’article
Type d'appareil
Interrupteur
AC/DC
Tension de fonctionnement
Tolérance de la tension de fonctionnement
Raccordement
Fixation
Hauteur
Largeur
Remarque
Consultation
CAD
Fiche technique
02540.3-13
Eclairage LED pour armoire électrique
Marche-Arrêt
AC
100 V - 240 V
90 V - 265 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Clip
47,3 mm
40 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Vis
41 mm
52 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm².
Aimant
36 mm
32 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Aimant
36 mm
32 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Vis
41 mm
52 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Vis
41 mm
52 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Clip
47,3 mm
40 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
détecteur de mouvement
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Aimant
36 mm
32 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Aimant
36 mm
32 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
Marche-Arrêt
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Aimant
36 mm
32 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Clip
47,3 mm
40 mm
DC 90 - 110 V (min. DC 80 V, max. DC 125 V)
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
Marche-Arrêt
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Vis
41 mm
52 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
détecteur de mouvement
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Vis
41 mm
52 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
détecteur de mouvement
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Clip
47,3 mm
40 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
sans
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Aimant
36 mm
32 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
sans
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Vis
41 mm
52 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
Marche-Arrêt
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Clip
47,3 mm
40 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
Eclairage LED pour armoire électrique
Applications DC
sans
DC
24 V - 48 V
20 V - 60 V
Borne à pression duo à 2 pôles pour câble rigide de 2,5 mm²,
Câble à torons avec embout de câble 1,5 mm
Clip
47,3 mm
40 mm
La lampe ne doit pas être utilisée pour l'éclairage domestique
La lampe est simplement enclenchée dans le support à clip et peut être tournée dans les deux sens. Avec un angle de rotation total de 180°, cela permet un éclairage optimal.
