Eclairage LED

LED 025

Eclairage LED compact pour armoire électrique. Raccordement électrique par connecteur male avec verrouillage. Durée de vie élevée de la lampe d'armoire de commande (LED) de 60.000 heures. Fixation par aimant, fixation par clip ou vis. Corps lumineux orientable à 180°, angle d`émission de 120° pour un éclairage optimal.

Options de commutation : Détecteur de mouvement PIR, Marche-Arrêt
tension à large spectre
flux lumineux de 400 Lm
couleur de la lumière : 6000 à 7000 K (blanc lumière du jour)

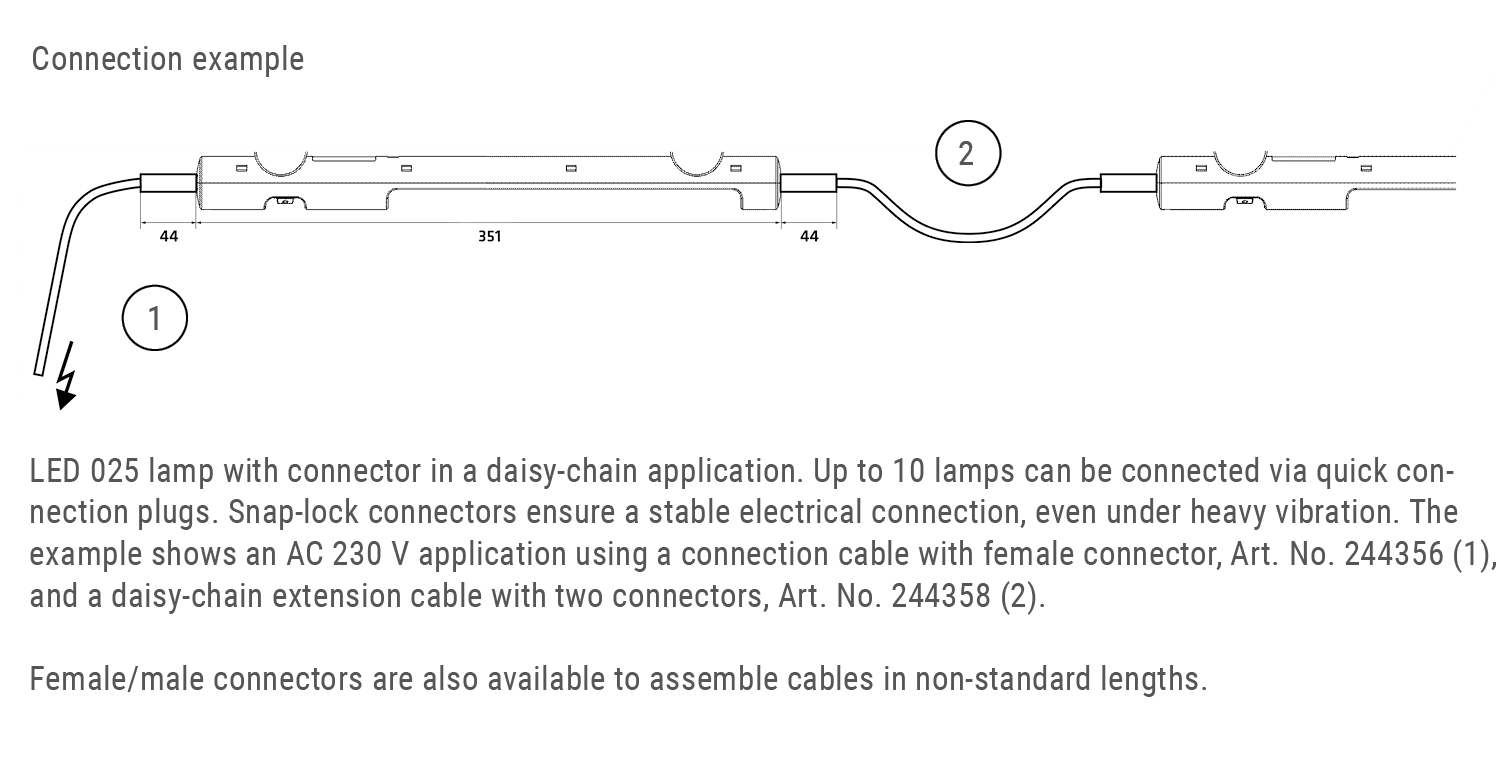

Câblage traversant

Caractéristiques techniques

Type d'éclairage	LED
Classe de protection	II
Indice de protection IP	IP20
Boîtier	plastique, transparent
Fréquence	50;60 Hz
Puissance consommée	<4 W
Couleur de la lumière	6000 - 7000 K
Flux lumineux	400 Lm
Durée de vie	>60000 h
Température d'utilisation	-40 °C - 60 °C
Humidité d'utilisation	≤90 % HR
Humidité de stockage	≤90 % HR
Température de stockage	-40 °C - 85 °C
Type de connexion	Fiche de raccordement
Raccordement	connecteur à pôles avec verrouillage

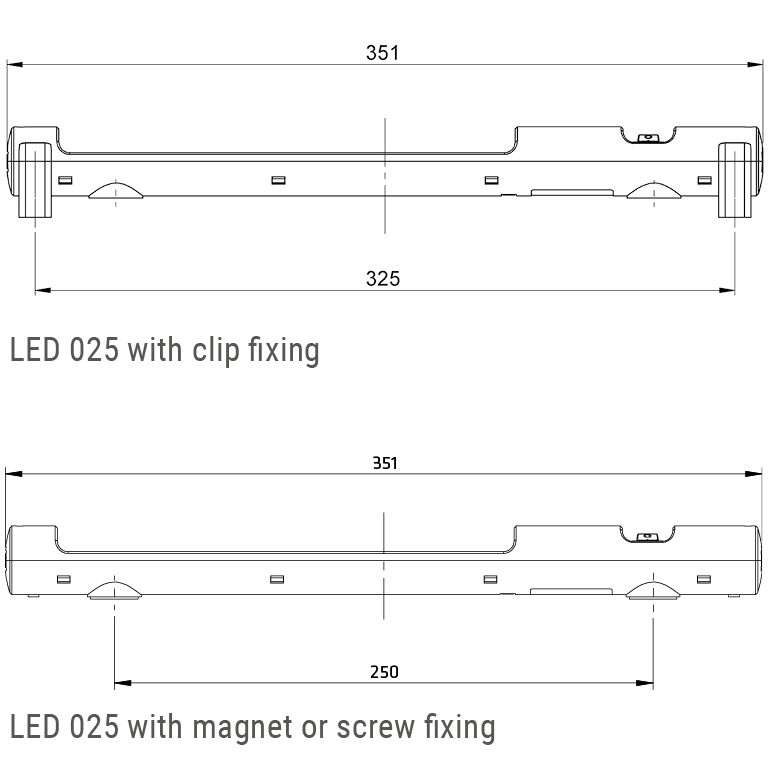

Profondeur	351 mm
Poids	200 g
Accessoires 1	Câble de rallonge 2 x AWG 16 avec connecteur femelle et mâle - Câblage continu, 1 m
Accessoires 2	Câble de raccordement 2 x AWG 16 avec connecteur femelle, 2 m

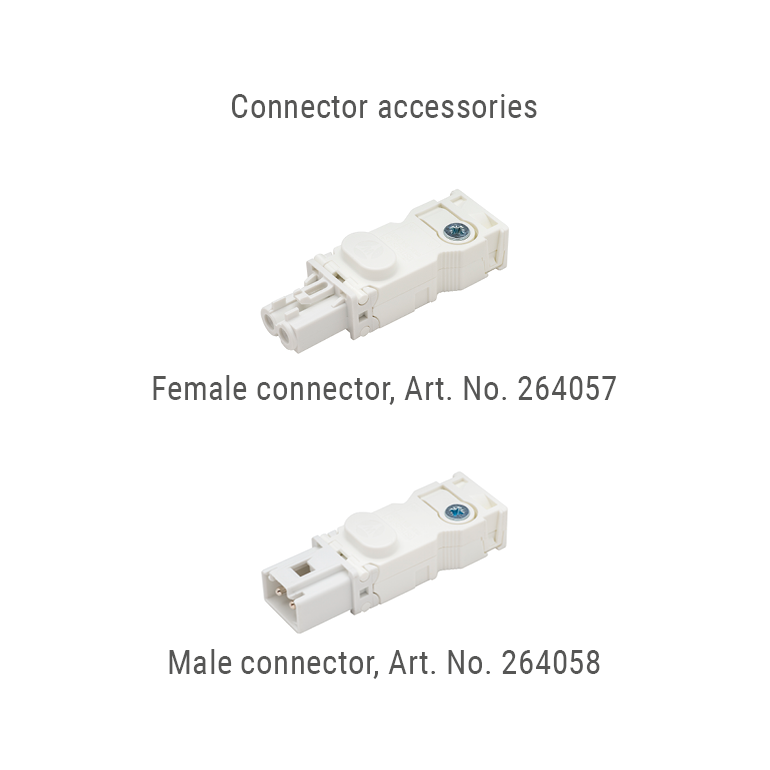

Accessoires 3	connecteur femelle séparé pour le raccordement du câble
Accessoires 4	connecteur male séparé pour le raccordement du câble
Remarque	La lampe ne doit pas être utilisée pour l'éclairage domestique.
CCC	Approuvé par la CCC

Variantes de produits

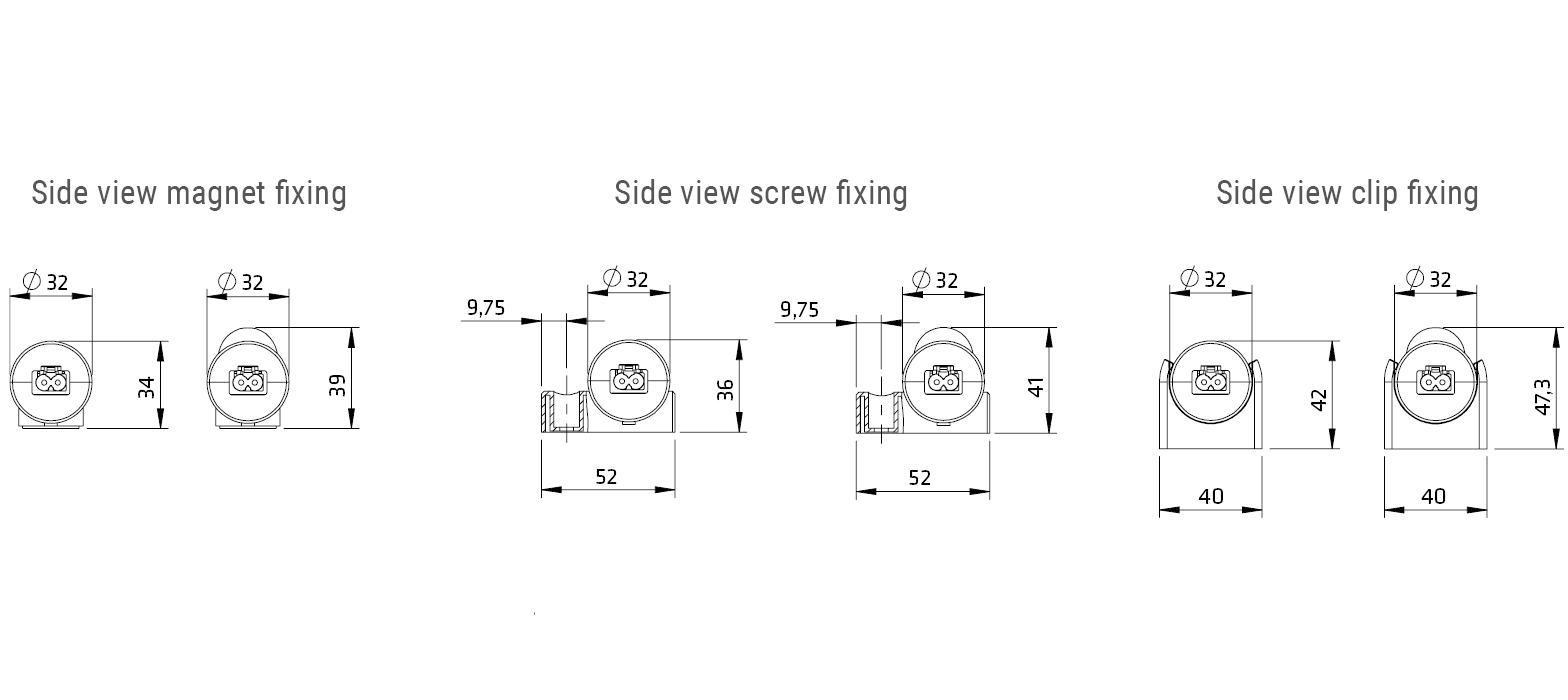

Numéro d’article	Type d'appareil	Interrupteur	AC/DC	Tension de fonctionnement	Tolérance de la tension de fonctionnement	Fixation	Hauteur	Largeur	Référence Accessoires 1	Référence Accessoires 2	Référence Accessoires 3	Référence Accessoires 4	Fiche technique
02540.0-00	Eclairage LED pour armoire électrique	Marche-Arrêt	AC	100 V - 240 V	90 V - 265 V	Aimant	34 mm	32 mm	244359	244357	264057	264058	LED025-02540.0-00-Datasheet-FR.pdf
02540.1-01	Eclairage LED pour armoire électrique Applications DC	Marche-Arrêt	DC	24 V - 48 V	20 V - 60 V	Vis	36 mm	52 mm	244363	244361	264059	264060	LED025-02540.1-01-Datasheet-FR.pdf
02540.0-01	Eclairage LED pour armoire électrique	Marche-Arrêt	AC	100 V - 240 V	90 V - 265 V	Vis	36 mm	52 mm	244359	244357	264057	264058	LED025-02540.0-01-Datasheet-FR.pdf
02541.0-00	Eclairage LED pour armoire électrique	détecteur de mouvement	AC	100 V - 240 V	90 V - 265 V	Aimant	39 mm	32 mm	244359	244357	264057	264058	LED025-02541.0-00-Datasheet-FR.pdf
02541.0-03	Eclairage LED pour armoire électrique	détecteur de mouvement	AC	100 V - 240 V	90 V - 265 V	Clip	47,3 mm	40 mm	244359	244357	264057	264058	LED025-02541.0-03-Datasheet-FR.pdf
02541.0-01	Eclairage LED pour armoire électrique	détecteur de mouvement	AC	100 V - 240 V	90 V - 265 V	Vis	41 mm	52 mm	244359	244357	264057	264058	LED025-02541.0-01-Datasheet-FR.pdf
02540.1-00	Eclairage LED pour armoire électrique Applications DC	Marche-Arrêt	DC	24 V - 48 V	20 V - 60 V	Aimant	34 mm	32 mm	244363	244361	264059	264060	LED025-02540.1-00-Datasheet-FR.pdf
02541.1-00	Eclairage LED pour armoire électrique Applications DC	détecteur de mouvement	DC	24 V - 48 V	20 V - 60 V	Aimant	39 mm	32 mm	244363	244361	264059	264060	LED025-02541.1-00-Datasheet-FR.pdf
02541.1-01	Eclairage LED pour armoire électrique Applications DC	détecteur de mouvement	DC	24 V - 48 V	20 V - 60 V	Vis	41 mm	52 mm	244363	244361	264059	264060	LED025-02541.1-01-Datasheet-FR.pdf
02541.1-03	Eclairage LED pour armoire électrique Applications DC	détecteur de mouvement	DC	24 V - 48 V	20 V - 60 V	Clip	47,3 mm	40 mm	244363	244361	264059	264060	LED025-02541.1-03-Datasheet-FR.pdf
02540.0-03	Eclairage LED pour armoire électrique	Marche-Arrêt	AC	100 V - 240 V	90 V - 265 V	Clip	42 mm	40 mm	244359	244357	264057	264058	LED025-02540.0-03-Datasheet-FR.pdf
02540.1-03	Eclairage LED pour armoire électrique Applications DC	Marche-Arrêt	DC	24 V - 48 V	20 V - 60 V	Clip	42 mm	40 mm	244363	244361	264059	264060	LED025-02540.1-03-Datasheet-FR.pdf
