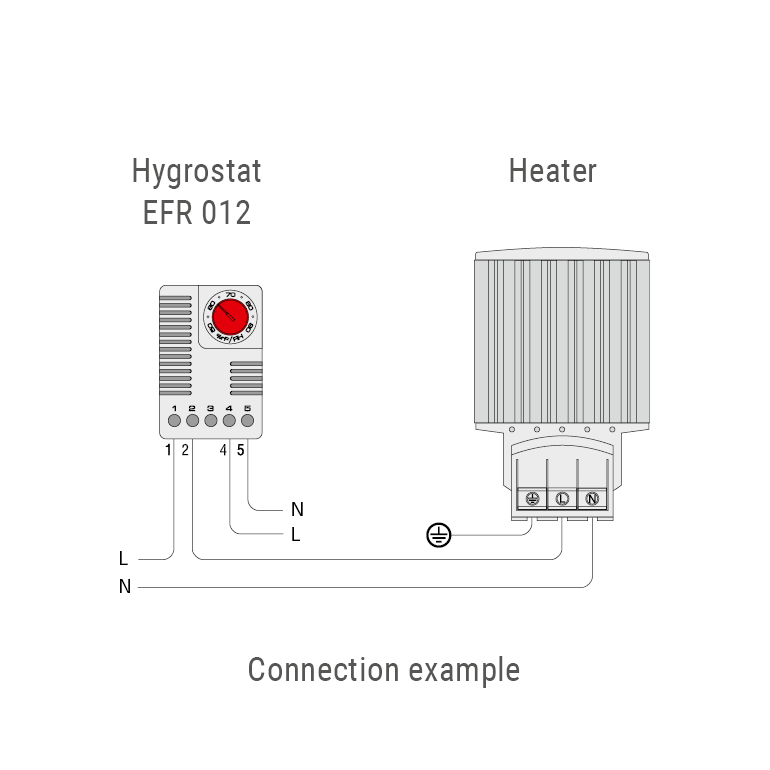

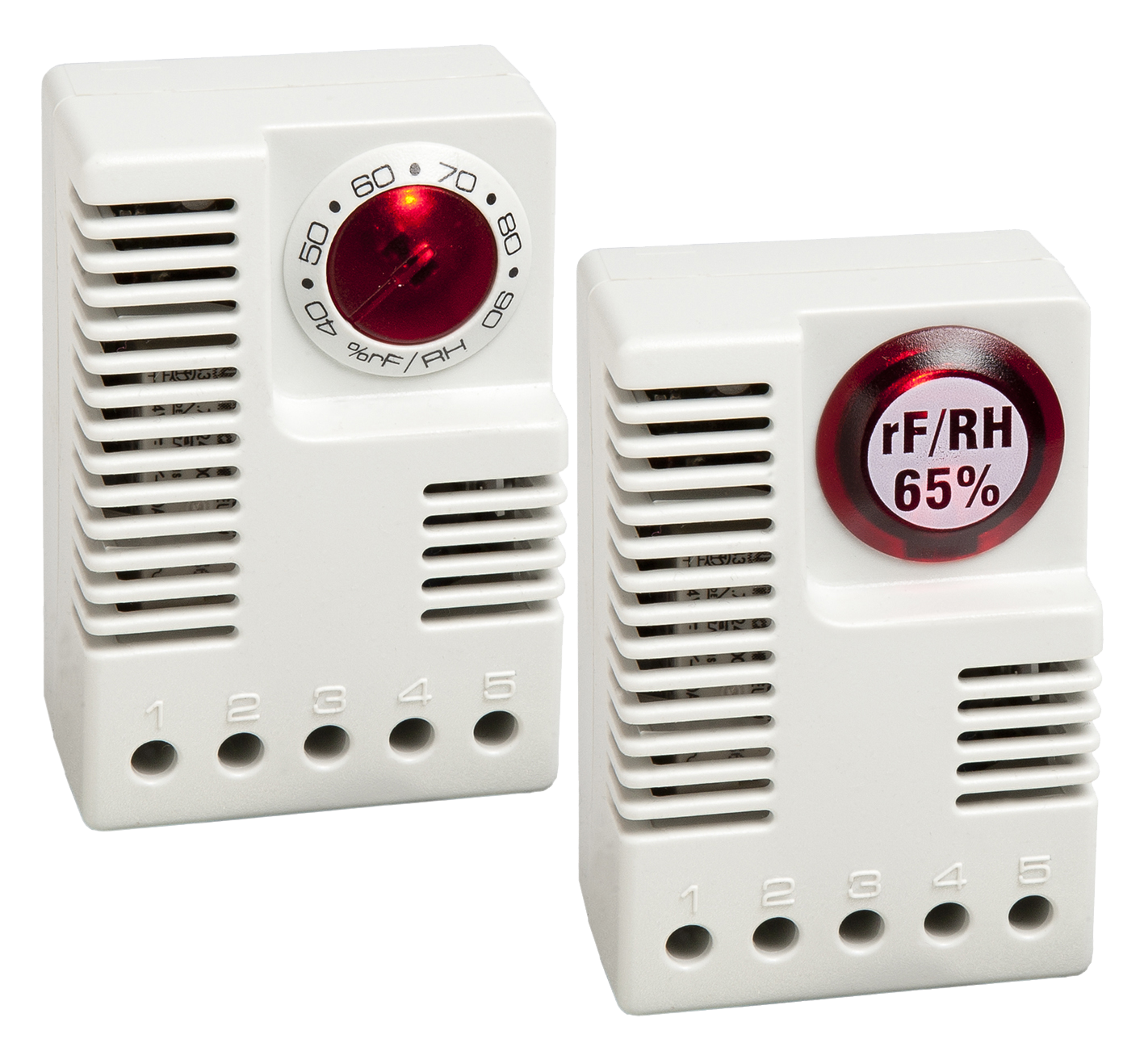

L'hygrostat est utilisé pour éviter le condensant et surveille l'humidité relative dans les armoires électriques et les boîtiers. Dès que la valeur réglée est atteinte, le chauffage se met en marche et la lampe à LED intégrée s'allume.
| Type d'appareil | Hygrostats |
| Type de contact | Relais |
| Indice de protection IP | IP20 |
| Affichage d’état | LED |
| Boîtier | plastique selon UL94 V-0, gris clair |
| AC/DC | AC |
| Courant d'appel | 16 A |
| Durée du courant d’appel | 10 s |
| Puissance consommée | 1 W |
| Puissance de commutation | 8 (1,6) A (AC) ; 100 W (DC) |
| Courant de commutation résistif | 8 A |
| Tension de référence ohmique | 240 VAC |
| Tension de référence 2 ohmique | 120 VAC |
| Courant de commutation inductif | 1,6 A |
| Tension de référence maximale inductive | 240 VAC |
| Tension de référence 2 | 120 VAC |
| Courant de commutation dc ohmique | 4,2 A |
| Tension de référence dc ohmique | 24 VDC |
| Puissance minimale de commutation | 0,3 W |
| Tension de référence | 5 V |
| Courant de commutation | 5 mA |
| Temps de réponse | 5 s |
| Durée de vie | >50000 cycles |
| Hystérésis | 5 % HR |
| Tolérance du différentiel de commutation | ± 3 % HR |
| Température d'utilisation | 0 °C - 60 °C |
| Humidité d'utilisation | ≤90 % HR |
| Humidité de stockage | ≤90 % HR |
| Température de stockage | -20 °C - 70 °C |
| Couple de serrage | 0,5 Nm max. |
| Raccordement | borne à 5 pôles : fil rigide/câble à torons avec embout de câble 2,5 mm² (AWG 14) |
| Modèle | inverseur |
| Fixation | Clip pour rail DIN de 35 mm, EN 60715 |

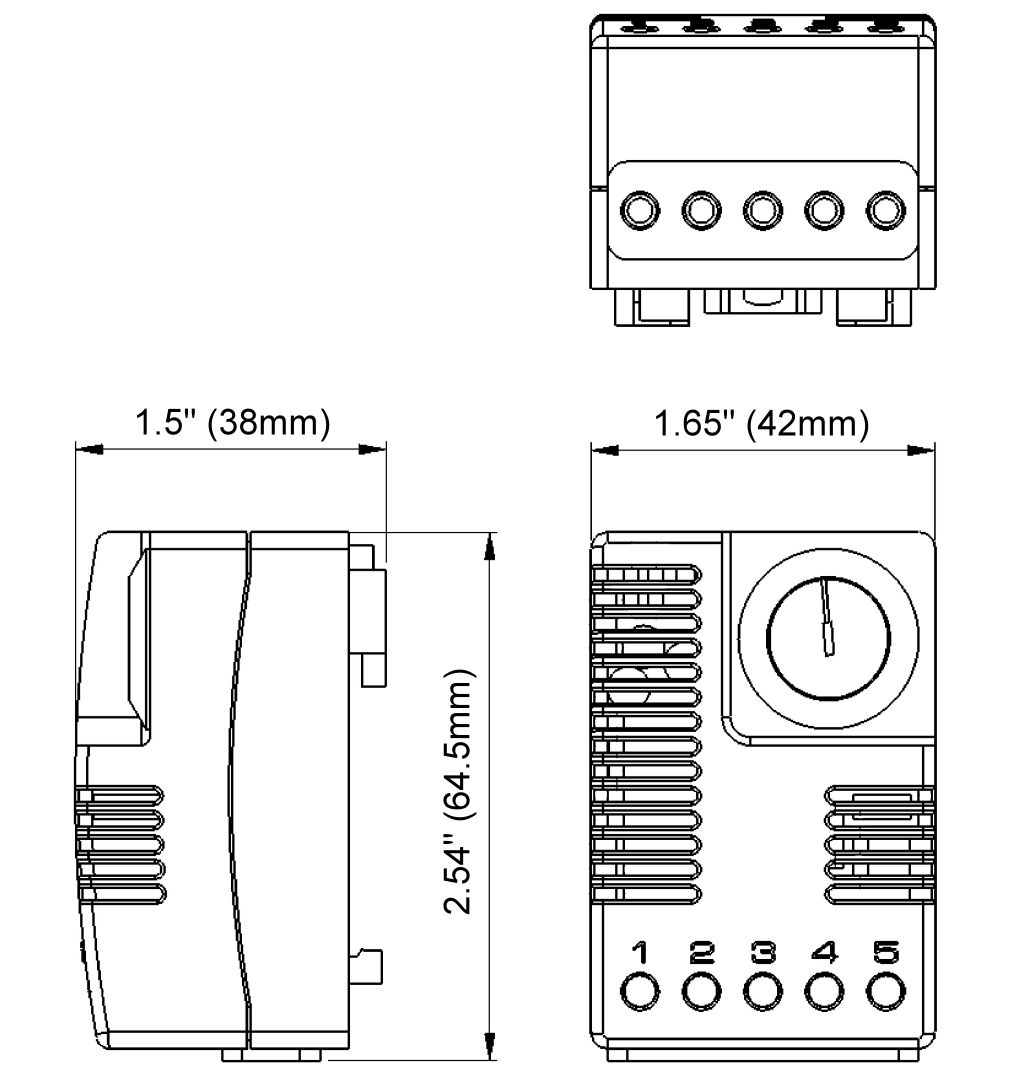

| Hauteur | 64,5 mm |
| Largeur | 42 mm |
| Profondeur | 38 mm |
| Poids | 70 g |
| Remarque | Commuter une charge ohmique (commuter une charge inductive). En cas de raccordement avec des câbles à torons, il faut utiliser des embouts de câble. |
| Numéro d’article | Plage de réglage | Tension de fonctionnement | Interactions |
|---|---|---|---|

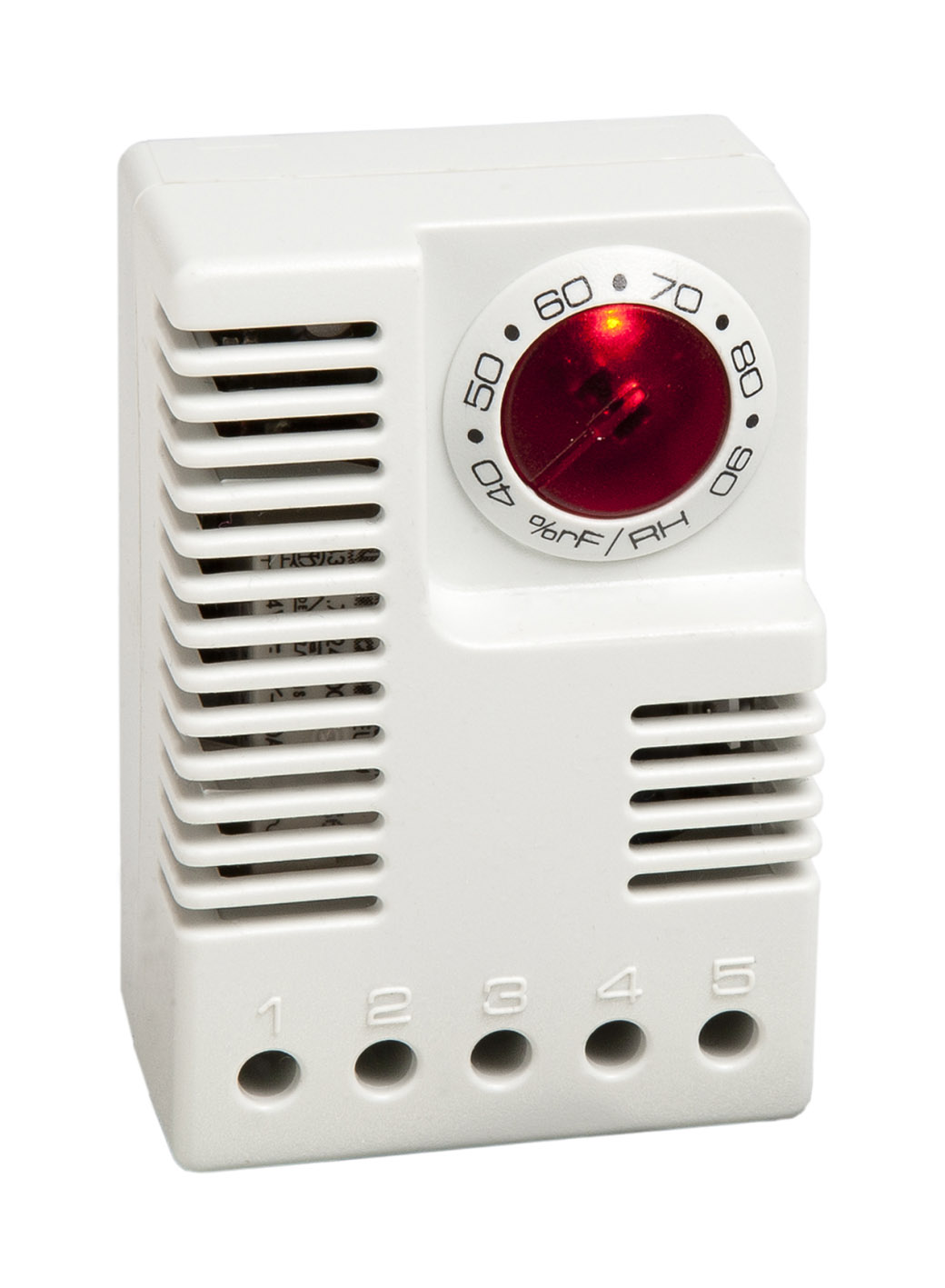

| 01245.0-00 | 40 % HR - 90 % HR | 230 V | |
| 01245.9-00 | 40 % HR - 90 % HR | 120 V | |

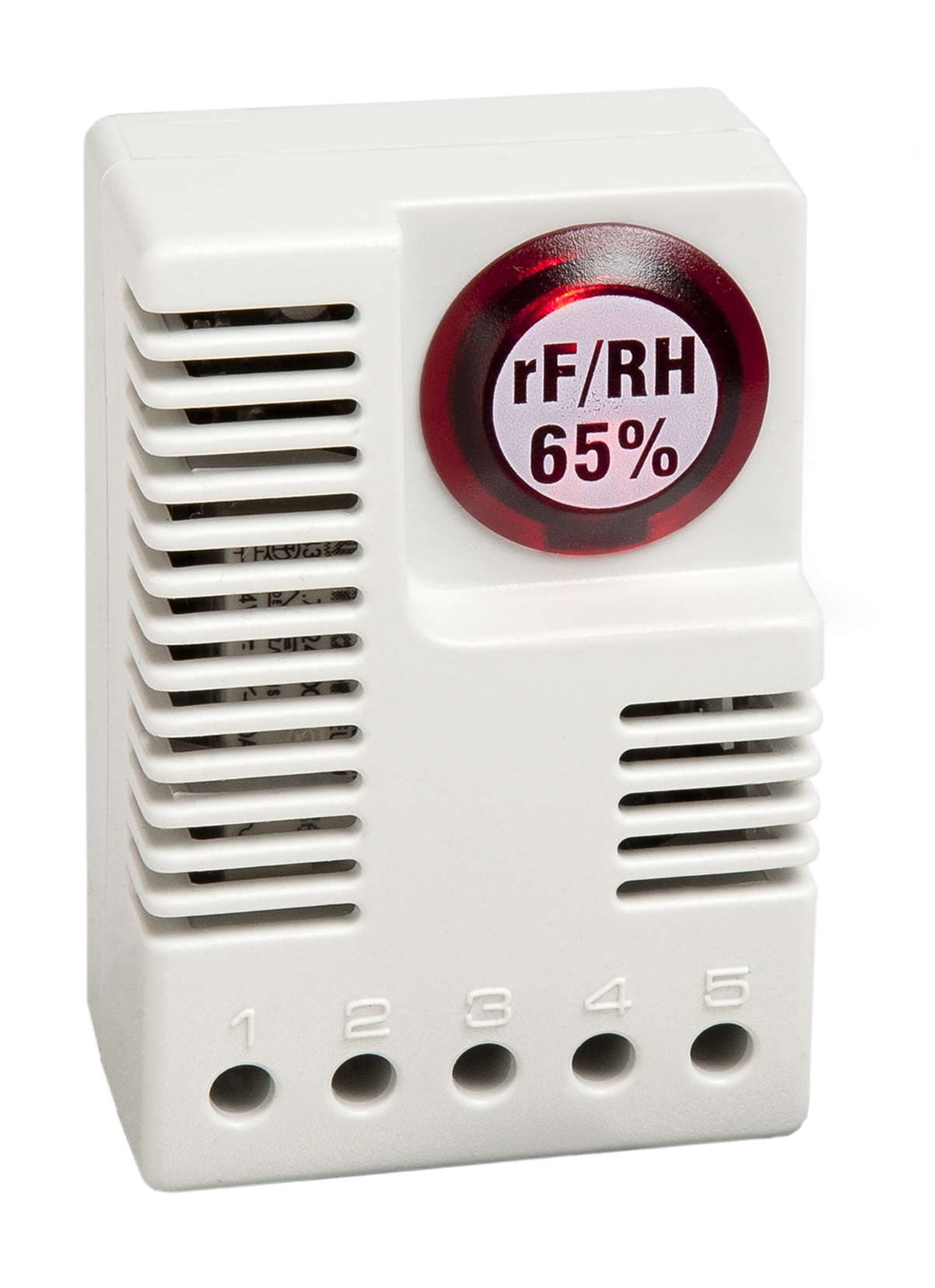

| 01246.0-00 | 65 % HR | 230 V | |
| 01246.9-00 | 65 % HR | 120 V |
