Chauffage de l'armoire électrique avec ventilateur

DCR 030

Cette résistance chauffante avec ventilateur est conçue pour le raccordement à une alimentation électrique DC. Au choix avec thermostat intégré réglable ou hygrostat. Accessoires : sonde externe. Type de montage : montage au fond du boîtier au moyen de vis.

Bornes Push-in pour un raccordement électrique rapide
Sécurité de l'utilisateur : protection contre les contacts accidentels grâce au revêtement plastique Touch-safe

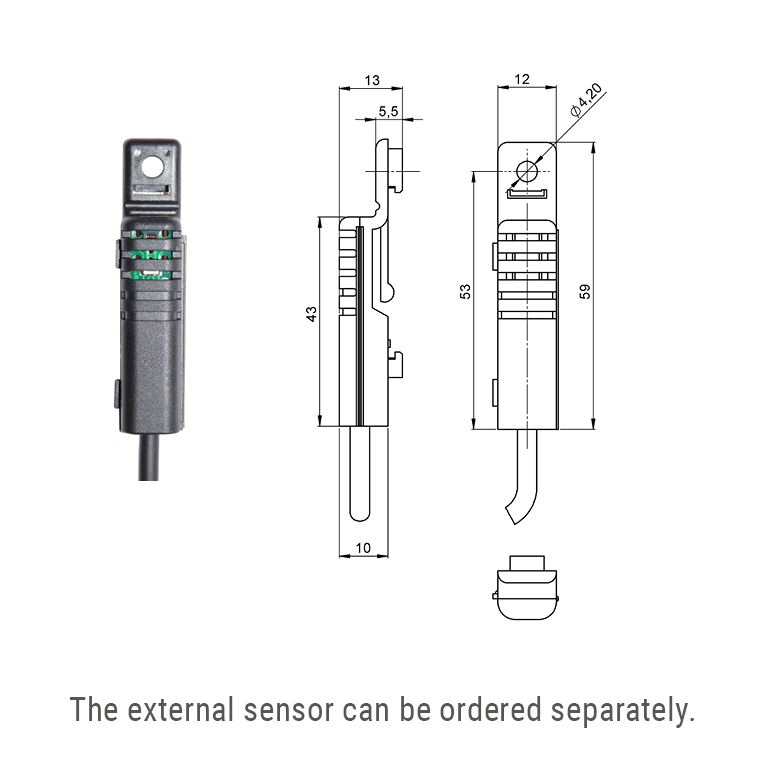

Accessoires : capteur externe

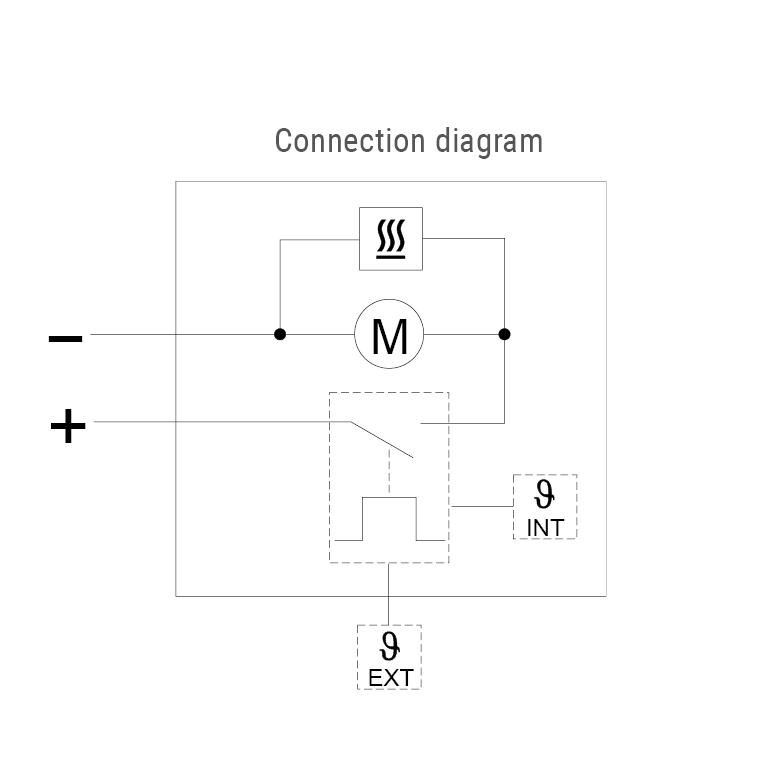

Relais électronique intégré : Thermostat ou hygrostat

Caractéristiques techniques

Type d'appareil	Ventilateur de chauffage DC applications Contrôle intégré Touchsafe
Contrôle de la température	Protection contre la surchauffe en cas de panne du ventilateur avec réinitialisation automatique, protection supplémentaire par fusible irréversible
Classe de protection	II
Indice de protection IP	IP20
Elément chauffant	Cartouche de chauffage haute performance
Élément chauffant	Profilé en aluminium
Boîtier	plastique selon UL94 V-0, noir
AC/DC	DC
Ventilateur axial	160 m³/h
Durée de vie	>50000 h
Tolérance du différentiel de commutation
Température d'utilisation	-45 °C - 70 °C
Humidité d'utilisation	≤90 % HR
Humidité de stockage	≤90 % HR
Température de stockage	-45 °C - 70 °C
Type de connexion	borne de connexion
Raccordement	Borne de connexion "Push-In" à 2 pôles Câble à fils1 1,5 mm² (AWG 16) avec décharge de traction max. 2,5 mm² (AWG 12)
Fixation	fixation par vis
Position de montage	Direction du flux d'air vertical / Raccord en bas

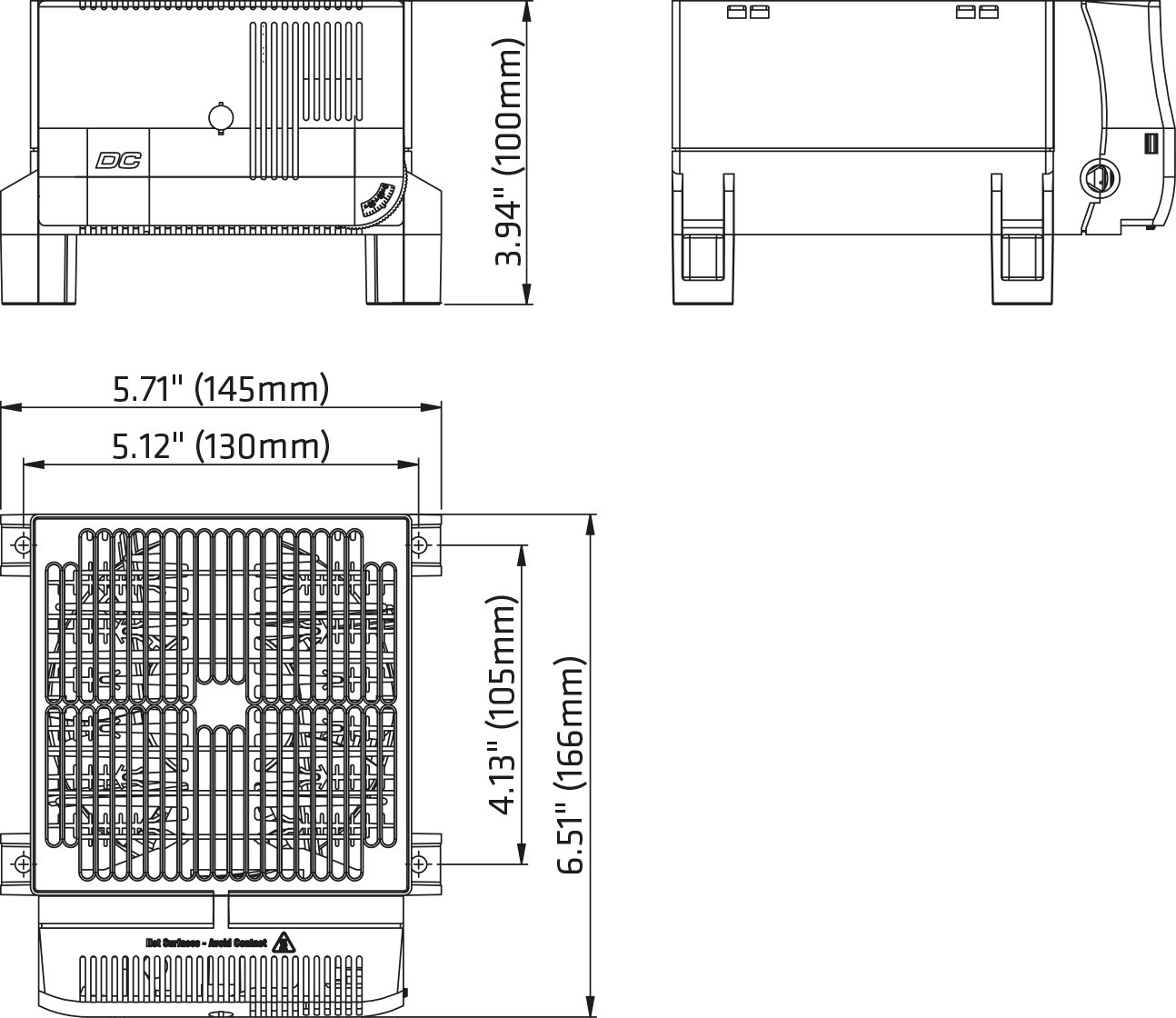

Hauteur	100 mm
Largeur	145 mm
Profondeur	166 mm
Poids	1400 g

Variantes de produits

Numéro d’article	Tension de fonctionnement minimale	Tolérance de la tension de fonctionnement	Fusible de protection recommandé	Puissance de chauffe minimale	Plage de réglage	Hystérésis	Modèle	Référence Accessoires 1	Référence Accessoires 2	Référence Accessoires 3	Accessoires 1	Accessoires 2	Accessoires 3	Remarque	Fiche technique
03092.1-03	24 V	22 V - 26 V	16 A	200 W	40 % HR - 90 % HR	4 % HR	Ventilateur de chauffage avec hygrostat intégré avec raccordement pour capteur d'humidité externe	267071	267072	267126	sonde externe, 1m	sonde externe, 2m	sonde externe, 3m	Ventilateur de chauffage avec thermostat autres modèles (puissances de chauffage, plages de réglage) ainsi que tension de fonctionnement DC 48 V sur demande tolérance ±1% HR	DCR030-03092.1-03-Datasheet-FR.pdf
03092.1-12	24 V	22 V - 26 V	16 A	200 W	-20 °C - 40 °C	3 K	Ventilateur de chauffage avec thermostat intégré avec capteur de température interne							Ventilateur de chauffage avec thermostat autres modèles (puissances de chauffage, plages de réglage) ainsi que tension de fonctionnement DC 48 V sur demande tolérance ±1 K	DCR030-03092.1-12-Datasheet-FR.pdf
03092.1-13	24 V	22 V - 26 V	16 A	200 W	-20 °C - 40 °C	3 K	Ventilateur de chauffage avec thermostat intégré avec raccordement pour capteur de température externe	267071	267072	267126	sonde externe, 1m	sonde externe, 2m	sonde externe, 3m	Ventilateur de chauffage avec thermostat autres modèles (puissances de chauffage, plages de réglage) ainsi que tension de fonctionnement DC 48 V sur demande tolérance ±1 K	DCR030-03092.1-13-Datasheet-FR.pdf
03095.3-03	56 V	61 V - 51 V	20 A	600 W	40 % HR - 90 % HR	4 % HR	Ventilateur de chauffage avec hygrostat intégré avec raccordement pour capteur d'humidité externe	267071	267072	267126	sonde externe, 1m	sonde externe, 2m	sonde externe, 3m	Ventilateur de chauffage avec thermostat autres modèles (puissances de chauffage, plages de réglage) ainsi que tension de fonctionnement DC 48 V sur demande tolérance ±1% HR	DCR030-03095.3-03-Datasheet-FR.pdf
03097.3-12	56 V	61 V - 51 V	20 A	800 W	-20 °C - 40 °C	3 K	Ventilateur de chauffage avec thermostat intégré avec capteur de température interne							Ventilateur de chauffage avec thermostat autres modèles (puissances de chauffage, plages de réglage) ainsi que tension de fonctionnement DC 48 V sur demande tolérance ±1 K	DCR030-03097.3-12-Datasheet-FR.pdf
03097.3-13	56 V	61 V - 51 V	20 A	800 W	-20 °C - 40 °C	3 K	Ventilateur de chauffage avec thermostat intégré avec raccordement pour capteur de température externe	267071	267072	267126	sonde externe, 1m	sonde externe, 2m	sonde externe, 3m	Ventilateur de chauffage avec thermostat autres modèles (puissances de chauffage, plages de réglage) ainsi que tension de fonctionnement DC 48 V sur demande tolérance ±1 K	DCR030-03097.3-13-Datasheet-FR.pdf
