Schaltschrankheizung

HG 140

Diese kompakte PTC-Konvektions-Heizung ist für den Einsatz in Schaltschränken und Gehäusen. Damit erreichen Sie eine Kondensat-Prävention für effektive Betriebssicherheit von elektrischen Anlagen und Einbauten.

  • Druckklemmenanschluss für schnellen elektrischen Anschluss
  • PTC-Heizelement mit dynamischem Ansprechverhalten
  • Diese Schaltschrankheizung ist für den Dauerbetrieb ausgelegt
  • Schnellmontage durch Clip-Befestigung für 35 mm DIN-Schiene
CEUKCAEACULVDE

Überblick Technische Daten

GerätetypKonvektions-Heizgeräte
SchutzklasseI
SchutzartIP20
AnschlussgehäuseKunststoff nach UL94 V-0, schwarz
HeizelementKaltleiter (PTC)
HeizungselementAluminiumprofil, eloxiert
AC/DCAC DC
Betriebsspannung120 V - 240 V
Betriebsspannung Toleranz110 V - 265 V
Frequenz 50;60 Hz
Einsatztemperatur-45 °C - 70 °C
Einsatzfeuchtigkeit ≤90 % rF
Lagerfeuchtigkeit ≤90 % rF
Lagertemperatur-45 °C - 70 °C
AnschlussartAnschlussklemme
Anschluss3 x Druckklemmen für Litze 0,5 – 1,5 mm² (mit Aderendhülse) und Starrdraht 0,5 – 2,5 mm²
BefestigungClip für 35 mm DIN-Schiene
EinbaulageLuftstromrichtung vertikal / Anschluss unten

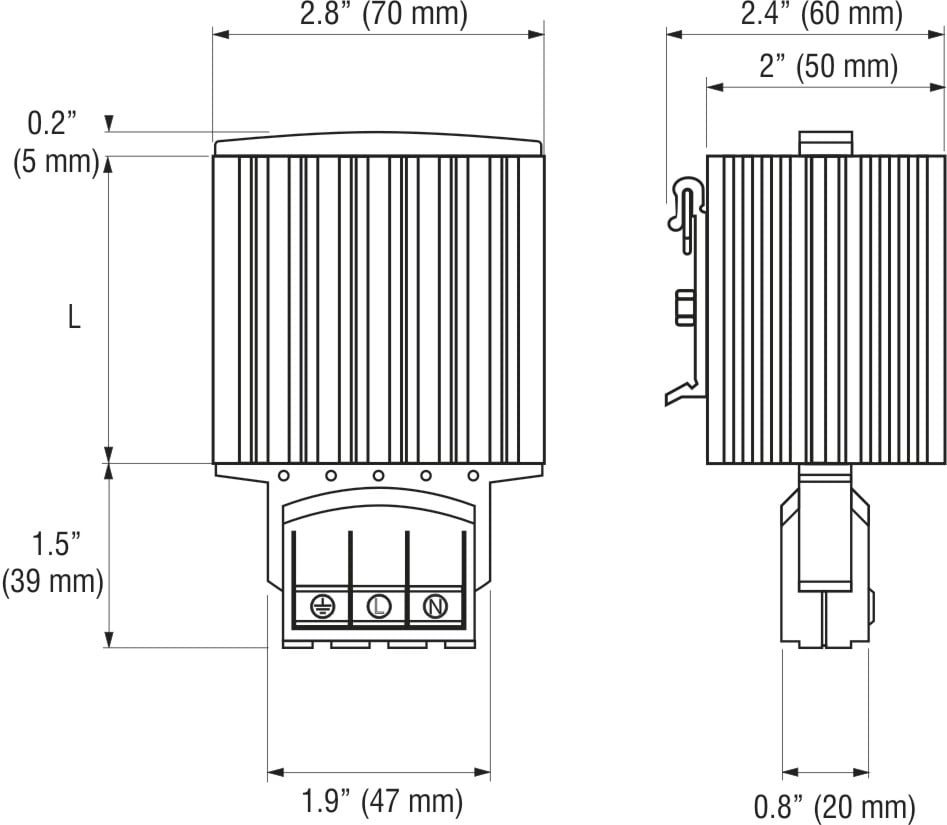

Breite 70 mm
Tiefe 60 mm
Artikelnummer Zubehör 109024.0-00
Zubehör 1Schraubbefestigung
HinweisAndere Spannungen auf Anfrage Bei Betrieb unter AC/DC 140 V reduziert sich die Heizleistung um ca. 10 %.

Produktvarianten

ArtikelnummerNachfolgeartikelmaximaler EinschaltstromEmpfohlene VorsicherungMinimale HeizleistungHöheGewichtAnfrageCADDatenblatt
14000.0-0006401.0-001,5 A 2 A15 W 110 mm 300 g
HG140-14000.0-00-Datasheet-DE.pdf
14001.0-0006402.0-003 A 4 A30 W 110 mm 300 g
HG140-14001.0-00-Datasheet-DE.pdf
14003.0-0006403.0-003,5 A 4 A45 W 110 mm 300 g
HG140-14003.0-00-Datasheet-DE.pdf
14005.0-0016501.0-002,5 A 4 A60 W 185 mm 400 g
HG140-14005.0-00-Datasheet-DE.pdf
14006.0-0016502.0-004 A 6,3 A75 W 185 mm 500 g
HG140-14006.0-00-Datasheet-DE.pdf
14007.0-0016503.0-004,5 A 8 A100 W 185 mm 500 g
HG140-14007.0-00-Datasheet-DE.pdf
14008.0-0016504.0-009 A 10 A150 W 265 mm 700 g
HG140-14008.0-00-Datasheet-DE.pdf
