Der Smart Sensor misst Temperatur sowie Luftfeuchte und überträgt analog oder digital. Die umgewandelten Messwerte werden als standardisiertes analoges 4 – 20 mA Signal weitergegeben. Empfänger der Daten des Smart Sensors sind Steuerungs- und Überwachungseinheiten für industrielle Anlagen und Maschinen.
| Gerätetyp | Analoge Produkte |
| Messsignal | Temperatur, Luftfeuchtigkeit |
| Elektrischer Schutz | Verpolungsschutz, Kurzschlussfest, Überspannungsschutz |
| Schutzklasse | III |
| Schutzart | IP20 |
| Gehäuse | Kunststoff nach UL94 V-0, lichtgrau |
| AC/DC | DC |
| Minimale Betriebsspannung | 24 V |
| Betriebsspannung Toleranz | 12 V - 30 V |
| Leistungsaufnahme | 0,3 W |
| Messbereich | -40 °C - 60 °C |
| Messbereich Toleranz | ± 1 K |
| Messbereich Toleranz 2 | 0 % rF - 100 % rF |
| Messbereich 2 Toleranz | ± 4 % |
| Schaltwiderstand extern | ≤ 500 Ω |
| Ansprechzeit | 1: t60 <195 s / 2: t60 <14 s |
| Einsatztemperatur | -40 °C - 70 °C |
| Einsatzfeuchtigkeit | ≤90 % rF |
| Lagerfeuchtigkeit | ≤90 % rF |
| Lagertemperatur | -40 °C - 85 °C |
| Anschluss | Rundstecker M12, IEC 61076-2-101, 4-polig, A-kodiert, geschirmt |
| Ausführung | 4 - 20 mA |
| Befestigung | Clip für 35 mm DIN-Schiene, EN 60715 und Schraubbefestigung M5 |

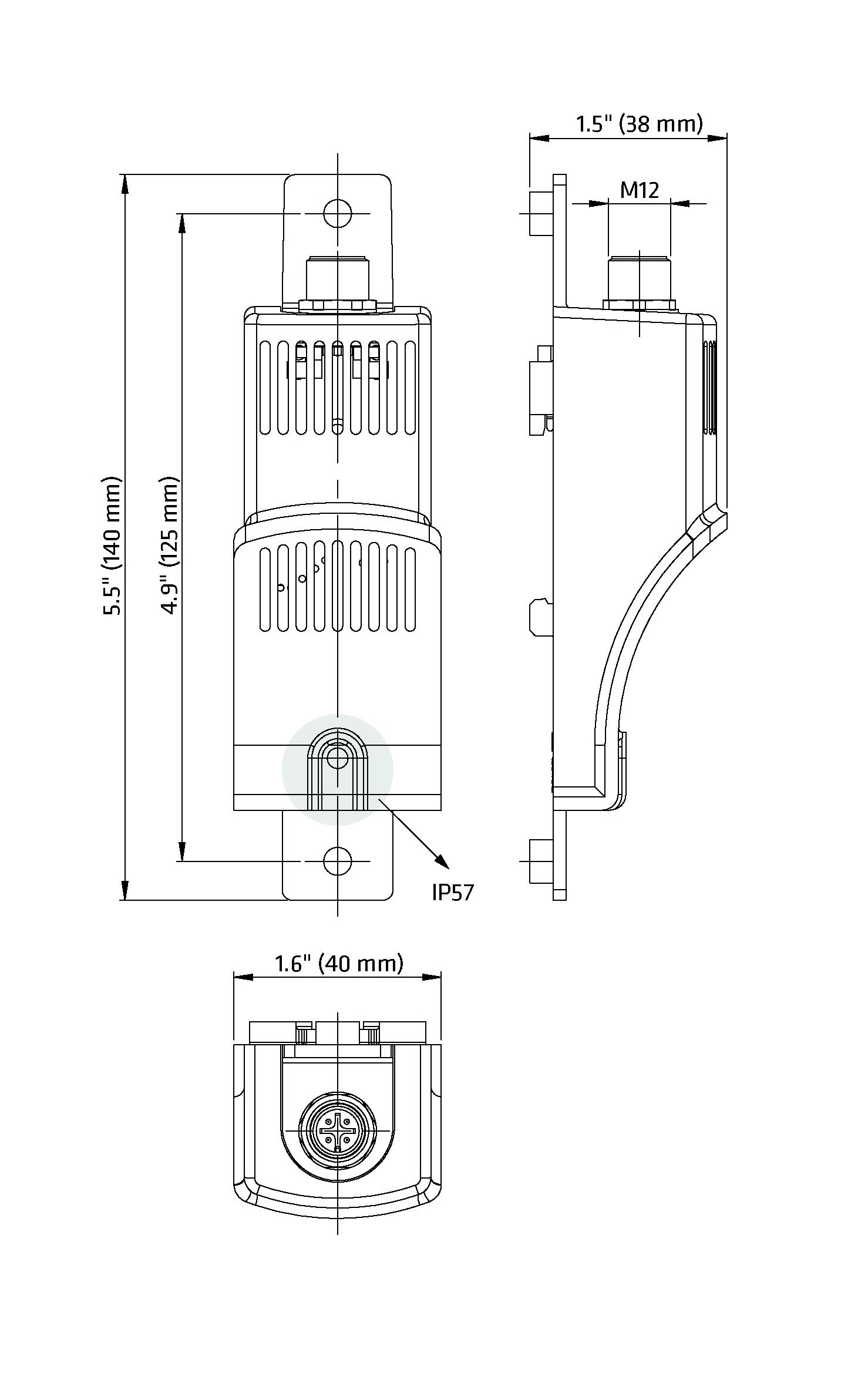

| Höhe | 140 mm |
| Breite | 40 mm |
| Tiefe | 38 mm |
| Gewicht | 50 g |
| Hinweis | Toleranz von 20 bis 80% rF/ Toleranz von +5 bis +60°C (zur Betrachtung der Toleranzen außerhalb dieser Bereiche bitte Diagramm anfordern). Zum Schutz vor Kondensat und somit vor Korrosion und zur Erhöhung der Kriechwegfestigkeit ist die Platine beidseitig mit einem zertifizierten Schutzlack lackiert. |
