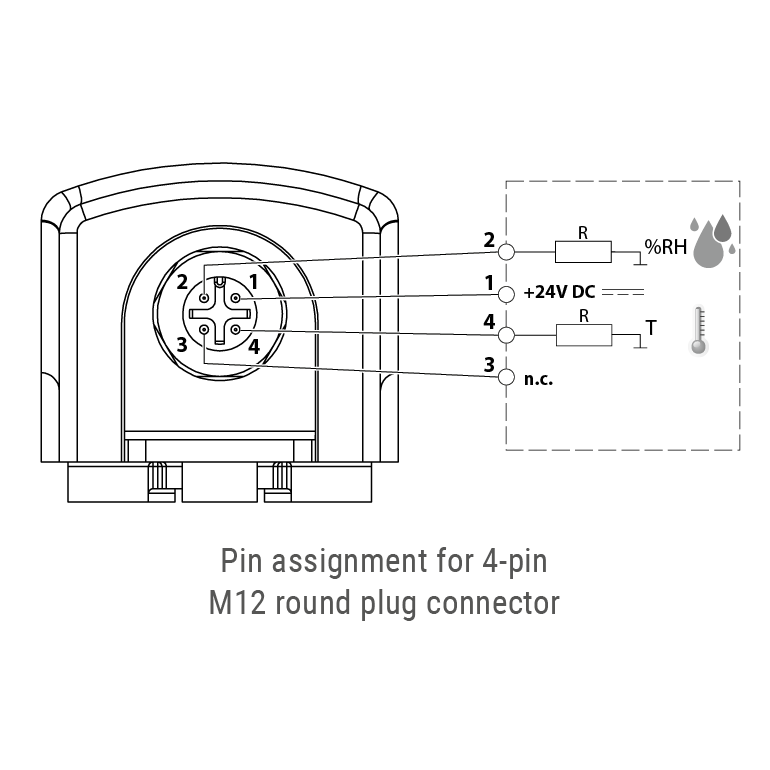

    2019-05-css-014-pin-assignment-analog
    2019-css-014-drawing
    2020-css014-drawing-inches
    css-014-product-highlight-image

    Sensor inteligente climático analógico

    CSS 014

    El sensor inteligente mide la temperatura y la humedad del aire y transmite datos analógicos o digitales. Los valores de medición convertidos se transmiten como una señal analógica normalizada de 4 - 20 mA. Las unidades de control y supervisión de sistemas y máquinas industriales reciben los datos del sensor inteligente.

    • Interfaz analógica
    • Conexión rápida: conector macho M12
    • Alto rango de medición y precisión
    • Dimensiones compactas
    • Fácil de colocar: Fijación clip o tornillos
    CEUKCAEACULVDE

    Datos técnicos generales

    Tipo de dispositivoProductos analógicos
    Señal de mediciónTemperatura, humedad del aire
    Protección eléctricaProtección contra inversión de polaridad, cortocircuito y sobretensión
    Clase de protecciónIII
    Tipo de protecciónIP20
    CarcasaPlástico según UL94 V-0, gris claro
    AC/DCDC
    Tensión mínima de funcionamiento24 V
    Tolerancia de la tensión de funcionamiento12 V - 30 V
    Consumo de potencia 0,3 W
    Rango de medición-40 °C - 60 °C
    Tolerancia del rango de medición ± 1 K
    Rango de medición 20 % HR - 100 % HR
    Rango de medición 2 tolerancia ± 4 %
    Resistencia de carga externa ≤ 500 Ω
    Tiempo de reacción 1: t60 <195 s / 2: t60 <14 s
    Temperatura de funcionamiento-40 °C - 70 °C
    Humedad de funcionamiento ≤90 % HR
    Humedad de almacenamiento ≤90 % HR
    Temperatura de almacenamiento-40 °C - 85 °C
    ConexiónM12 enchufe redondo, IEC 61076-2-101, 4 polos, codificación A, blindado
    Diseño4 - 20 mA
    MontajeClip para carril DIN de 35 mm, EN 60715 y fijación con tornillos M5
    Altura 140 mm
    Ancho 40 mm
    Profundidad 38 mm
    Peso 50 g
    NotaTolerancia de 20 a 80% rH/ tolerancia de +5 a +60°C (solicite un esquema para ver las tolerancias fuera de estos márgenes). Para proteger el contactor-interruptor de la condensación y, por tanto, de la corrosión, así como para aumentar la resistencia a la fuga, la placa de circuitos está pintada por ambas caras con una laca protectora certificada.

    Variantes del producto

    Número de artículoConsultaCADFicha técnica
    01420.2-00
    		CSS014-01420.2-00-Datasheet-ES.pdf
