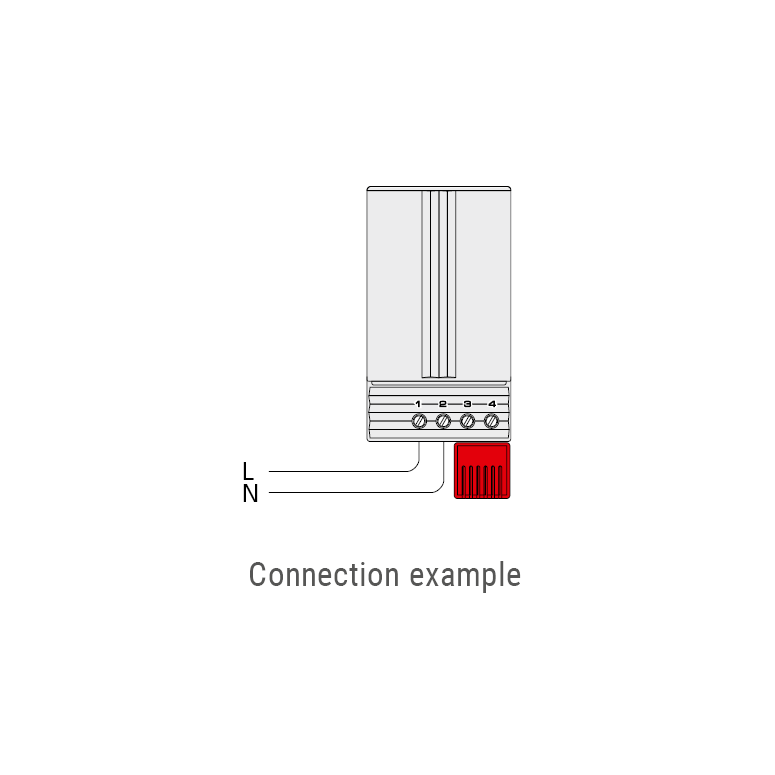

2017_04_csf060_connectionexample

Schaltschrankheizung

CSF 060

Die kompakte PTC-Schaltschrankheizung mit integriertem Fix-Thermostat dient dem sicheren Schutz vor Kondensat in Schaltschränken und Gehäusen. Praktisch: Der integrierte, festeingestellte Thermostat macht einen externen Thermostat überflüssig. Zwei praxiserprobte Presets stehen zur Wahl (Abschalt- und Einschalttemperatur: +15 °C und 5 °C; +25 °C und 15 °C).

  • Mit integriertem Fix-Thermostat
  • Berührsicher, niedrige Oberflächentemperatur
  • Schnelle Montage auf DIN-Schiene 35 mm
  • Diese Schaltschrankheizung ist für den Dauerbetrieb ausgelegt
  • PTC-Heizelement
CEUKCAEACULVDE

Überblick Technische Daten

GerätetypKonvektions-Heizgeräte Integrierte Regelung Touchsafe
SchutzklasseII
SchutzartIP20
HeizelementKaltleiter (PTC)
GehäuseKunststoff nach UL94 V-0, schwarz
AC/DCAC
Betriebsspannung120 V - 240 V
Betriebsspannung Toleranz110 V - 265 V
Frequenz 50;60 Hz
Oberflächentemperatur< + 80 °C
Einsatztemperatur-45 °C - 70 °C
Einsatzfeuchtigkeit ≤90 % rF
Lagerfeuchtigkeit ≤90 % rF
Lagertemperatur-45 °C - 70 °C
AnschlussartAnschlussklemme
Drehmoment 0,8 Nmmax.
Anschluss2-polige Klemme 2,5 mm²
BefestigungClip für 35 mm DIN-Schiene
EinbaulageLuftstromrichtung vertikal / Anschluss unten
Breite 60 mm
Tiefe 90 mm
HinweisAndere Abschalt- und Einschalttemperaturen auf Anfrage. Einschalttemperatur Toleranz bei +5K. Bei Betrieb unter AC 140 V reduziert sich die Heizleistung um ca. 10 %. Heizleistung bei Umgebungstemperatur - siehe Leistungs-/ Umgebungstemperaturdiagramm Luftaustrittstemperatur 50mm Abstand zum Schutzgitter

Produktvarianten

ArtikelnummerNachfolgeartikelmaximaler EinschaltstromEmpfohlene VorsicherungMinimale HeizleistungAbschalttemperaturEinschalttemperaturLuft-AuslauftemperaturHöheGewichtAnfrageCADDatenblatt
06001.0-0006510.0-002,5 A 4 A50 W 15 °C 5 °C 86 °C 110 mm 300 g
CSF060-06001.0-00-Datasheet-DE.pdf
06002.0-0006520.0-002,5 A 4 A50 W 25 °C 15 °C 86 °C 110 mm 300 g
CSF060-06002.0-00-Datasheet-DE.pdf
06011.0-0006513.0-004,5 A 8 A100 W 15 °C 5 °C 120 °C 110 mm 300 g
CSF060-06011.0-00-Datasheet-DE.pdf
06012.0-0006523.0-004,5 A 8 A100 W 25 °C 15 °C 120 °C 110 mm 300 g
CSF060-06012.0-00-Datasheet-DE.pdf
06021.0-0006514.0-008 A 10 A150 W 15 °C 5 °C 120 °C 150 mm 500 g
CSF060-06021.0-00-Datasheet-DE.pdf
06022.0-0006524.0-008 A 10 A150 W 25 °C 15 °C 120 °C 150 mm 500 g
CSF060-06022.0-00-Datasheet-DE.pdf
