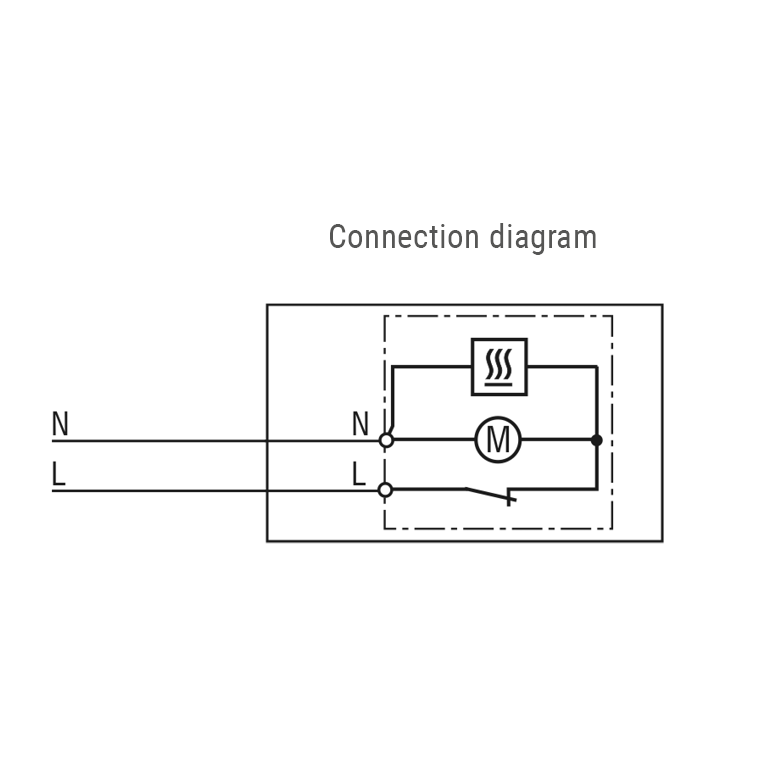

2011_05_cr030_cr130_cs030_cs130_connectionexample

Schaltschrankheizung mit Lüfter

CS 130

Das Hochleistungs-Heizgebläse ist zur gleichmäßigen Temperierung von Gehäusen und Schaltschränken zum Schutz gegen schädliche Kondensatbildung konzipiert. Ausführungen mit integriertem Thermostat sind erhältlich. Heiztechnik: PTC für dynamisches Ansprechverhalten. Berührsicher für Anwender durch Touch-safe Ummantelung aus Kunststoff.

Versionen mit integriertem Thermostat
Version für die Schraubbefestigung am Schaltschrankboden
Versionen mit Fix-Thermostat
Anwenderschutz: Toch-safe Ummantelung

Überblick Technische Daten

Gerätetyp	Heizgebläse Integrierte Regelung
Temperaturüberwachung	Überhitzungsschutz bei Lüfterausfall mit automatischer Rückschaltung
Schutzklasse	II
Schutzart	IP20
Heizelement	Kaltleiter (PTC)
Gehäuse	Kunststoff nach UL94 V-0, schwarz
AC/DC	AC
Frequenz	50;60 Hz
Minimale Heizleistung	1200 W
Axiallüfter	160 m³/h
Lebensdauer	>50000 h
Schaltdifferenz Toleranz
Einsatztemperatur	-45 °C - 70 °C
Einsatzfeuchtigkeit	≤90 % rF
Lagerfeuchtigkeit	≤90 % rF
Lagertemperatur	-45 °C - 70 °C
Anschlussart	Anschlussklemme
Drehmoment	0,8 Nmmax.
Anschluss	2-polig max. 2,5 mm² mit Zugentlastung
Befestigung	Clip für 35 mm DIN-Schiene Schraubbefestigung
Einbaulage	Luftstromrichtung vertikal / Anschluss unten
Höhe	120 mm
Breite	168 mm
Tiefe	182 mm
Gewicht	1200 g

Produktvarianten

Artikelnummer	Minimale Betriebsspannung	Betriebsspannung Toleranz	maximaler Einschaltstrom	Empfohlene Vorsicherung	Einstellbereich	Schaltdifferenz	Ausführung	Hinweis	Datenblatt
13060.0-00	230 V	208 V - 253 V	13 A	10 A	0 °C - 60 °C	7 K	Heizgebläse mit Thermostat	Toleranz ±4 K	CS130-13060.0-00-Datasheet-DE.pdf
13060.0-01	230 V	208 V - 253 V	13 A	10 A			Heizgebläse ohne Thermostat		CS130-13060.0-01-Datasheet-DE.pdf
13060.9-00	120 V	108 V - 132 V	16 A	16 A	32 °F - 140 °F	7 K	Heizgebläse mit Thermostat	Toleranz ±4 K	CS130-13060.9-00-Datasheet-DE.pdf
13060.9-01	120 V	108 V - 132 V	16 A	16 A			Heizgebläse ohne Thermostat		CS130-13060.9-01-Datasheet-DE.pdf
