Chauffage de l'armoire électrique avec ventilateur

HVI 030

Le ventilateur de chauffage peu encombrant avec ventilateur est conçu pour une protection sûre contre la condensation dans les armoires électriques et les boîtiers. Une puissance de chauffage élevée pour des dimensions réduites est obtenue grâce à l'utilisation d'une cartouche chauffante haute performance combinée à un ventilateur. Des modèles à montage automatique par ventilateur sont disponibles. Remarque : le chauffage doit toujours être utilisé en combinaison avec un ventilateur.

Forme de construction compacte et plate
limiteur de température comme protection contre la surchauffe
Variantes livrées sans ventilateur disponibles pour l'auto-assemblage du ventilateur
Raccordement électrique rapide avec bornes à pression

Caractéristiques techniques

Type d'appareil	Ventilateur de chauffage
Contrôle de la température	Protection contre la surchauffe en cas de panne du ventilateur avec réinitialisation automatique, protection supplémentaire par fusible irréversible
Classe de protection	I (fan), II (heater)
Indice de protection IP	IP20
Elément chauffant	Cartouche de chauffage haute performance
Boîtier	plastique selon UL94 V-0, noir
AC/DC	AC
Fréquence	50;60 Hz
Ventilateur axial	150 m³/h
Durée de vie	>50000 h
Température d'utilisation	-10 °C - 50 °C
Humidité d'utilisation	≤90 % HR
Humidité de stockage	≤90 % HR
Température de stockage	-45 °C - 70 °C
Type de connexion	borne de connexion
Raccordement	Borne à pression duo bipolaire pour câble rigide 2,5 mm², câble à torons avec embout 1,5 mm².
Position de montage	Direction du flux d'air vertical / Raccord en bas

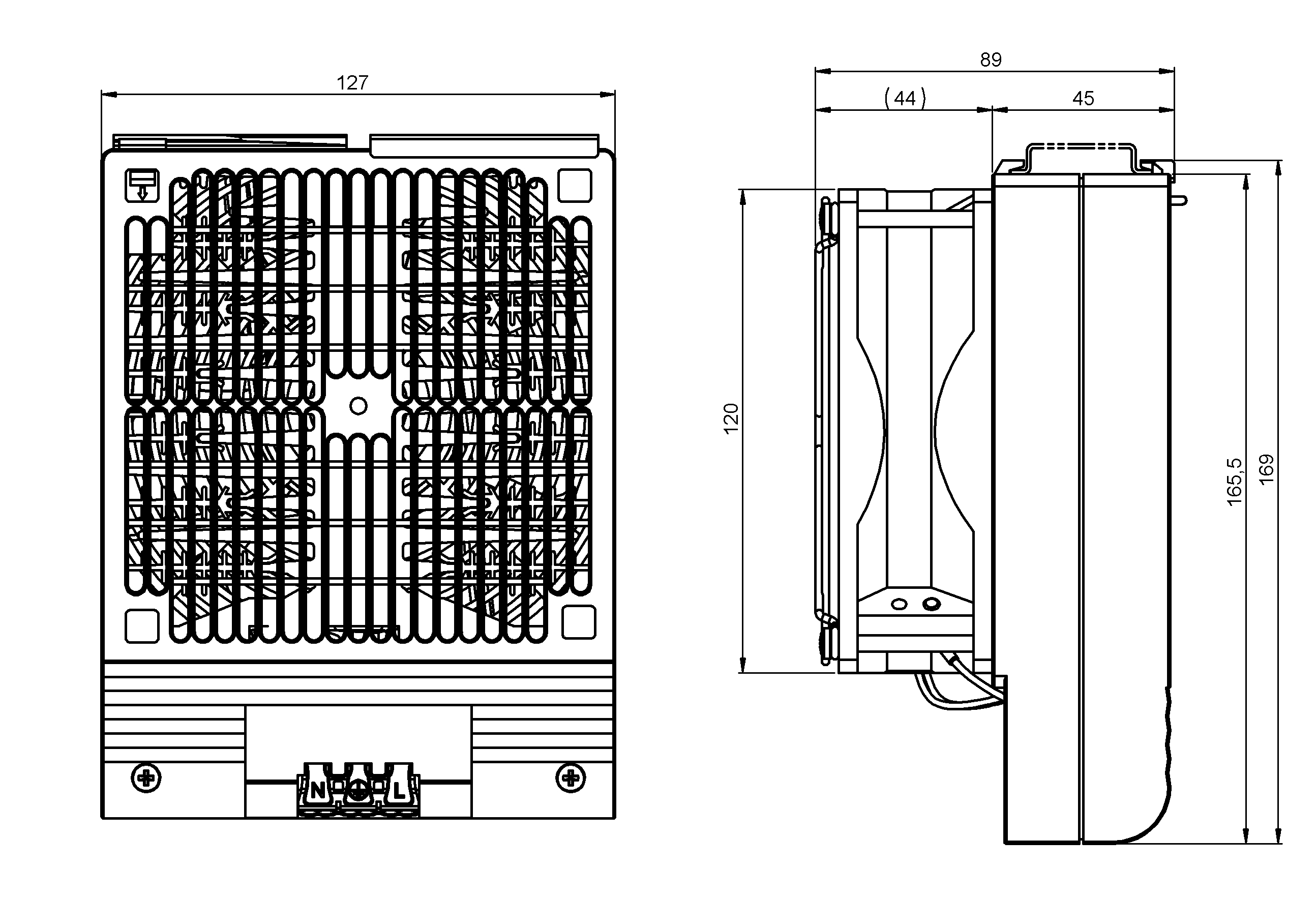

Hauteur	89 mm
Largeur	127 mm
Profondeur	169 mm
Poids	1300 g
Remarque	Autres puissances de chauffage et tensions sur demande Autres puissances de chauffage et tensions sur demande Le chauffage ne doit être utilisé qu'en combinaison avec un ventilateur (min. 150 m³/h). Il y a risque de surchauffe !

Variantes de produits

Numéro d’article	Tension de fonctionnement minimale	Tolérance de la tension de fonctionnement	Fusible de protection recommandé	Puissance de chauffe minimale	Fixation	Fiche technique

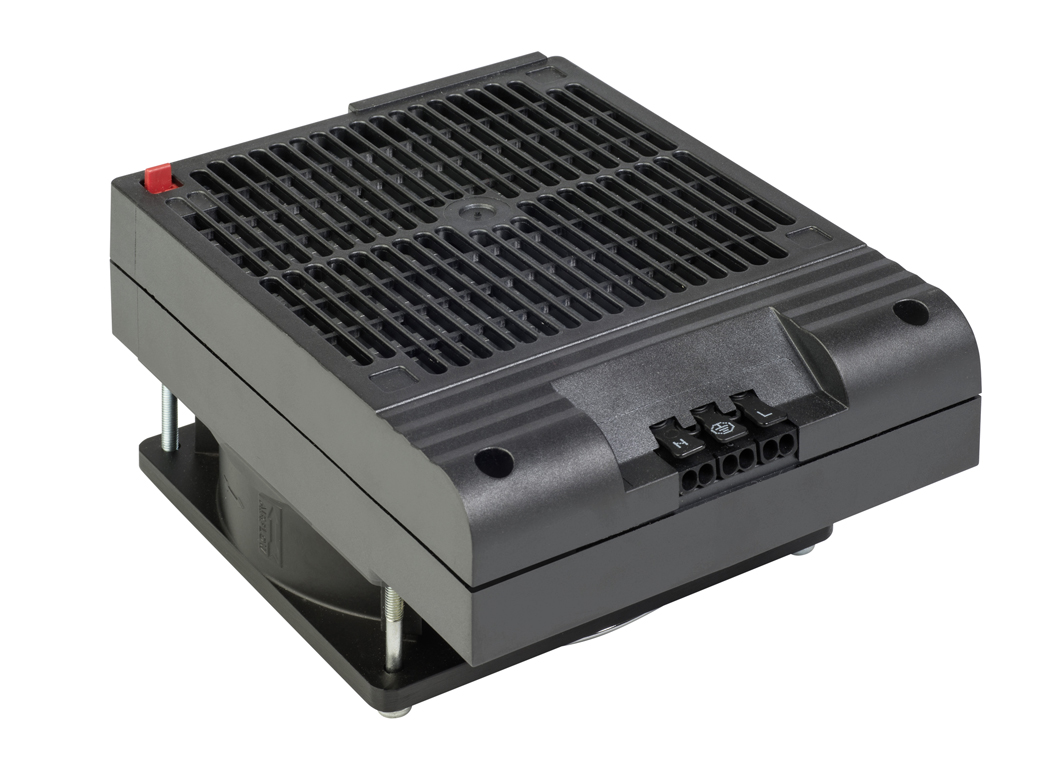

03082.0-00	230 V	208 V - 253 V	6,3 A	700 W	Clip pour rail DIN 35 mm	HVI030-03082.0-00-Datasheet-FR.pdf

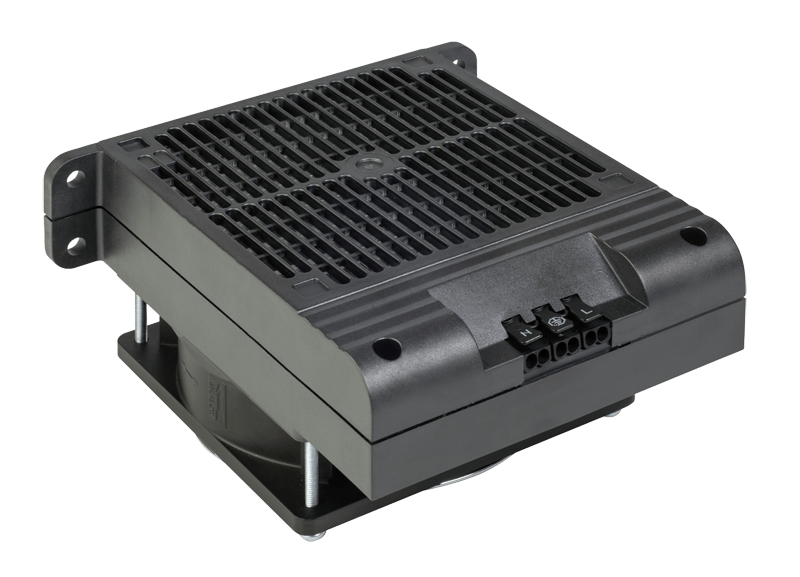

03082.0-01	230 V	208 V - 253 V	6,3 A	700 W	fixation par vis	HVI030-03082.0-01-Datasheet-FR.pdf
03082.9-00	120 V	108 V - 132 V	10 A	700 W	Clip pour rail DIN 35 mm	HVI030-03082.9-00-Datasheet-FR.pdf
03082.9-01	120 V	108 V - 132 V	10 A	700 W	fixation par vis	HVI030-03082.9-01-Datasheet-FR.pdf
03083.0-00	230 V	208 V - 253 V	4 A	600 W	Clip pour rail DIN 35 mm	HVI030-03083.0-00-Datasheet-FR.pdf
03083.0-01	230 V	208 V - 253 V	4 A	600 W	fixation par vis	HVI030-03083.0-01-Datasheet-FR.pdf
03083.9-00	120 V	108 V - 132 V	8 A	600 W	Clip pour rail DIN 35 mm	HVI030-03083.9-00-Datasheet-FR.pdf
03084.0-00	230 V	208 V - 253 V	4 A	500 W	Clip pour rail DIN 35 mm	HVI030-03084.0-00-Datasheet-FR.pdf
03084.0-01	230 V	208 V - 253 V	4 A	500 W	fixation par vis	HVI030-03084.0-01-Datasheet-FR.pdf
03084.9-00	120 V	108 V - 132 V	8 A	500 W	Clip pour rail DIN 35 mm	HVI030-03084.9-00-Datasheet-FR.pdf
03084.9-01	120 V	108 V - 132 V	8 A	500 W	fixation par vis	HVI030-03084.9-01-Datasheet-FR.pdf
