Ventilador con filtro Plus - tamaño 4 (223 X 223 mm)

FPI 018

Ventilador con filtro FPI tamaño 4 (223 x 223 mm) para la climatización de envolventes y carcasas. Configuración: FPI - dirección del caudal de aire IN (versión estándard: soplar). Climatización óptima para su envolvente: el ventilador con filtro Plus sopla aire exterior más frío hacia el interior de la envolvente. El aire más caliente del interior de la envolvente se expulsa a través del filtro de salida. El caudal de aire resultante enfría la envolvente y protege los componentes del sobrecalentamiento.

  • Sólo se necesita una manta filtrante (en el ventilador con filtro)
  • Fácil montaje gracias al bastidor de instalación con cierres giratorios
  • Circulación eficaz del aire
  • Accesorios: Cubierta de protección contra chorros de agua para aumentar el tipo de protección a IP56
CEUKCAEACULVDEUV

Datos técnicos generales

Tipo de dispositivoVentilador con filtro Plus (AC)
Clase de protecciónI
Tipo de protecciónIP54
Material de la cubiertaPlástico según UL94 V-0, gris claro
Material del filtroFibra plástica con estructura progresiva
Manta filtranteG3
CarcasaPlástico según UL94 V-0, gris claro
AC/DCAC
Ventilador axial Bastidor del ventilador de aluminio, rotor de metal
Vida útil>56000 h
Temperatura de funcionamiento-25 °C - 65 °C
Humedad de funcionamiento ≤90 % HR
Humedad de almacenamiento ≤90 % HR
Temperatura de almacenamiento-40 °C - 70 °C
Par de torsión 0,8 Nmmax.
ConexiónBorne de conexión de 3 polos 2,5 mm², par de apriete 0,8 Nm máx.
Bastidor de instalación Con 4 pestillos giratorios incorporados para el bloqueo
Altura 257 mm
Ancho 257 mm
Profundidad 171 mm
Profundidad de instalación 147 mm
Peso 2400 g

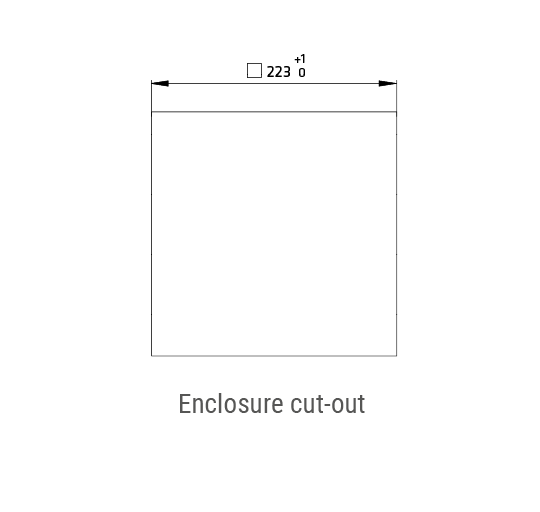

Recorte de montaje 223 x 223 mm
Número de artículo accesorios 108636.0-00
Número de artículo accesorios 211873.0-00
Número de artículo accesorios 308673.0-00
Accesorio 1Manta filtrante de repuesto FM 086
Accesorio 2Filtro de salida FPI 118 con tecnología flap
Accesorio 3Capó de protección contra chorros de agua FFH 086
NotaPatrón de perforación para fijación con tornillos marcado en el bastidor de instalación.
Tipo de protección ULNEMA Type 12

Variantes del producto

Número de artículoTensión mínima de funcionamientoTolerancia de la tensión de funcionamientoFrecuenciaConsumo de potenciaCaudal de aire de refrigeración con el filtro de salidaCaudal de aire de refrigeración del ventiladorNivel medio de presión acústicaConsultaCADFicha técnica
01873.0-30230 V208 V - 253 V 50 Hz 64 W 271 m³/h 305 m³/h 64 dB(A)
FPI018-01873.0-30-Datasheet-ES.pdf
01873.9-30115 V104 V - 126 V 60 Hz 81 W 293 m³/h 332 m³/h 67 dB(A)
FPI018-01873.9-30-Datasheet-ES.pdf
