Resistencia calefactora con ventilador para envolventes

DCR 130

Esta resistencia calefactora con ventilador está diseñada para su conexión a una alimentación eléctrica de CC. Opcionalmente con termostato integrado ajustable o higrostato. Accesorios: sensor externo. Tipo de montaje: fijación por clip o tornillos.

Bornes enchufables para una rápida conexión eléctrica
Seguridad para el usuario: a prueba de contacto gracias a la carcasa de plástico a prueba de contacto

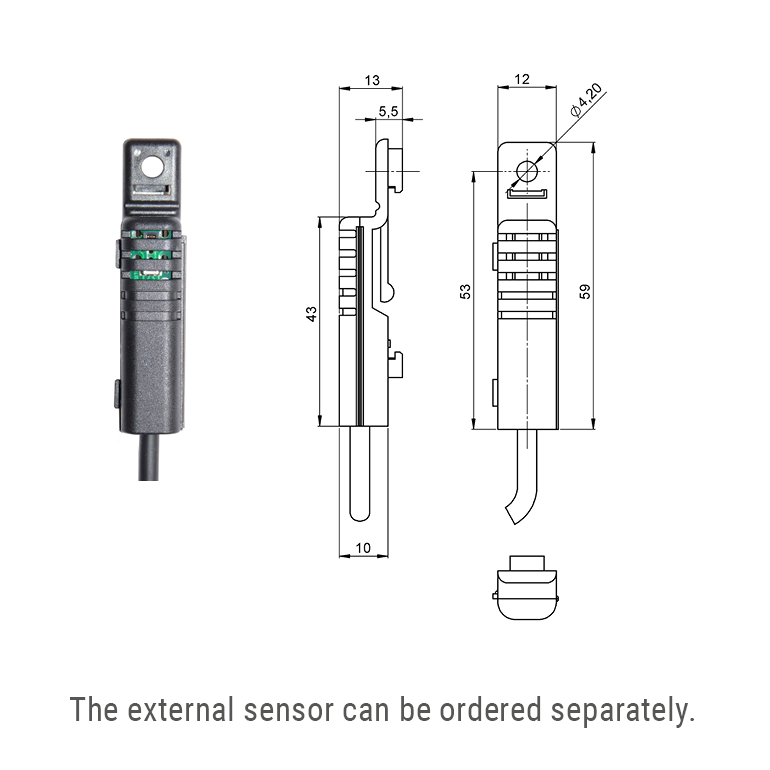

Accesorios: sensor externo

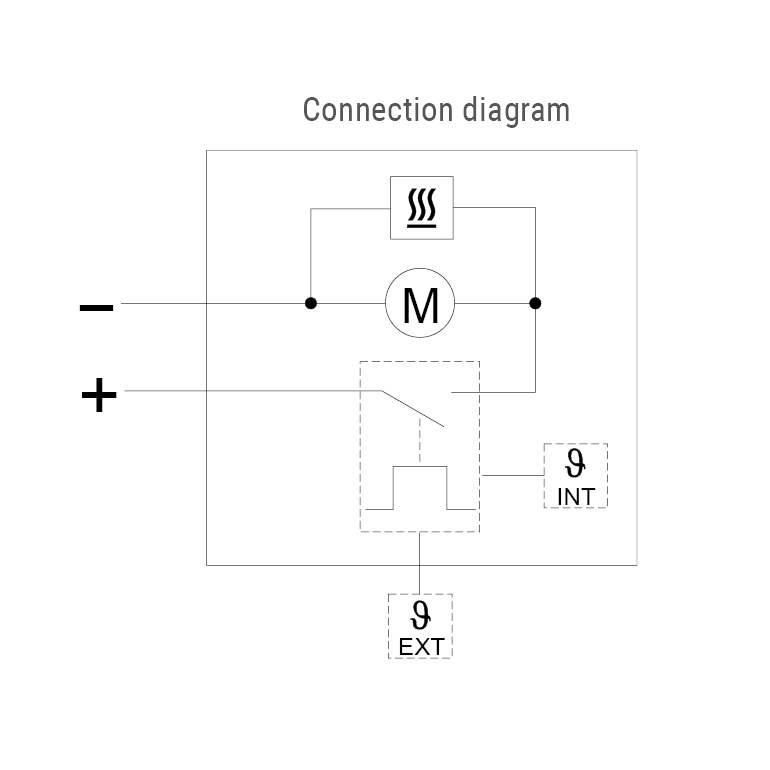

Módulo de relé electrónico integrado: Termostato o higrostato

Datos técnicos generales

Tipo de dispositivo	Resistencia calefactora con ventilador Aplicaciones DC Control integrado Seguro al tacto
Control de la temperatura	Protección contra sobrecalentamiento en caso de fallo del ventilador con reset automático, protección adicional mediante fusible irreversible.
Clase de protección	II
Tipo de protección	IP20
Elemento de calefacción	Cartucho calefactor de alto rendimiento
Elemento calefactor	Perfil de aluminio
Carcasa	Plástico según UL94 V-0, negro
AC/DC	DC
Ventilador axial	160 m³/h
Vida útil	>50000 h
Tolerancia diferencial de conmutación
Temperatura de funcionamiento	-45 °C - 70 °C
Humedad de funcionamiento	≤90 % HR
Humedad de almacenamiento	≤90 % HR
Temperatura de almacenamiento	-45 °C - 70 °C
Tipo de conexión	Borne de conexión
Conexión	Borne de conexión "Push-In" de 2 polos Cable trenzado1 1,5 mm² (AWG 16) con alivio de tensión máx. 2,5 mm² (AWG 12)
Montaje	Clip para carril DIN de 35 mm fijación con tornillos
Posición de instalación	Dirección del caudal de aire vertical / conexión inferior
Altura	99 mm
Ancho	168 mm
Profundidad	179 mm
Peso	1300 g

Variantes del producto

Número de artículo	Tensión mínima de funcionamiento	Tolerancia de la tensión de funcionamiento	Fusible de respaldo recomendado	Capacidad mínima de calefacción	Rango de ajuste	Diferencial de conmutación	Diseño	Número de artículo accesorios 1	Número de artículo accesorios 2	Número de artículo accesorios 3	Accesorio 1	Accesorio 2	Accesorio 3	Nota	Ficha técnica
13092.1-03	24 V	26 V - 22 V	16 A	200 W	40 % HR - 90 % HR	4 % HR	Resistencia calefactora con ventilador con higrostato integrado y conexión para sensor de humedad externo	267071	267072	267126	sensor externo, 1m	Sensor externo, 2 m	Sensor externo, 3 m	Resistencia calefactora con ventilador con termostato otros diseños (potencias caloríficas, rangos de ajuste) y tensión de funcionamiento DC 48 V bajo pedido tolerancia ±1% rH	DCR130-13092.1-03-Datasheet-ES.pdf
13092.1-12	24 V	26 V - 22 V	16 A	200 W	-20 °C - 40 °C	3 K	Resistencia calefactora con ventilador con termostato integrado y sensor de temperatura interior							Resistencia calefactora con ventilador con termostato otros diseños (potencias caloríficas, rangos de ajuste) y tensión de funcionamiento DC 48 V bajo pedido tolerancia ±1 K	DCR130-13092.1-12-Datasheet-ES.pdf
13092.1-13	24 V	26 V - 22 V	16 A	200 W	-20 °C - 40 °C	3 K	Resistencia calefactora con ventilador con termostato integrado y conexión para sensor de temperatura externo	267071	267072	267126	sensor externo, 1m	Sensor externo, 2 m	Sensor externo, 3 m	Resistencia calefactora con ventilador con termostato otros diseños (potencias caloríficas, rangos de ajuste) y tensión de funcionamiento DC 48 V bajo pedido tolerancia ±1 K	DCR130-13092.1-13-Datasheet-ES.pdf
13095.3-03	56 V	61 V - 51 V	20 A	600 W	40 % HR - 90 % HR	4 % HR	Resistencia calefactora con ventilador con higrostato integrado y conexión para sensor de humedad externo	267071	267072	267126	sensor externo, 1m	Sensor externo, 2 m	Sensor externo, 3 m	Resistencia calefactora con ventilador con termostato otros diseños (potencias caloríficas, rangos de ajuste) y tensión de funcionamiento DC 48 V bajo pedido tolerancia ±1% rH	DCR130-13095.3-03-Datasheet-ES.pdf
13097.3-12	56 V	61 V - 51 V	20 A	800 W	-20 °C - 40 °C	3 K	Resistencia calefactora con ventilador con termostato integrado y sensor de temperatura interior							Resistencia calefactora con ventilador con termostato otros diseños (potencias caloríficas, rangos de ajuste) y tensión de funcionamiento DC 48 V bajo pedido tolerancia ±1 K	DCR130-13097.3-12-Datasheet-ES.pdf
13097.3-13	56 V	61 V - 51 V	20 A	800 W	-20 °C - 40 °C	3 K	Resistencia calefactora con ventilador con termostato integrado y conexión para sensor de temperatura externo	267071	267072	267126	sensor externo, 1m	Sensor externo, 2 m	Sensor externo, 3 m	Resistencia calefactora con ventilador con termostato otros diseños (potencias caloríficas, rangos de ajuste) y tensión de funcionamiento DC 48 V bajo pedido tolerancia ±1 K	DCR130-13097.3-13-Datasheet-ES.pdf
