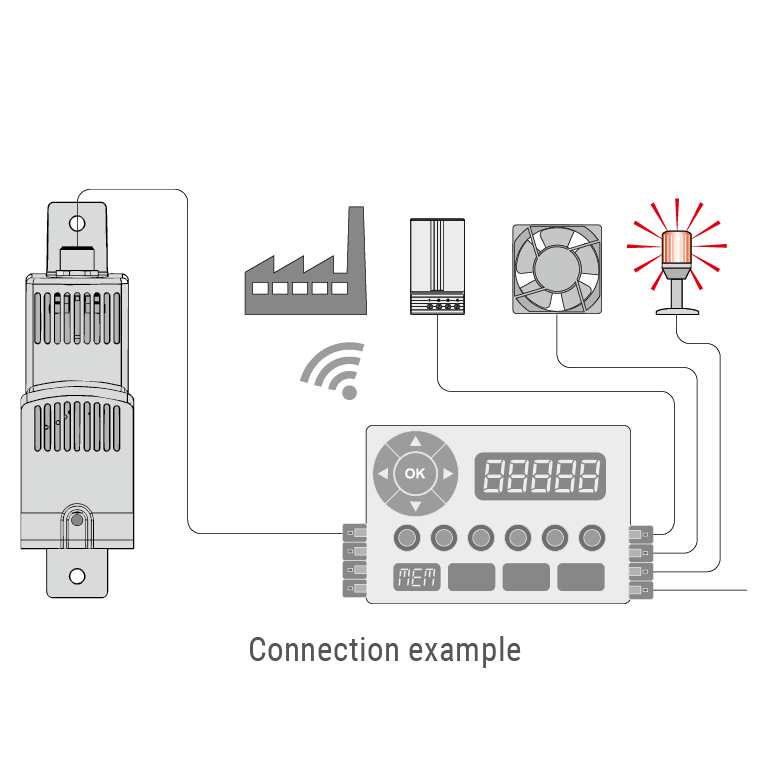

    2018-css-014-connection-example
    2019-css-014-drawing
    2020-css014-drawing-inches

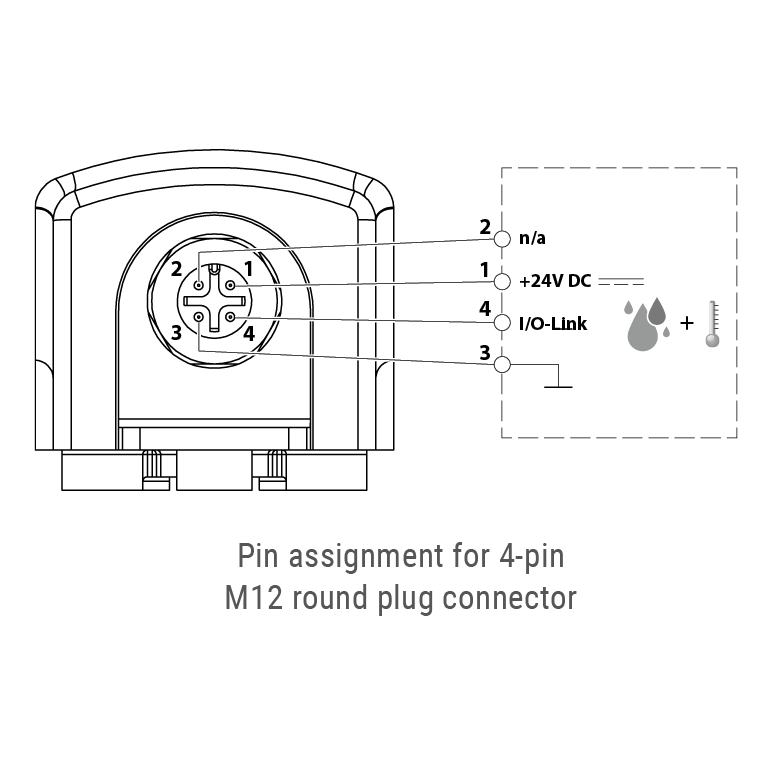

    2022-09-css-014-pin-assignment-io-link
    css-014-product-highlight-image

    Sensor inteligente climático digital

    CSS 014

    El sensor inteligente mide la temperatura y la humedad del aire y transmite las señales digitalmente. Los valores de medición convertidos se transmiten como señal IO-Link digital normalizada. Las unidades de control y supervisión de sistemas y máquinas industriales reciben los datos del sensor inteligente.

    • Interfaz digital
    • Conexión rápida: conector macho M12
    • Alto rango de medición y precisión
    • Dimensiones compactas
    • Fácil de colocar: Fijación clip o tornillos
    IO-LINKCEUKCAEACULVDE

    Datos técnicos generales

    Tipo de dispositivoProductos IO-Link
    Señal de mediciónTemperatura, humedad, datos de eventos, datos de diagnóstico, datos del dispositivo
    Protección eléctricaProtección contra inversión de polaridad, cortocircuito y sobretensión
    Clase de protecciónIII
    Tipo de protecciónIP20
    CarcasaPlástico según UL94 V-0, gris claro
    AC/DCDC
    Tensión mínima de funcionamiento24 V
    Tolerancia de la tensión de funcionamiento18 V - 30 V
    Consumo de potencia 0,3 W
    Rango de medición-40 °C - 80 °C
    Tolerancia del rango de medición ± 0,3 K
    Rango de medición 20 % HR - 100 % HR
    Rango de medición 2 tolerancia ± 3 %
    Tiempo de reacción 1: t60 <195 s / 2: t60 <14 s
    Temperatura de funcionamiento-40 °C - 80 °C
    Humedad de funcionamiento ≤90 % HR
    Humedad de almacenamiento ≤90 % HR
    Temperatura de almacenamiento-40 °C - 85 °C
    ConexiónM12 enchufe redondo, IEC 61076-2-101, 4 polos, codificación A, blindado
    DiseñoIO-Link (versión 1.1) SSP 4.1.2
    MontajeClip para carril DIN de 35 mm, EN 60715 y fijación con tornillos M5
    Altura 140 mm
    Ancho 40 mm
    Profundidad 38 mm
    Peso 50 g
    NotaTolerancia de +5 a +60°C (solicite diagramas para ver las tolerancias fuera de estos márgenes) / tolerancia de 20 a 80% HR. Para protegerlo de la condensación y, por tanto, de la corrosión, así como para aumentar la resistencia a la fuga, el circuito impreso está pintado por ambas caras con una laca protectora certificada.

    Variantes del producto

    Número de artículoConsultaCADFicha técnica
    01411.2-01
    		CSS014-01411.2-01-Datasheet-ES.pdf
