Kondensierte Feuchtigkeit im Schaltschrank?
STEGO ist das Synonym für Schaltschrankheizung. Wir besitzen eine umfangreiche Expertise in diesem Bereich und skizzieren hier für Sie die wichtigen Basics. In diesem Beitrag erfahren Sie die Ursache und Risiken von Kondenswasser in Schaltschränken und was eine sichere Lösung zu seiner Bekämpfung ist. Zudem geben wir Ihnen einen schnellen Überblick über die drei wichtigsten Arten der Beheizung von Schaltschränken.
Die Lösung ist mehr als „heiße Luft”
„Wir machen in Schaltschrankheizung.“ So könnte man salopp das Geschäftsfeld von STEGO umschreiben. Anfang der 1980er Jahre begann für STEGO der Einstieg ins Thermal Management in Schaltschränken und technischen Einbauräumen. Unsere erste Schaltschrankheizung hörte auf den imaginativen Namen „Heizigel“ – das Produktbild bestätigt die treffsichere Namenswahl.
Heute – 40 Jahre nach der Unternehmensgründung – sind Schaltschrankheizungen das wichtigste STEGO Produkt, nach wie vor. Und auch im Markt sind die STEGO Schaltschrankheizungen höchst reputabel und geschätzt. |

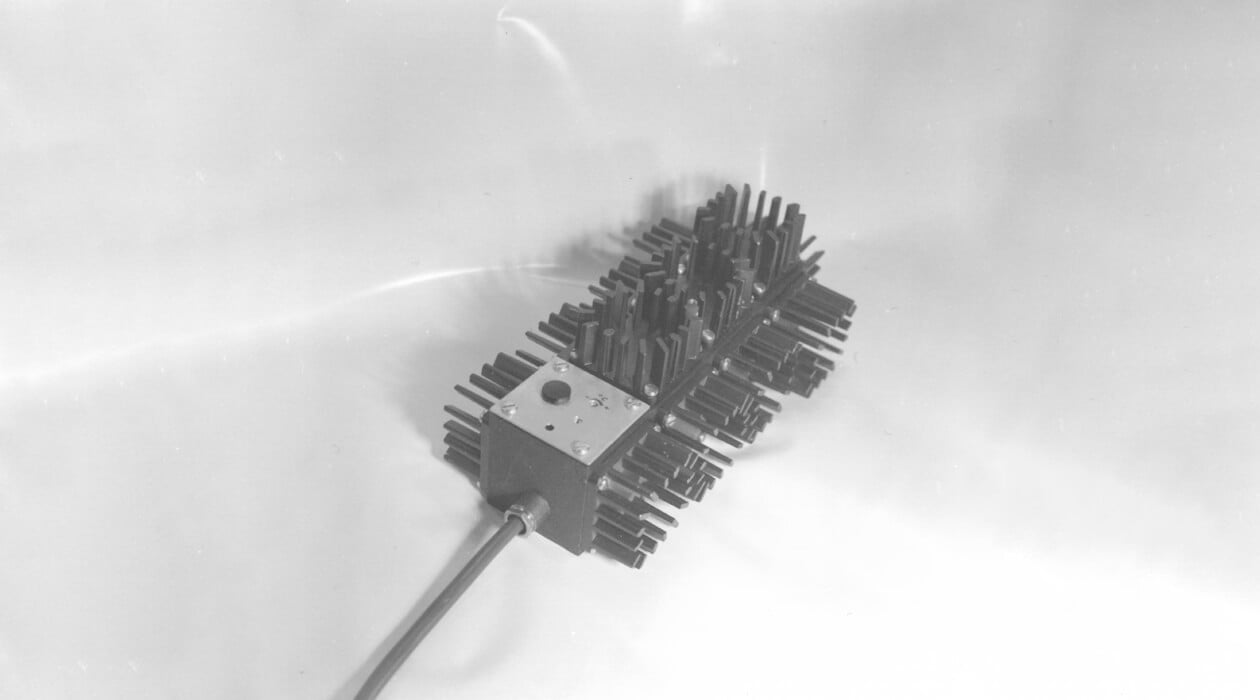

STEGOs erste Gehäuseheizung trug den fantasievollen Namen „Heizigel“. |
Das Problem
Aber kommen wir zur zentralen Frage dieses Blogbeitrags: Warum heizt man einen Schaltschrank überhaupt? Die Antwort ist klar: aus purer Notwendigkeit heraus. In unserer Atmosphäre – also in der Luft – ist Wasser gebunden. Je wärmer die Luft, desto mehr Feuchtigkeit kann sie binden. Wird es kalt, dann „fällt“ die Feuchtigkeit aus und schlägt sich als Kondensat – also Wasser auf Oberflächen nieder. Was im heimischen Badezimmer tolerabel und normal ist, wird im Schaltschrank zum Problem. Für Applikationen mit Elektronik und Elektrotechnik ist Feuchtigkeit und Kondenswasser schlecht und potenziell der Beginn eines Bauteile-Ausfalls.
Die Lösung
Die Lösung ist naheliegend und mittlerweile etabliert. Es wird eine Schaltschrankheizung verbaut. Als Pionier in der Produktgattung Schaltschrankheizung, bietet STEGO den Anwendern ein Portfolio hochqualitativer, praxiserprobter Industrieprodukte für diesen Einsatzzweck an.
Nach Art der Wärme-Emission unterschieden, haben sich diese drei Typen in der Praxis etabliert:
Schaltschrankheizung ausgelegt als Konvektionsheizung
Grundsätzlich macht sich jede heizende Anwendung im Schaltschrank den physikalischen Fakt zunutze, dass warme Luft aufsteigt (Konvektion). Konvektionsheizgeräte erwärmen durch ihren Heizkörper die unmittelbare Umgebungsluft. Die erwärmte Luft steigt aufgrund der freien Konvektion nach oben. Diese Auftriebsbewegung lässt kühlere Umgebungsluft von unten nachströmen. Der sogenannte Kamineffekt sorgt somit für eine Luftzirkulation, die den Einbauraum zuverlässig erwärmt.
Schaltschrankheizung ausgelegt als Heizgebläse
Schaltschrankheizungen, die die Konvektion der erzeugten Warmluft mittels eines Lüfters verstärken, sind als Heizgebläse bekannt. Als Lüfter kommen hochwertige Axiallüfter mit Kugellagerung zum Einsatz. Ähnlich einem Föhn wird die Heizwirkung hierdurch verstärkt. Im Vergleich zu reinen Konvektionsheizungen wird eine höhere Heizleistung erzielt. Zudem ist die Luftverteilung zielgerichteter und homogener.
Schaltschrankheizung ausgelegt als Kontaktheizung
Gerade bei Schaltschränken und Gehäusen, die sehr dicht mit Elektronik und elektrotechnischen Bauteilen bestückt sind, werden aufgrund knapper Platzverhältnisse gerne auch Kontaktheizungen verbaut. Dieser Heizungstyp wird im direkten Kontakt mit dem Gehäuse montiert. Die Wandungen von Schaltschränken und Gehäusen leiten Wärme gut, da sie i.d.R. aus Metall bestehen. Natürlich emittieren Kontaktheizungen auch einen Teil ihrer Wärme im Wege der Konvektion. Doch ihre Bauform ist für den flächigen Kontakt optimiert. Die Heizkörper sind oft aus sehr flachen Aluminium-Strangprofilen hergestellt, die selten über 10 mm hoch aufbauen.
Fazit
Kondenswasser gefährdet die Elektronik in Ihren Schaltschränken. In der Praxis haben sich Schaltschrankheizungen als eine sehr erfolgreiche Lösung etabliert, um die Elektronik zu schützen. Je nachdem, wie Ihre speziellen Gegebenheiten sind, eignet sich eine der drei wichtigsten Arten der Beheizung. Hier erhalten Sie einen Überblick über geeignete Schaltschrankheizungen zu allen drei Beheizungsarten. Wenn Sie bei der Auswahl einer für Sie geeigneten Lösung sind, kontaktieren Sie uns. Wir beraten Sie gerne.
