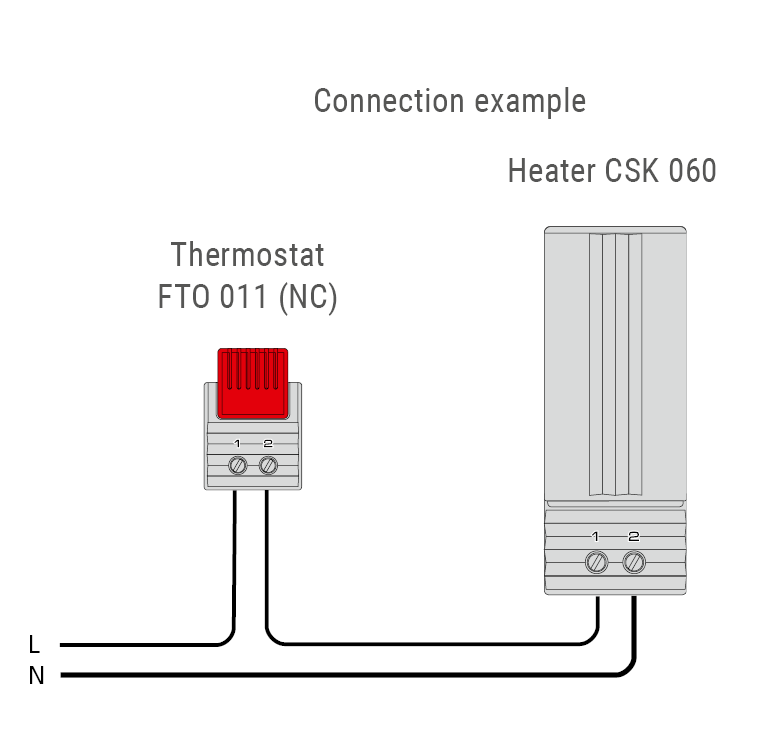

    2017_04_csk060_connectionexample

    Resistencia calefactora para envolventes

    CSK 060

    Esta compacta resistencia calefactora para envolventes está diseñada para proteger contra la condensación en su armario de control y espacio de instalación. Seguridad: El cuerpo calefactor recubierto de plástico alcanza una temperatura máxima de +85 °C en su superficie y protege de forma segura a los usuarios del calor.

    • Amplia variedad de voltajes para la conexión eléctrica
    • Elemento de calefacción PTC con comportamiento de respuesta dinámico
    • Ahorro de energía, límite de temperatura, seguridad táctil
    • Diseñado para un funcionamiento continuo
    • Montaje rápido con clip de fijación para carril DIN de 35 mm
    CEUKCAEACULVDE

    Datos técnicos generales

    Tipo de dispositivoResistencias calefactoras de convección;seguras al tacto
    Clase de protecciónII
    Tipo de protecciónIP20
    Elemento de calefacciónResistencia PTC (PTC)
    CarcasaPlástico según UL94 V-0, negro
    AC/DCAC;DC
    Tensión de funcionamiento120 V - 240 V
    Tolerancia de la tensión de funcionamiento110 V - 265 V
    Frecuencia50;60 Hz
    Temperatura de superficie< + 85 °C
    Temperatura de funcionamiento-45 °C - 70 °C
    Humedad de funcionamiento≤90 % HR
    Humedad de almacenamiento≤90 % HR
    Temperatura de almacenamiento-45 °C - 70 °C
    Tipo de conexiónBorne de conexión
    Par de torsión0,8 Nmmax.
    Conexiónborne de 2 polos 2,5 mm², par de apriete máx. 0,8 Nm
    MontajeClip para carril DIN de 35 mm
    Posición de instalaciónDirección del caudal de aire vertical / conexión inferior
    Altura98 mm
    Ancho38 mm
    Profundidad75 mm
    NotaOtras tensiones bajo pedido;Temperatura de superficie según VDE 0100, excepto superficie de la rejilla superior;Temperatura de superficie según VDE 0100, excepto superficie de la rejilla superior;Potencia calorífica medida a +20°C de temperatura ambiente. En funcionamiento con AC/DC 140 V, la potencia calorífica se reduce aprox. un 10 %.

    Variantes del producto

    Número de artículoArtículo sustitutivoCorriente de entradaFusible de respaldo recomendadoCapacidad de calefacciónDiferencial de conmutaciónTolerancia diferencial de conmutaciónPesoInteracciones
    06030.0-0006401.0-002,5 A4 A20 W300 g
    06040.0-0006401.0-001 A2 A10 W200 g
    06050.0-0006402.0-003,8 A4 A30 W4 K± 1 K300 g
