电子恒温器

ET 011

用于控制 DC 24 V 功率电器的电子恒温器。加热器、冷却装置或信号发生器可通过无电势转换触点进行开关。与机械式恒温器相比,ET 011 的特点是滞后(=开关温差)小。这确保了更精确的温度调节。

  • 高度 DC 开关性能
  • 小滞后
  • 可调节的温度
  • 转换触点
  • 安装方式
CEUKCA

概述技术数据

设备类型恒温器 DC 应用
传感器PTC
防护类型IP20
外壳符合 UL94 V-0 标准的塑料,浅灰色
AC/DCDC
最低工作电压24 V
工作电压公差20 V - 28 V
最大浪涌电流16 A
功耗 1 W
开关性能16 A(28 V)
开关欧姆电流 16 A
最大欧姆参考电压28 VDC
开关电感电流 2.6 A
最大电感参考电压28 VDC
寿命>100000 个周期
开关切换差异 3 K
切换公差 ± 1 K
工作温度-40 °C - 60 °C
工作湿度 ≤90 %相对湿度
储存湿度 ≤90 %相对湿度
储存温度-45 °C - 80 °C
扭矩 0.5 Nmmax.
连接5 极端子,最大夹紧力矩 0.5 Nm: 2.5 mm² (AWG 14) 硬线电缆 绞合导线1 1.5 mm² (AWG 16)
设计转换器
安装方式用于 35 毫米 DIN 导轨的夹子,符合 EN 60715 标准

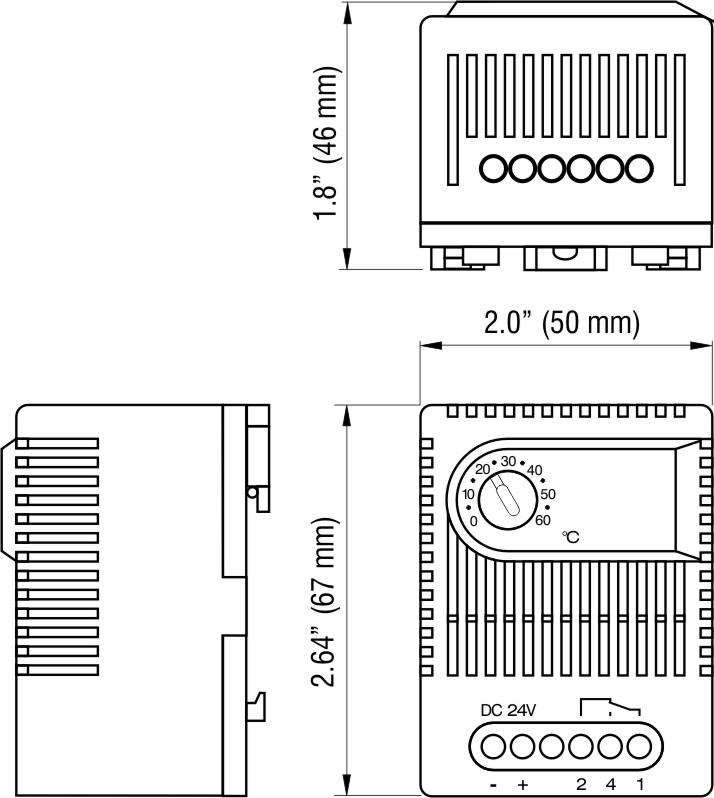

高度 67 毫米
宽度 50 毫米
深度 46 毫米
重量 80 g

产品变体

品号调整范围查询CAD数据表
01190.0-000 °C - 60 °C
ET011-01190.0-00-Datasheet-ZH-CN.pdf
01190.0-0132 °F - 140 °F
ET011-01190.0-01-Datasheet-ZH-CN.pdf
