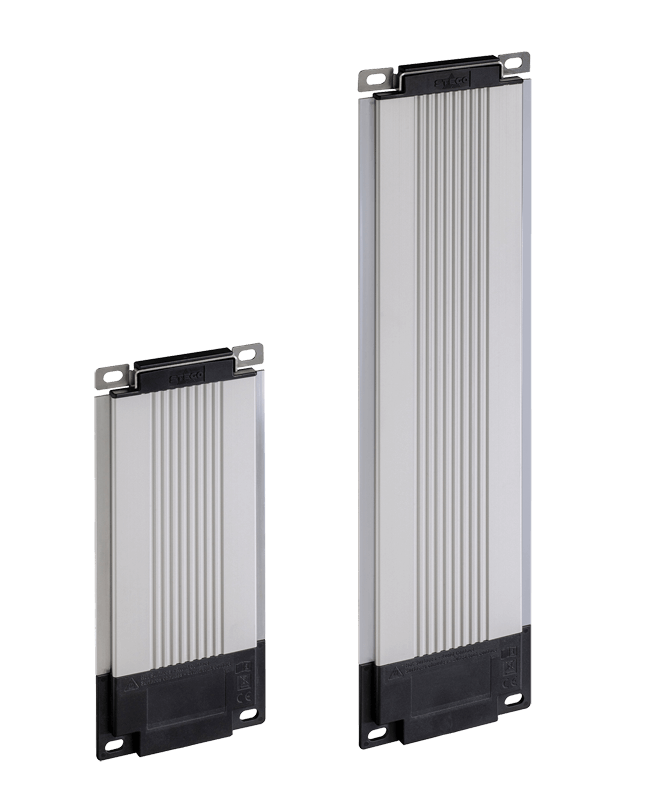

cp061-flache-schaltschrankheizung-flat-enclosure-heater-feature

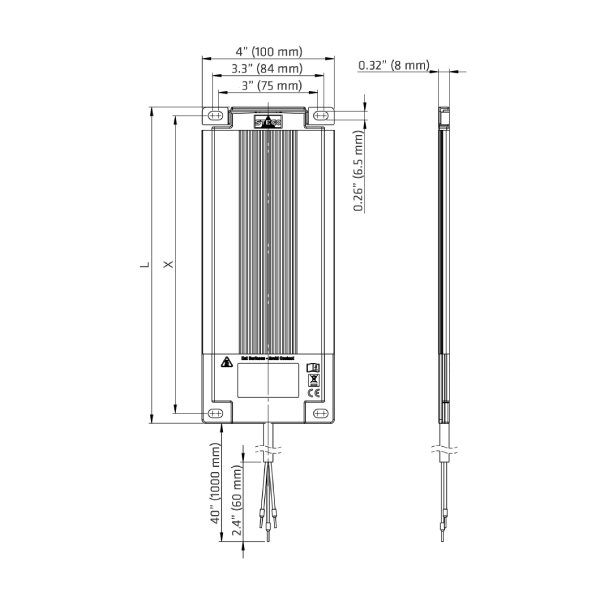

cp061-flat-enclosure-heater-technical-drawing

Aquecedor plano para painel

CP 061

Aquecedor plano: Este aquecedor plano para painel pode ser utilizado em quadros elétricos e invólucros. A resistência é adequada para a dissipação de calor por convecção, bem como por contacto. O fator de forma plana e com economia de espaço torna-o ideal para utilização em espaços de instalação com uma elevada densidade de montagem.

Economia de espaço devido à construção compacta e plana
Fixação com parafusos para uma montagem simples e estável
Proteção integrada de superaquecimento
Compensação de expansão linear; alívio de tensão

Características técnicas gerais

Tipo de dispositivo	Aquecedores por convecção
Monitorização da temperatura	Proteção contra superaquecimento em caso de erro com reiniciação automática
Classe de proteção	I
Grau de proteção	IP30
Invólucro de conexão	Plástico de acordo com UL94 V-0, preto
Elemento de aquecimento	Resistência
Elemento aquecedor	Perfil de alumínio
CA/CC	CA
Frequência	50;60 Hz
emperatura da superfície	< + 150 °C
Umidade de funcionamento	≤90 % RH
Umidade de armazenamento	≤90 % RH
Temperatura de armazenamento	-40 °C - 85 °C
Conexão tipo	Cabo de ligação
Conexão	Cabo de silicone sem halogênio 3 x 0,75 mm² (3 x AWG 19), 1 m
Montagem	Com parafusos
Posição de instalação	Direção do fluxo de ar horizontal \| vertical / conexão inferior
Altura	8 mm
Largura	100 mm

Variações

Código	Tensão operacional	Tolerância de tensão operacional	Corrente de partida	Capacidade de aquecimento	Temperatura de operação	Espaçamento entre furos	Profundidade	Peso

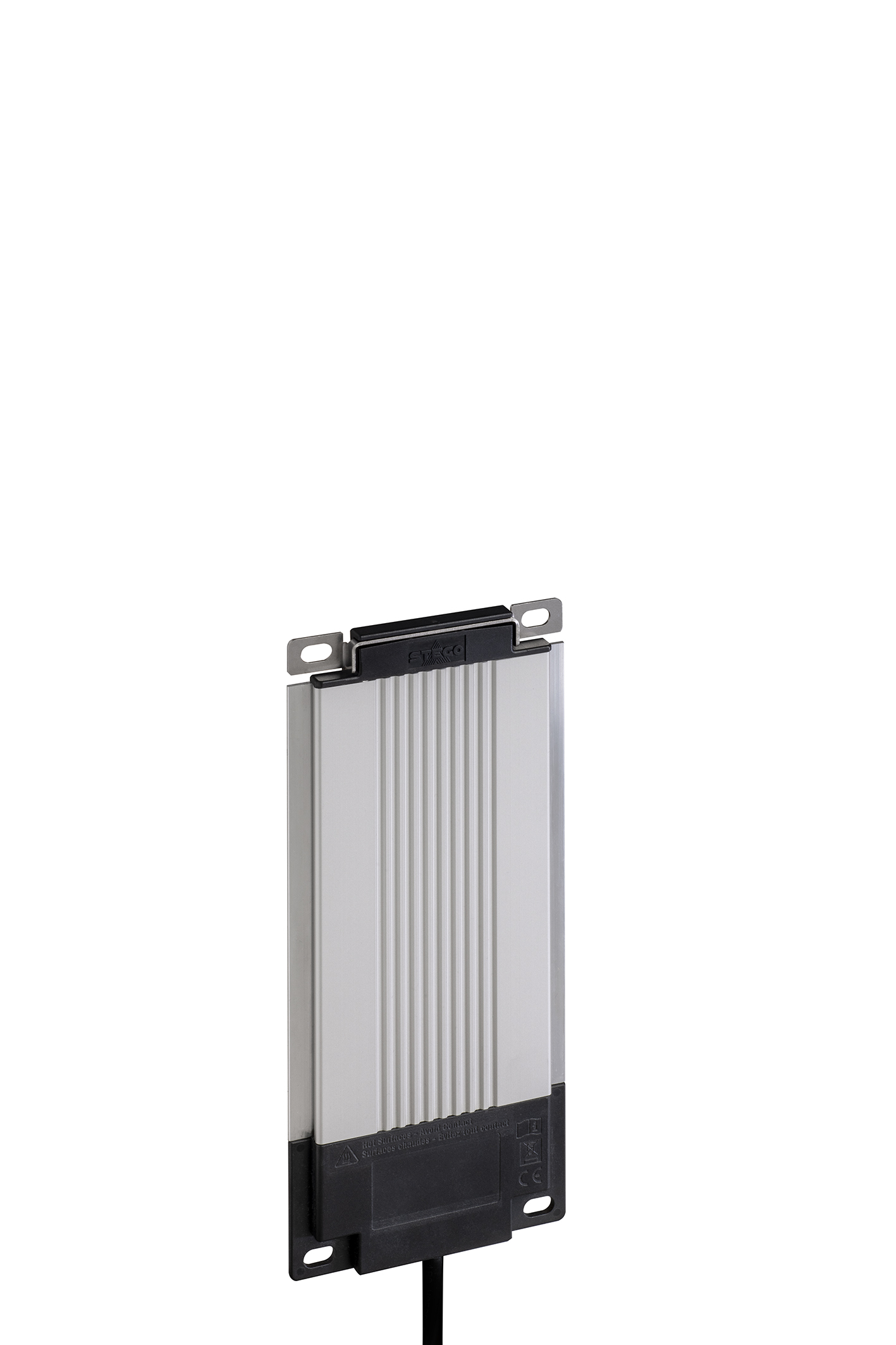

06100.0-00	230 V	208 V - 253 V	0,3 A	50 W	-40 °C - 60 °C	225 mm	239 mm	400 g
06100.9-00	120 V	108 V - 132 V	0,5 A	50 W	-40 °C - 40 °C	225 mm	239 mm	400 g

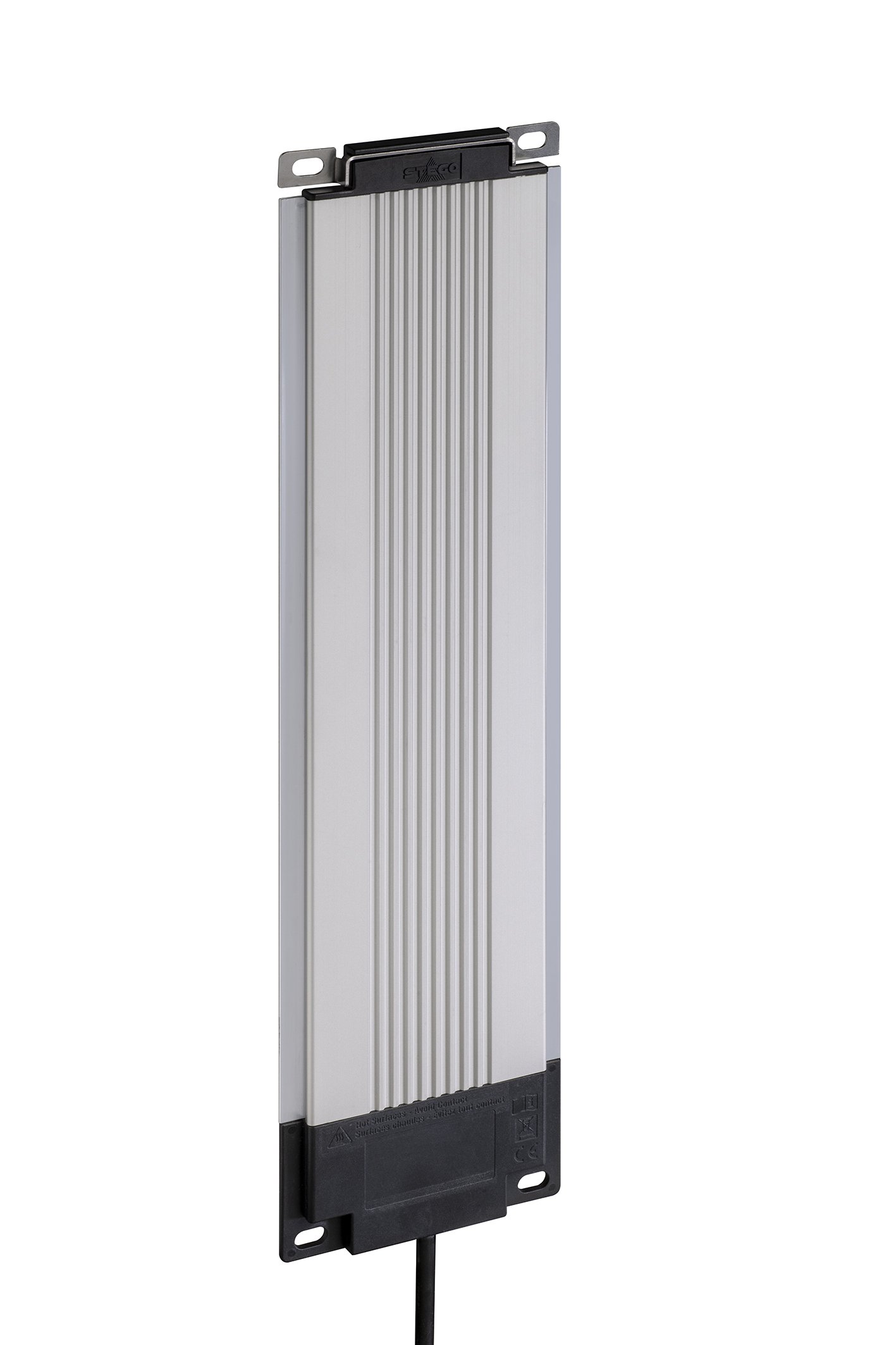

06101.0-00	230 V	208 V - 253 V	0,5 A	100 W	-40 °C - 60 °C	400 mm	414 mm	700 g
06101.9-00	120 V	108 V - 132 V	0,9 A	100 W	-40 °C - 40 °C	400 mm	414 mm	700 g
