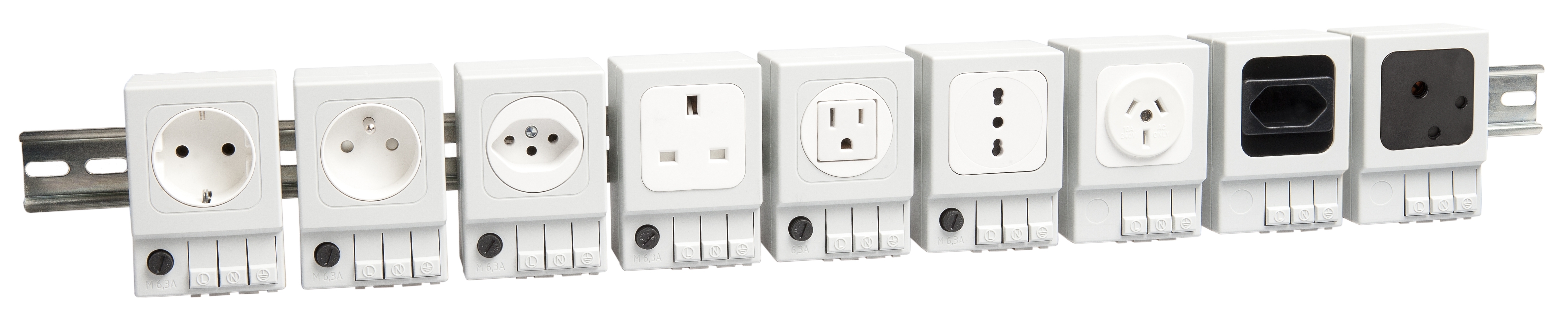

Tomada do quadro elétrico para montagem em trilho DIN de 35 mm. Ligação eléctrica rápida e sem parafusos através de braçadeiras de pressão. Estão disponíveis design com e sem fusível.
| Tipo de dispositivo | Tomada elétrica |
| Classe de proteção | I |
| Grau de proteção | IP20 |
| Invólucro | Plástico de acordo com UL94 V-0, cinza claro |
| CA/CC | CA |
| Frequência | 50;60 Hz |
| Tomada de operação | |
| Temperatura de operação | -45 °C - 70 °C |
| Umidade de funcionamento | ≤90 % RH |
| Umidade de armazenamento | ≤90 % RH |
| Temperatura de armazenamento | -45 °C - 70 °C |
| Conexão | 3 x braçadeiras de pressão para fio trançado e fio rígido 0,5 - 2,5 mm² |
| Montagem | Clipe para trilho DIN de 35 mm, EN 60715 |
| Altura | 92 mm |
| Largura | 62 mm |
| Profundidade | 48 mm |
| Peso | 200 g |
| Nota | Com fusível: fusível microfusível Ø 5 x 20mm |

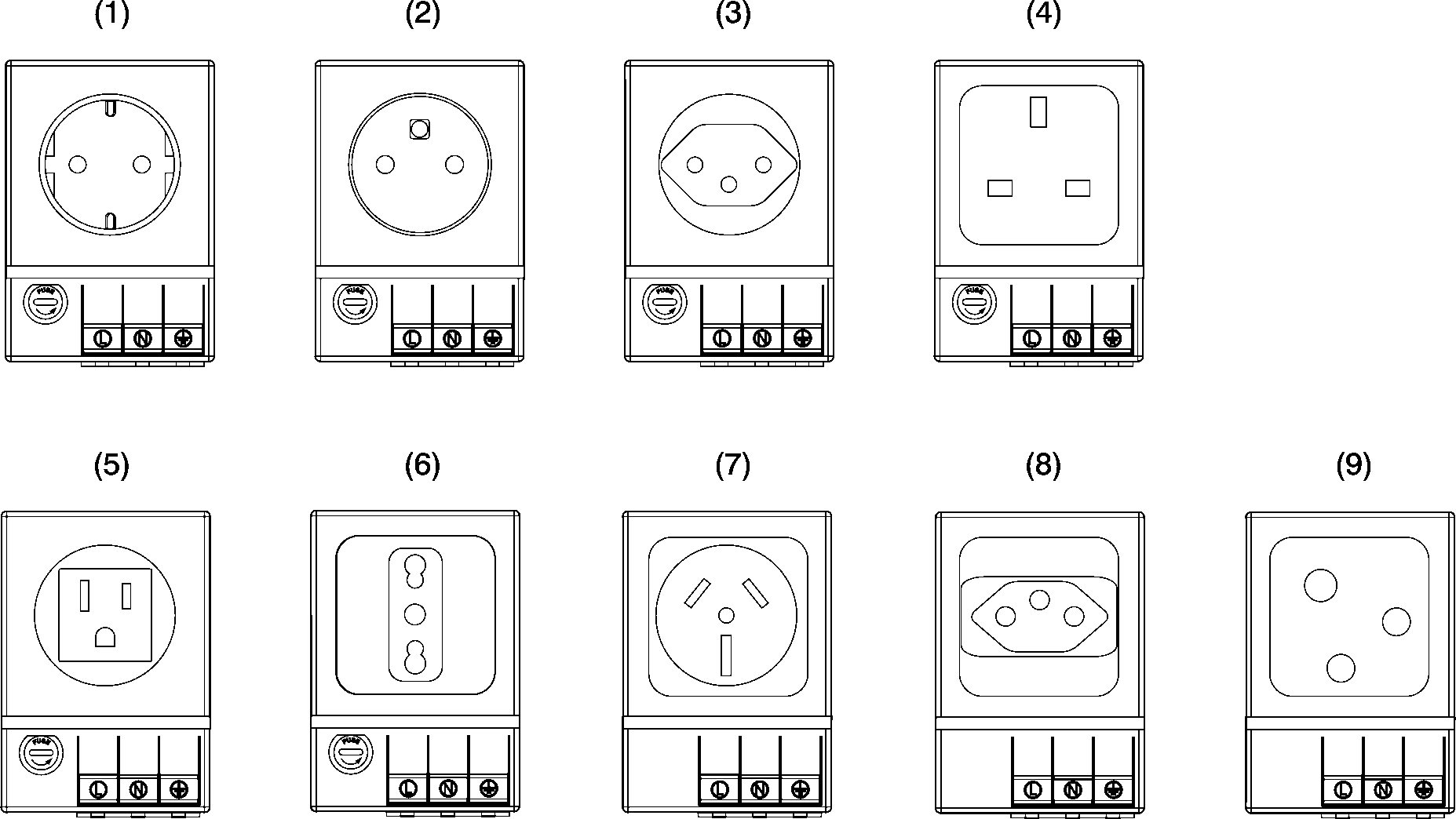

| Código | Tomada elétrica | Tomada de corrente nominal | Design | Tolerância de tensão operacional | Interações |
|---|---|---|---|---|---|

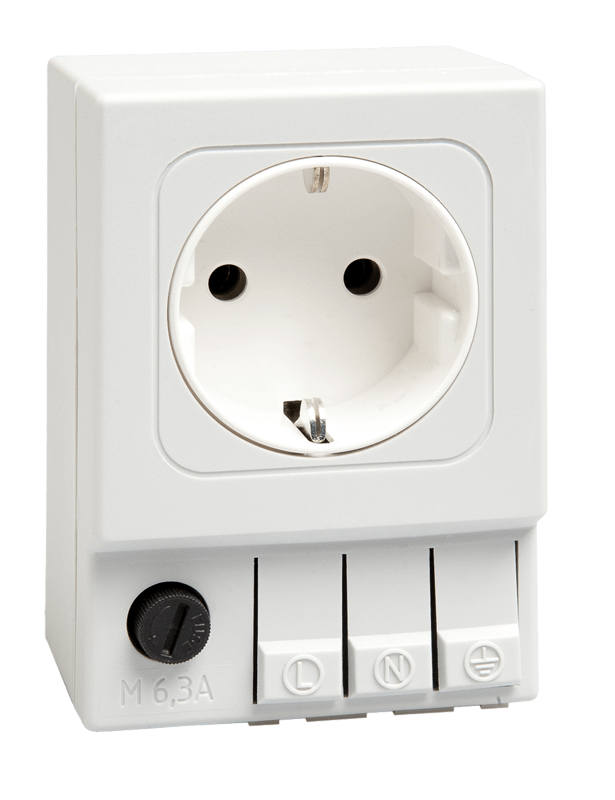

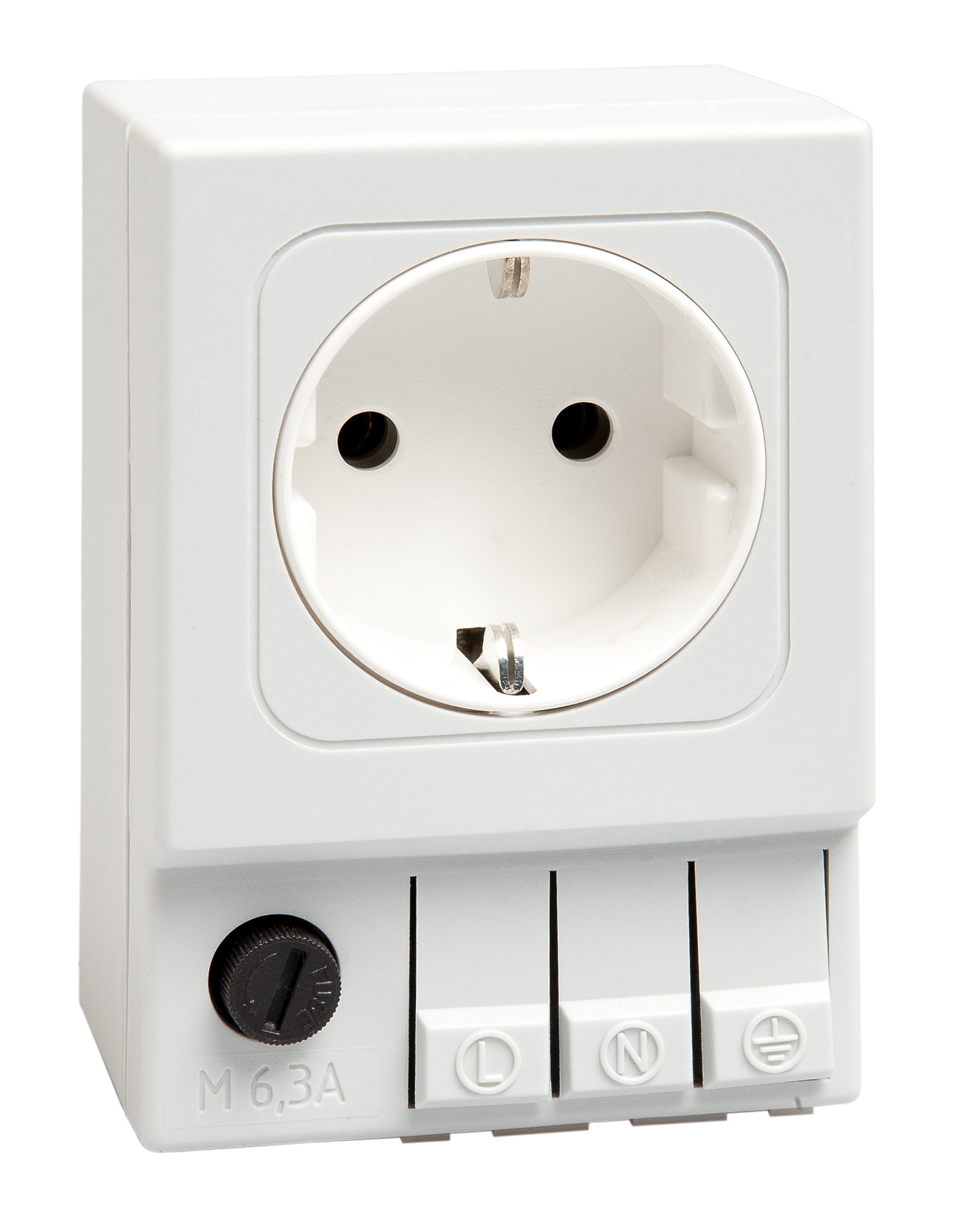

| 03500.0-00 | DE/RU | 6 A | Com fusível | 250 V | |
| 03500.0-01 | DE/RU | 16 A | Sem fusível | 250 V | |

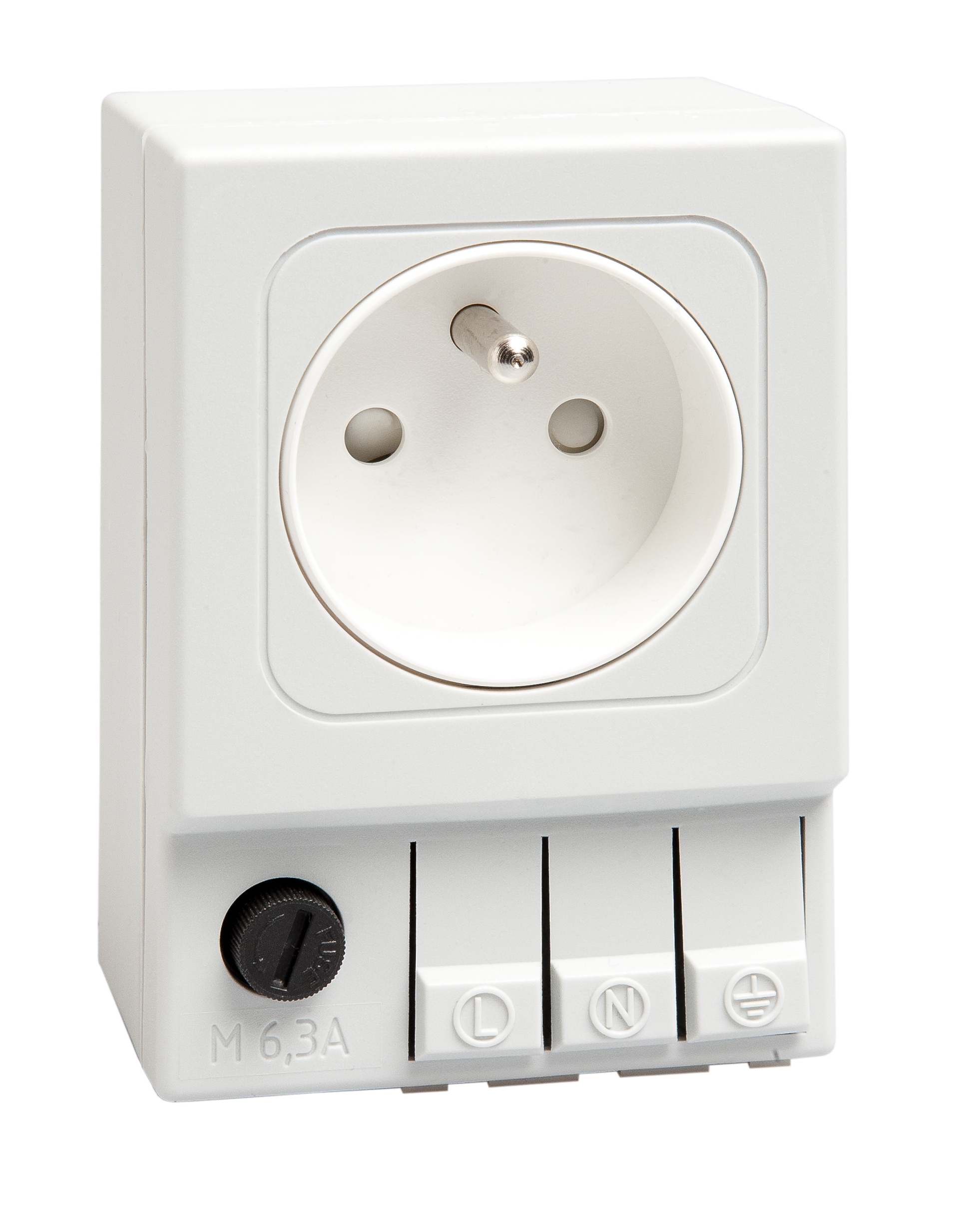

| 03501.0-00 | F/PL/CZ/SK | 6 A | Com fusível | 250 V | |
| 03501.0-01 | F/PL/CZ/SK | 16 A | Sem fusível | 250 V | |

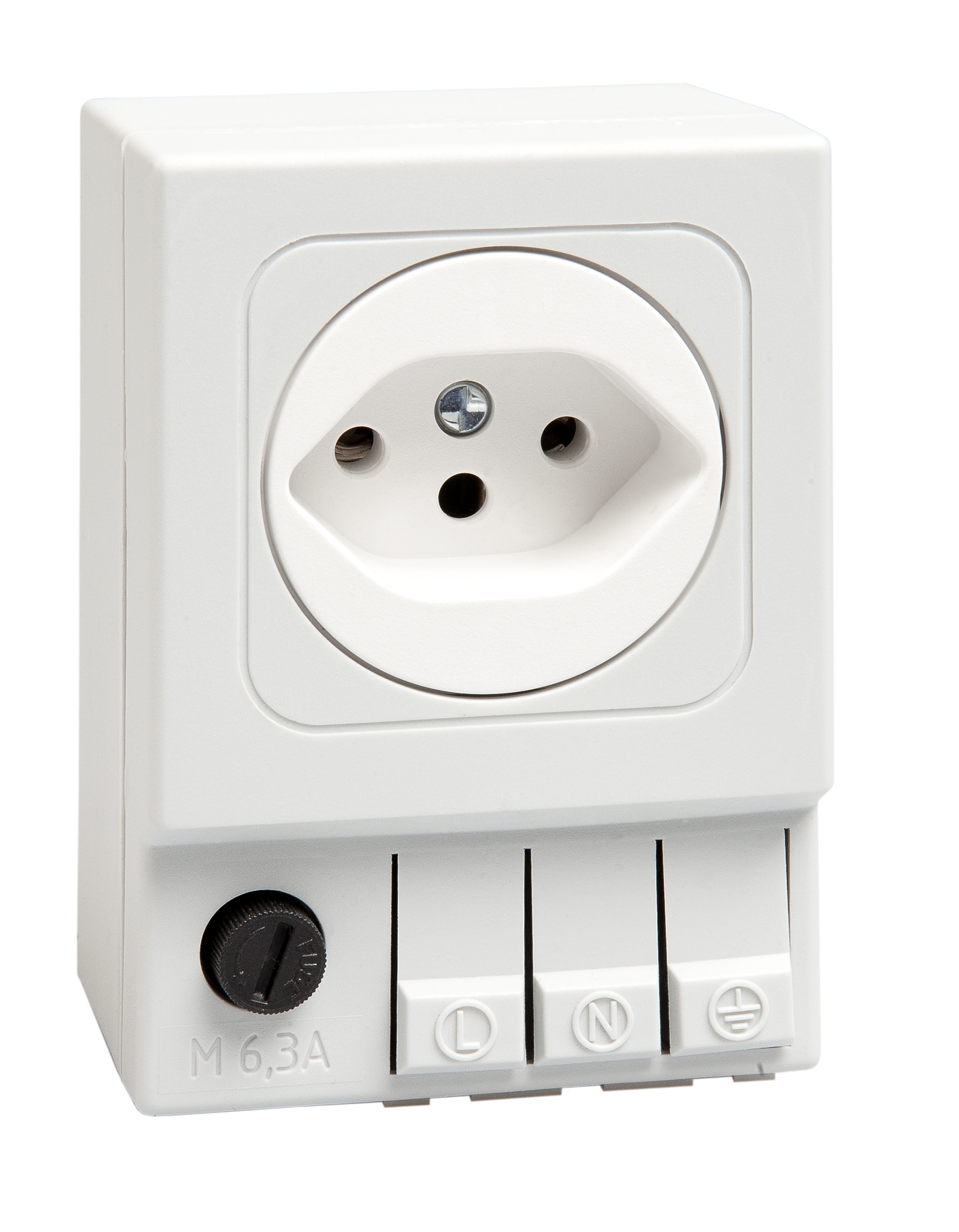

| 03502.0-00 | CH | 6 A | Com fusível | 250 V | |
| 03502.0-01 | CH | 10 A | Sem fusível | 250 V | |

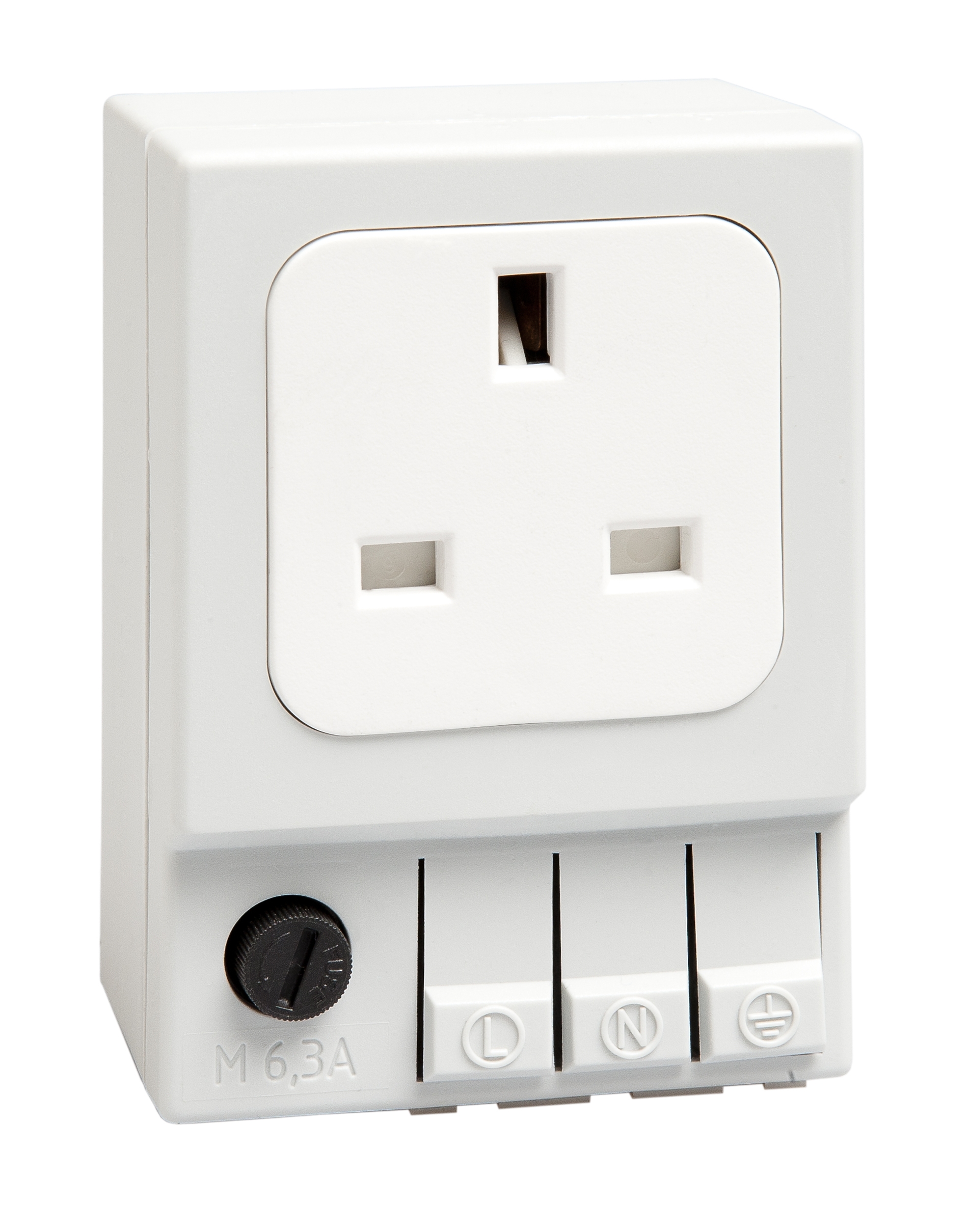

| 03503.0-00 | REINO UNIDO/IRL | 6 A | Com fusível | 250 V | |
| 03503.0-01 | REINO UNIDO/IRL | 13 A | Sem fusível | 250 V | |

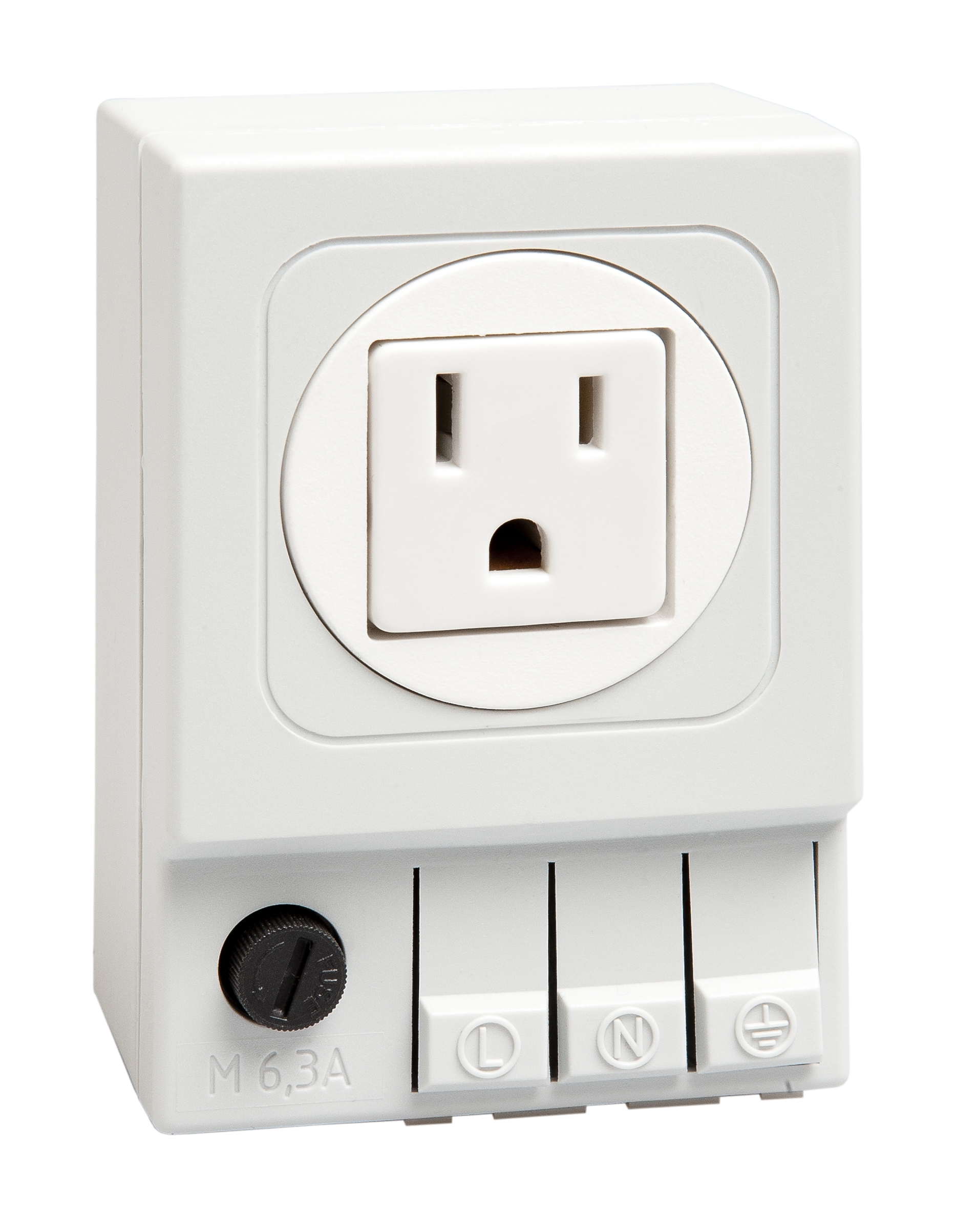

| 03504.0-00 | EUA/CA | 6 A | Com fusível | 125 V | |
| 03504.0-01 | EUA/CA | 15 A | Sem fusível | 125 V | |

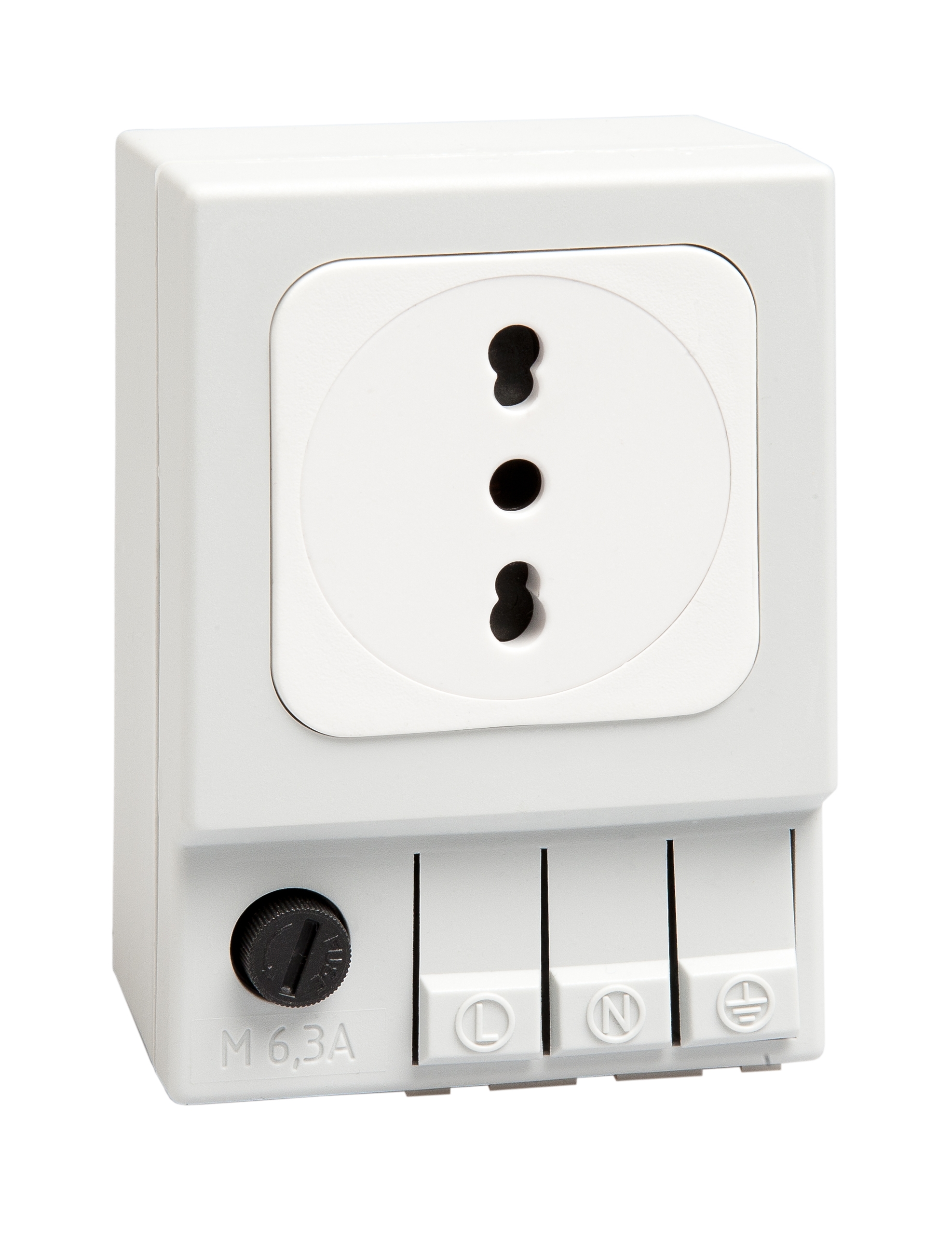

| 03505.0-00 | TI | 6 A | Com fusível | 250 V | |
| 03505.0-01 | TI | 16 A | Sem fusível | 250 V | |

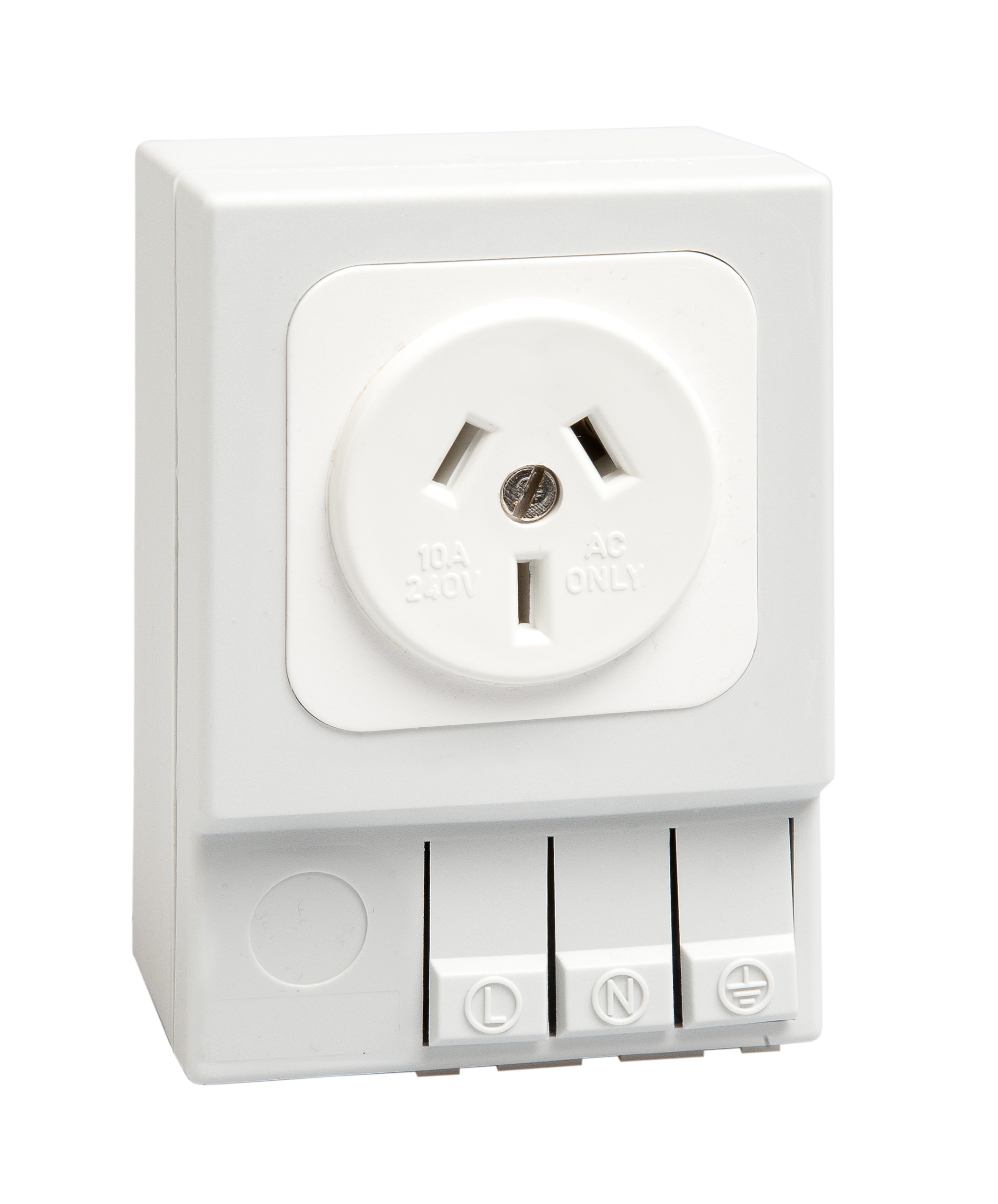

| 03507.0-01 | AU | 10 A | Sem fusível | 240 V | |

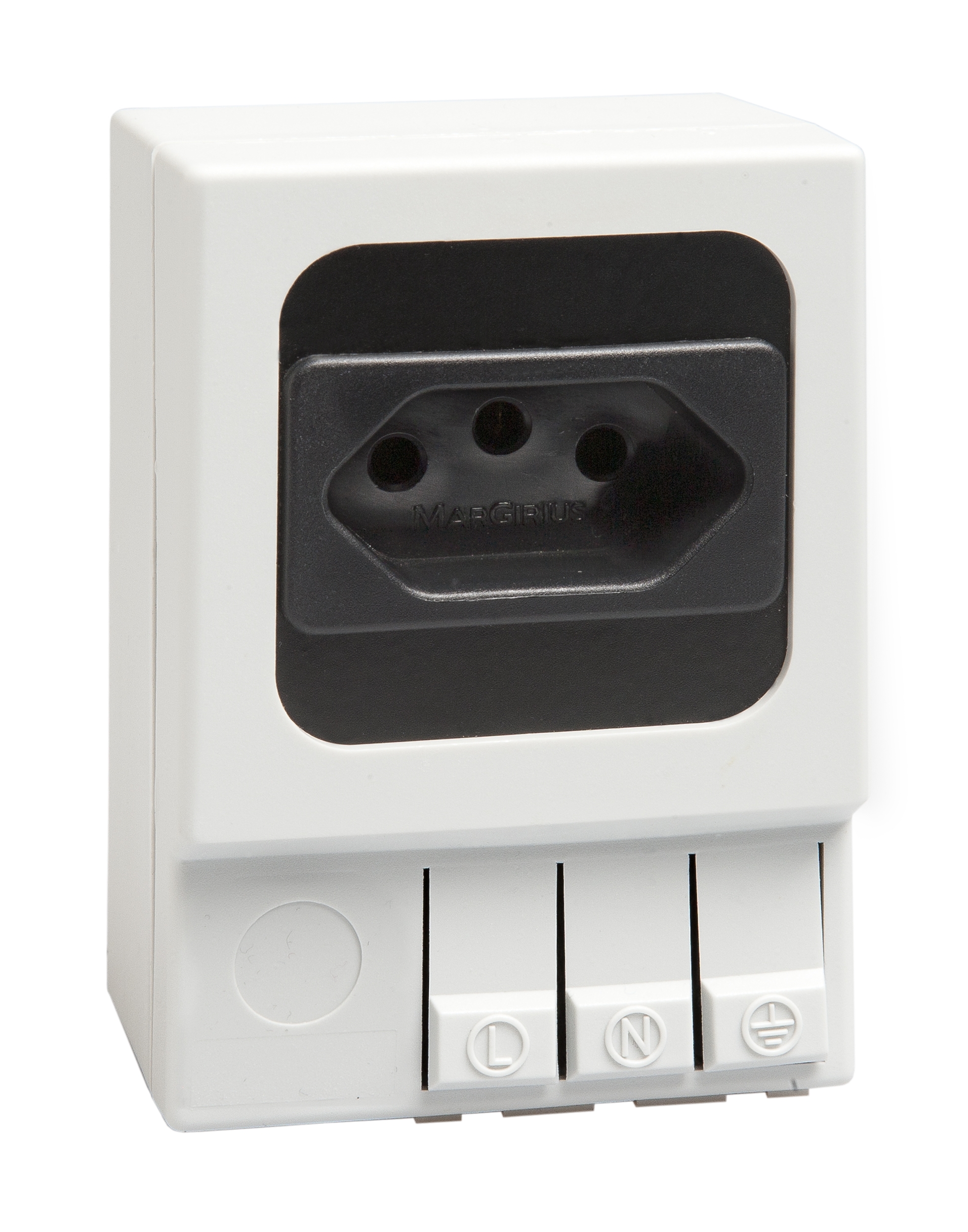

| 03508.0-01 | BR | 10 A | Sem fusível | 250 V | |

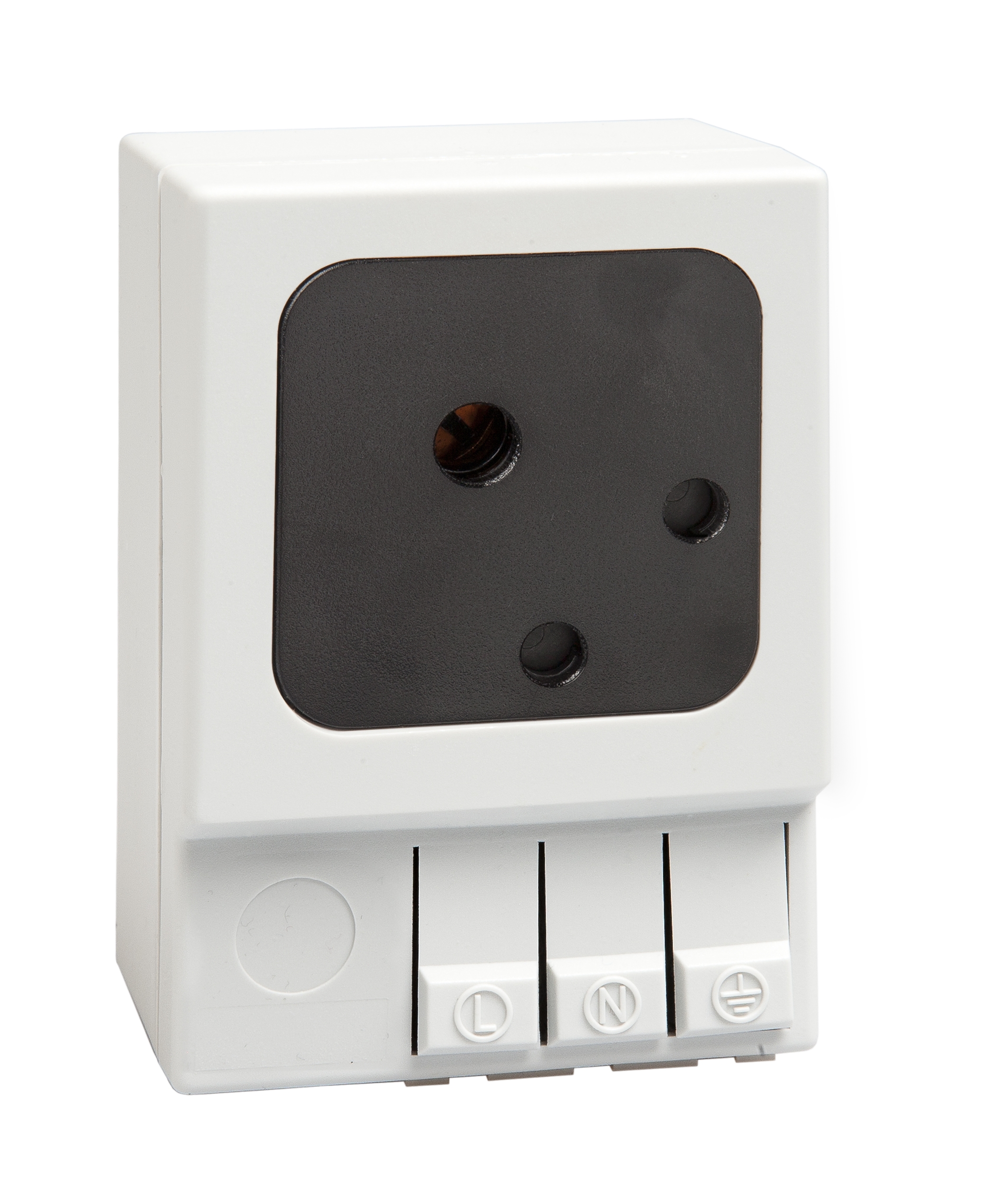

| 03509.0-01 | Antiga norma britânica BS 546 | 5 A | Sem fusível | 250 V |
